Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601120508 (GBM16-2RE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

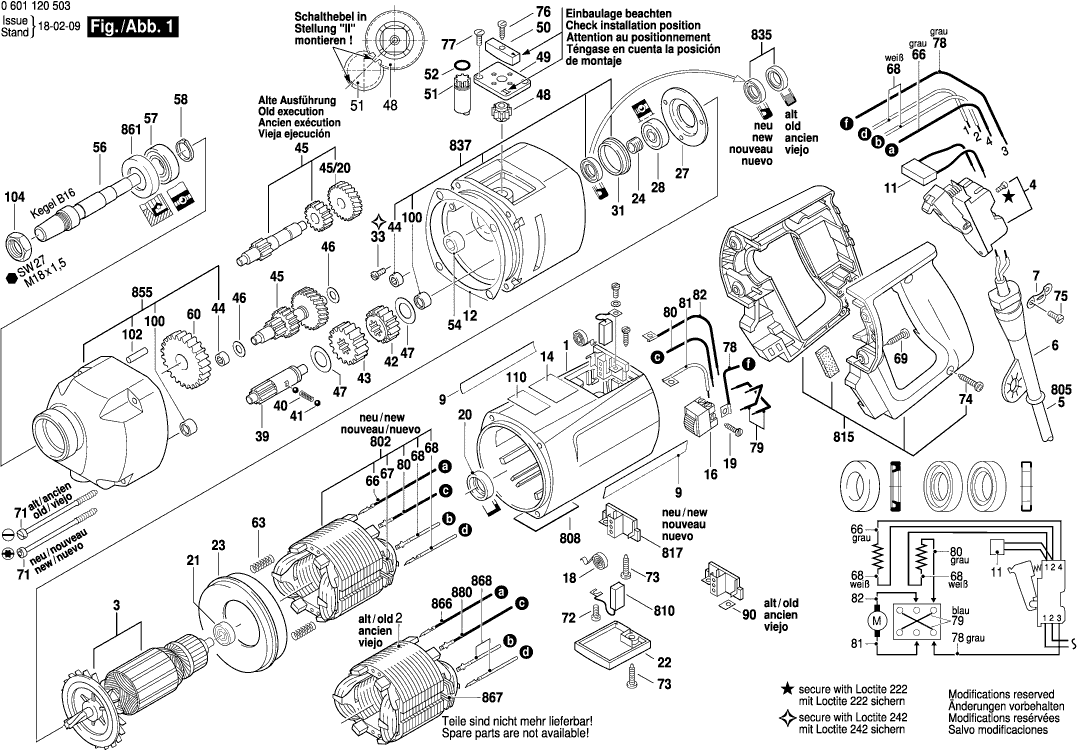

Dibujo técnico de los/las Bosch 0601120508 (GBM16-2RE)
Lista de las piezas de repuesto de Bosch 0601120508 (GBM16-2RE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 3605108092 | 26.62 | 32.21 | |
| Armazón | ||||
| 3 | 1619P13609 | 41.30 | 49.97 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 1607200075 | |||
| OJAL | ||||
| 6 | 1600703022 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302014 | 2.18 | 2.64 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 3601110514 | 2.18 | 2.64 | |
| Ya no disponible, sin reemplazo | ||||
| 11 | 1607328028 | |||
| Placa de sellado | ||||
| 12 | 1601015013 | 1.49 | 1.80 | |
| Interruptor | ||||
| 16 | 3607200000 | 17.60 | 21.30 | |
| Muelle en espiral AGC 18 | ||||
| 18 | 1604652006 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 19 | 2910211006 | 1.00 | 1.21 | |
| Anillo Intermedio | ||||
| 20 | 1600502011 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 21 | 2600905032 | 4.94 | 5.98 | |
| CUBIERTA | ||||
| 22 | 3605500063 | 4.21 | 5.09 | |
| Anillo deflector de aire | ||||
| 23 | 1600502019 | 3.44 | 4.16 | |
| Anillo Intermedio | ||||
| 24 | 1600300090 | 3.44 | 4.16 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 27 | 3605500034 | 5.96 | 7.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 28 | 3600905131 | 10.90 | 13.19 | |
| Anillo Intermedio | ||||
| 31 | 1600221003 | 2.40 | 2.90 | |
| Tornillo de cabeza cilíndrica | ||||
| 33 | 2910021118 | 1.00 | 1.21 | |
| Eje Dentado | ||||
| 39 | 1606309063 | 45.52 | 55.08 | |
| Resorte de compresión | ||||
| 40 | 1604611022 | 1.49 | 1.80 | |
| Pelota | ||||
| 41 | 1903230009 | 1.00 | 1.21 | |
| Engranaje Cilíndrico | ||||
| 42 | 1606317074 | 31.42 | 38.02 | |
| Engranaje Cilíndrico | ||||
| 43 | 1606317082 | 39.14 | 47.36 | |
| Manga de aguja AGC 18 | ||||
| 44 | 1600910013 | 5.81 | 7.03 | |
| Eje de Piñón | ||||
| 45 | 1606309065 | 98.18 | 118.80 | |
| Engranaje Cilíndrico | ||||
| 45/20 | 1606320077 | 22.88 | 27.68 | |
| Arandela de compensación | ||||
| 46 | 1600100631 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 47 | 1600101647 | 2.08 | 2.52 | |
| Eje de control Z=20 | ||||
| 48 | 1606325025 | 2.86 | 3.46 | |
| Placa Muescada | ||||
| 49 | 1601038025 | 1.49 | 1.80 | |
| Palanca de Control | ||||
| 50 | 1602026044 | 7.46 | 9.03 | |
| Eje de control Z=10 | ||||
| 51 | 1606325027 | 8.35 | 10.10 | |
| Anillo O | ||||
| 52 | 1900210105 | 1.49 | 1.80 | |
| Manga de aguja AGC 18 | ||||
| 54 | 2600910001 | 4.18 | 5.06 | |
| Husillo de Taladro | ||||
| 56 | 3603523016 | 50.23 | 60.78 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 57 | 1900905162 | 16.79 | 20.32 | |
| Anillo de bloqueo | ||||
| 58 | 2916650006 | 1.49 | 1.80 | |
| Engranaje Cilíndrico | ||||
| 60 | 1606317080 | 26.62 | 32.21 | |
| Resorte de compresión | ||||
| 63 | 1604613006 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 66 | 3604438027 | 9.67 | 11.70 | |
| Guardacables | ||||
| 67 | 3601025003 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 68 | 3604460027 | 6.73 | 8.14 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 69 | 2914201527 | 2.08 | 2.52 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 71 | 3603435042 | 1.32 | 1.60 | |
| Tornillo de cabeza cilíndrica | ||||
| 72 | 2910021118 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 73 | 2910211019 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 74 | 2914201507 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 75 | 2910211018 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 76 | 2910211019 | 1.00 | 1.21 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 77 | 2910501120 | 1.00 | 1.21 | |
| Cable de conexión | ||||
| 78 | 1604412053 | 4.58 | 5.54 | |
| Cable de conexión | ||||
| 79 | 3604412002 | 6.53 | 7.90 | |
| Cable de conexión | ||||
| 80 | 3604438022 | 7.32 | 8.86 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 81 | 3604503008 | 7.32 | 8.86 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 82 | 3604503007 | 8.48 | 10.26 | |
| Arandela De Pestaña | ||||
| 90 | 1601030022 | 1.49 | 1.80 | |
| COJINETE | ||||
| 100 | 3600328033 | 6.53 | 7.90 | |
| Pasador Cilíndrico | ||||
| 102 | 2917500121 | 1.00 | 1.21 | |
| Mandril | ||||
| 103 | 3608571003 | 82.63 | 99.98 | |
| Llave de mandril | ||||
| 103/1 | 3607950018 | 8.48 | 10.26 | |
| Tuerca hexagonal | ||||
| 104 | 2915031057 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 650 | 3602025021 | 43.12 | 52.18 | |
| Mango Auxiliar Ø 66 MM | ||||
| 650/1 | 1612025022 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 650/2 | 1618040077 | |||
| Tornillo roscado M4 x 20 DIN 915 | ||||
| 650/3 | 1613521001 | 5.81 | 7.03 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 650/4 | 3601038048 | 16.79 | 20.32 | |
| Pasador Cilíndrico | ||||
| 650/5 | 1613100012 | 2.40 | 2.90 | |
| Barra del asa | ||||
| 650/8 | 3602025022 | 16.79 | 20.32 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 652 | 1613001008 | 8.35 | 10.10 | |
| Campo 230V | ||||
| 802 | 3604220118 | 75.38 | 91.21 | |
| Cable de alimentación | ||||
| 805 | 1607000391 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 3607014012 | 23.90 | 28.92 | |
| Manija TSC 55 | ||||
| 815 | 3605133015 | 20.39 | 24.67 | |
| PORTACEPILLO | ||||
| 817 | 3604336012 | 5.81 | 7.03 | |
| Sello de labio del eje rotatorio | ||||
| 835 | 3600290070 | 10.68 | 12.92 | |
| Rodamiento intermedio | ||||
| 837 | 3607030437 | 102.63 | 124.18 | |
| Cojinete Del Husillo | ||||
| 855 | 1605806368 | 82.63 | 99.98 | |
| Anillo de bloqueo | ||||
| 861 | 3607030355 | 16.79 | 20.32 | |
| Cable de conexión | ||||
| 866 | 1604438013 | 7.46 | 9.03 | |
| Guardacables | ||||
| 867 | 1601025001 | 1.32 | 1.60 | |
| Cable de conexión | ||||
| 868 | 1604438012 | 7.46 | 9.03 | |
| Cable de conexión L=200 MM GRIS | ||||
| 880 | 3604460010 | 2.38 | 2.88 | |
