Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601B747A0 (GBS75AE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

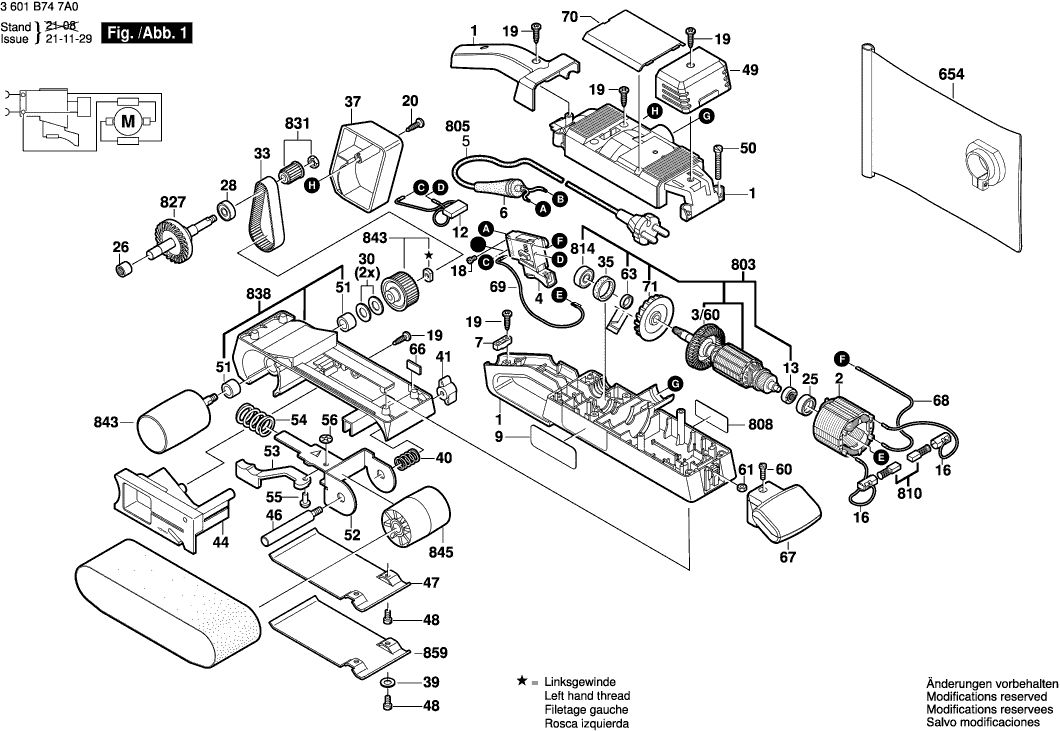

Dibujo técnico de los/las Bosch 3601B747A0 (GBS75AE)
Lista de las piezas de repuesto de Bosch 3601B747A0 (GBS75AE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2605104549 | 34.82 | 42.13 | |
| Campo 230V | ||||
| 2 | 2604220480 | 20.39 | 24.67 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610049 | 2.08 | 2.52 | |
| Interruptor | ||||
| 4 | 2607200384 | 39.14 | 47.36 | |
| OJAL | ||||
| 6 | 2600703017 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2601112057 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1600A0086Z | 4.18 | 5.06 | |
| Rodamiento Con Brida | ||||
| 13 | 2605805008 | 4.94 | 5.98 | |
| PORTACEPILLO | ||||
| 16 | 2604449026 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 2603410001 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 20 | 2603490023 | 1.00 | 1.21 | |
| Anillo Intermedio | ||||
| 25 | 1600502011 | 2.40 | 2.90 | |
| Manga de aguja AGC 18 | ||||
| 26 | 2600910001 | 4.18 | 5.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 28 | 1900905041 | 12.82 | 15.51 | |
| Arandela de compensación | ||||
| 30 | 2600100099 | 2.08 | 2.52 | |
| Correa Dentada Z=75 | ||||
| 33 | 2604736010 | 9.47 | 11.46 | |
| Anillo Intermedio | ||||
| 35 | 1600206024 | 1.49 | 1.80 | |
| Tapa de cobertura STM 1800 | ||||
| 37 | 1605510150 | 4.18 | 5.06 | |
| Arandela plana | ||||
| 39 | 2918650007 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 40 | 2604630002 | 1.49 | 1.80 | |
| BOTÓN | ||||
| 41 | 2603339005 | 2.86 | 3.46 | |
| Soporte | ||||
| 44 | 1608005004 | 12.82 | 15.51 | |
| BARRA TOMMY | ||||
| 46 | 1603521027 | 9.67 | 11.70 | |
| PLACA DE BASE CPL USA | ||||
| 47 | 2601098040 | 7.46 | 9.03 | |
| Tornillo de cabeza cilíndrica | ||||
| 48 | 2603410045 | 2.08 | 2.52 | |
| Tapa del cepillo | ||||
| 49 | 1605500122 | 5.81 | 7.03 | |
| Tornillo de cabeza cilíndrica | ||||
| 50 | 2910011170 | 1.49 | 1.80 | |
| Casquillo de Metal Sinterizado | ||||
| 51 | 2600301089 | 4.18 | 5.06 | |
| Puente de cojinete | ||||
| 52 | 1605807013 | 8.35 | 10.10 | |
| Palanca de sujeción | ||||
| 53 | 1602098006 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 54 | 1604619017 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 55 | 2917030110 | |||
| Anillo de bloqueo | ||||
| 56 | 1600146001 | 1.49 | 1.80 | |
| Guía crosshd. MFK 700/B | ||||
| 59 | 2601098037 | 4.58 | 5.54 | |
| Tornillo de cabeza cilíndrica | ||||
| 60 | 2910021126 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 61 | 2915011005 | 1.00 | 1.21 | |
| Anillo de sellado | ||||
| 63 | 2600290033 | 3.44 | 4.16 | |
| Arandela de compensación | ||||
| 64 | 1600101618 | 2.40 | 2.90 | |
| Placa de Cerámica | ||||
| 66 | 1601010007 | 2.40 | 2.90 | |
| Manija TSC 55 | ||||
| 67 | 1605133036 | 7.46 | 9.03 | |
| Cable de conexión | ||||
| 68 | 1604438018 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 69 | 1604448000 | 2.08 | 2.52 | |
| Cubierta de la carcasa VERDE | ||||
| 70 | 1605500120 | 2.40 | 2.90 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 71 | 1606610120 | 2.40 | 2.90 | |
| BOLSA PARA POLVO | ||||
| 654 | 2605411170 | 23.90 | 28.92 | |
| Armazón | ||||
| 803 | 2604010935 | 64.67 | 78.25 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.70 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 814 | 1610905011 | 13.13 | 15.89 | |
| Engranaje de Corona | ||||
| 827 | 2606333900 | 18.94 | 22.92 | |
| Armazón | ||||
| 830 | 2604010935 | 64.67 | 78.25 | |
| Rueda de Correa Dentada | ||||
| 831 | 2606625907 | 2.86 | 3.46 | |
| Alojamiento | ||||
| 838 | 2605190900 | 52.45 | 63.46 | |
| Rodillo | ||||
| 843 | 2606625904 | 39.14 | 47.36 | |
| Rodillo | ||||
| 845 | 2606625908 | 37.50 | 45.38 | |
| Guía crosshd. MFK 700/B | ||||
| 859 | 2601098037 | 4.58 | 5.54 | |
