Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601BA0400 (GCB18V-63)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

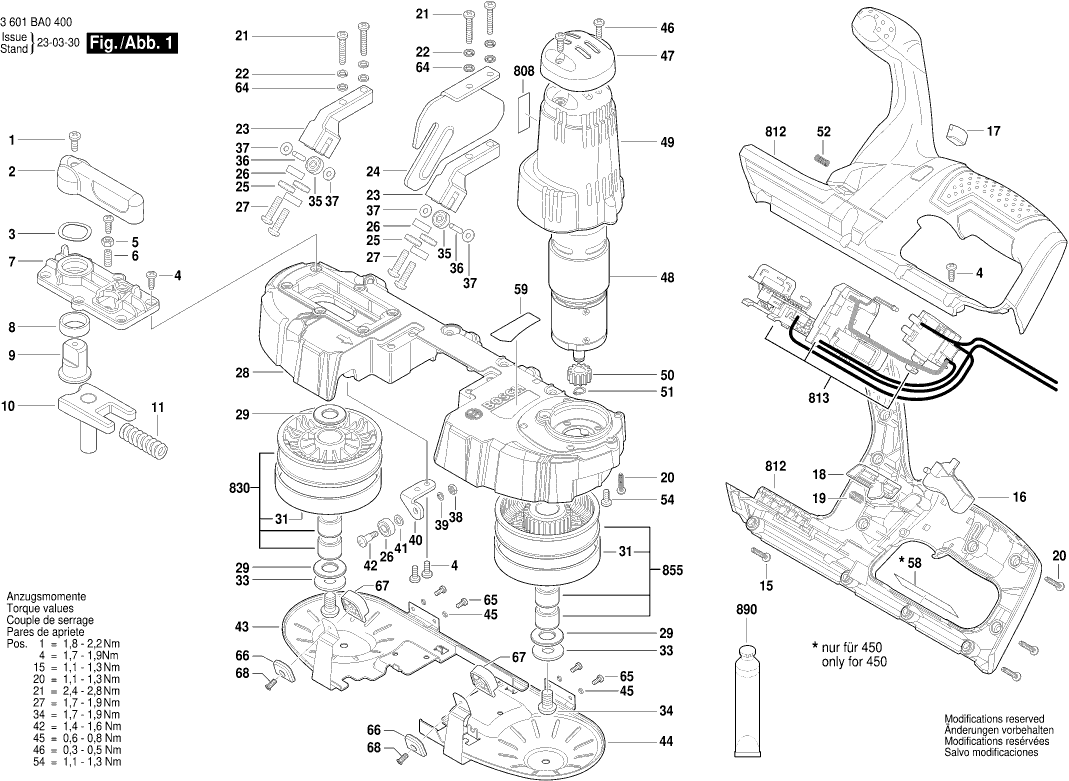

Dibujo técnico de los/las Bosch 3601BA0400 (GCB18V-63)
Lista de las piezas de repuesto de Bosch 3601BA0400 (GCB18V-63)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 1 | 2610013522 | 1.00 | 1.21 | |
| Palanca de sujeción | ||||
| 2 | 2610012368 | 7.46 | 9.03 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 3 | 2610013523 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 4 | 2610013524 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 5 | 2610013525 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 6 | 2610013526 | 1.49 | 1.80 | |
| Placa de Cubierta | ||||
| 7 | 2610013527 | 8.35 | 10.10 | |
| COJINETE | ||||
| 8 | 2610013528 | 4.18 | 5.06 | |
| Excéntrico | ||||
| 9 | 2610013529 | 13.13 | 15.89 | |
| Bloque de alineación | ||||
| 10 | 2610013530 | 16.79 | 20.32 | |
| Muelle | ||||
| 11 | 2610013531 | 6.73 | 8.14 | |
| Tornillo de placa | ||||
| 15 | 2610013532 | 1.00 | 1.21 | |
| Gatillo | ||||
| 16 | 2610942930 | 2.08 | 2.52 | |
| LENTE | ||||
| 17 | 2610012367 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 18 | 2610013533 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 19 | 2610013534 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 20 | 2610013535 | 2.08 | 2.52 | |
| Tornillo para roscar M6x25 MM | ||||
| 21 | 2610013536 | 1.49 | 1.80 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 22 | 2610013537 | 1.00 | 1.21 | |
| VARILLA | ||||
| 23 | 2610013538 | 14.94 | 18.08 | |
| Casquillo de bloqueo | ||||
| 24 | 2610013539 | 12.82 | 15.51 | |
| Rodamiento de rodillos | ||||
| 25 | 2610013540 | 5.81 | 7.03 | |
| RODAMIENTO DE BOLAS | ||||
| 26 | 2610013541 | 8.35 | 10.10 | |
| Tornillo para roscar M6x25 MM | ||||
| 27 | 2610013542 | 1.00 | 1.21 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 28 | 1619PB4349 | 64.67 | 78.25 | |
| Disco | ||||
| 29 | 2610013543 | 2.08 | 2.52 | |
| Anillo de goma 10 MM ANCHO | ||||
| 31 | 2610013545 | 5.81 | 7.03 | |
| Arandela plana | ||||
| 33 | 2610013547 | 1.00 | 1.21 | |
| Llave hexagonal de casquillo | ||||
| 34 | 2610013548 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS | ||||
| 35 | 2610013549 | 8.35 | 10.10 | |
| PASADOR | ||||
| 36 | 2610013550 | 2.40 | 2.90 | |
| Disco | ||||
| 37 | 2610013551 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 38 | 2610013552 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 39 | 2610013553 | 1.00 | 1.21 | |
| Tope de ángulo Winkelanschlag AGC 18 | ||||
| 40 | 2610013554 | 2.08 | 2.52 | |
| Arandela plana | ||||
| 41 | 2610013555 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 42 | 2610013556 | 1.49 | 1.80 | |
| Guarda inferior | ||||
| 43 | 1619PB4350 | 12.82 | 15.51 | |
| Guarda inferior | ||||
| 44 | 1619PB4351 | 12.82 | 15.51 | |
| TORNILLO M4X35 | ||||
| 45 | 1619PB4352 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 46 | 2610013559 | 1.00 | 1.21 | |
| Cubierta | ||||
| 47 | 2610013560 | 9.67 | 11.70 | |
| Motor de corriente continua | ||||
| 48 | 2610013561 | 136.48 | 165.14 | |
| Carcasa del motor | ||||
| 49 | 2610012366 | 16.79 | 20.32 | |
| Arandela 8X21X1 | ||||
| 50 | 2610013562 | 3.44 | 4.16 | |
| Anillo de retención | ||||
| 51 | 2610013563 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 52 | 2604690055 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 54 | 2610013565 | 1.00 | 1.21 | |
| Etiqueta | ||||
| 59 | 1619PB4370 | 2.40 | 2.90 | |
| Anillo de distancia AU 43 FF | ||||
| 64 | 1619PB4358 | 1.00 | 1.21 | |
| Arandela de resorte | ||||
| 65 | 1619PB4359 | 1.00 | 1.21 | |
| Funda Protectora | ||||
| 66 | 1619PB5591 | 2.08 | 2.52 | |
| Funda Protectora | ||||
| 67 | 1619PB5592 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 68 | 1619PB5593 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 808 | 1619PB4371 | 2.40 | 2.90 | |
| Conjunto de asas | ||||
| 812 | 1619PB4357 | 39.14 | 47.36 | |
| Módulo electrónico | ||||
| 813 | 2610021159 | 110.30 | 133.46 | |
| Rueda de polea | ||||
| 830 | 2610024574 | 18.94 | 22.92 | |
| Rueda de manejo NEU | ||||
| 855 | 2610024575 | 13.13 | 15.89 | |
| Tubo de Grasa 45 ml | ||||
| 890 | 1615430015 | 39.14 | 47.36 | |
