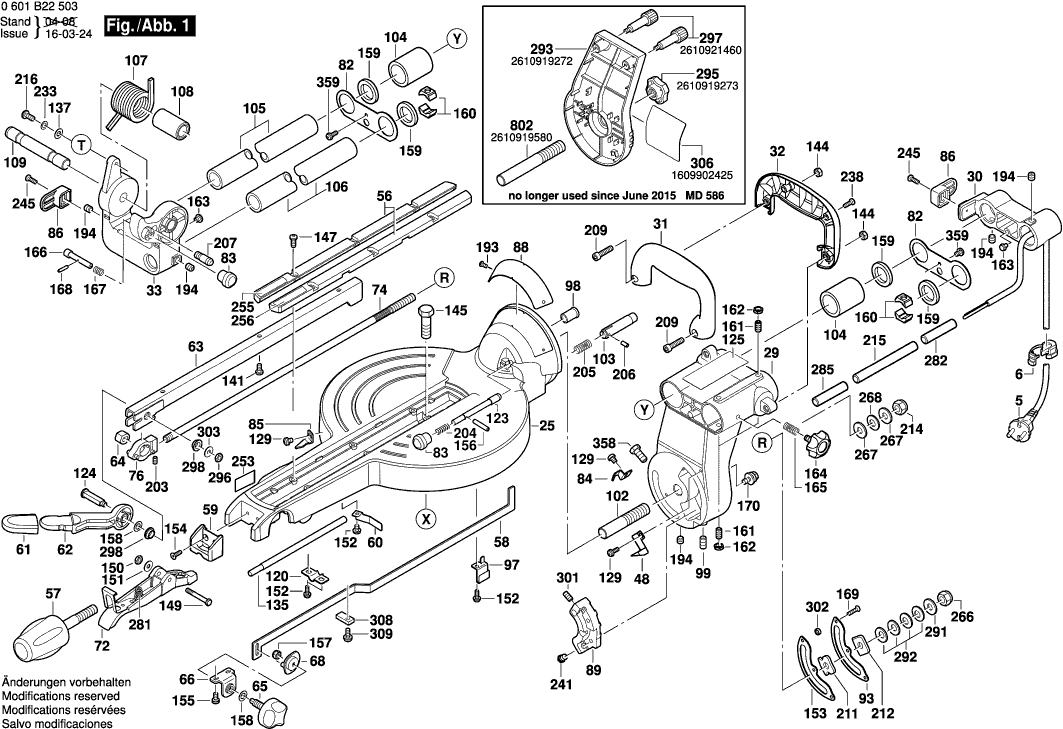

Dibujo técnico de los/las Bosch 0601B22503 ( GCM10SD )

Lista de las piezas de repuesto de Bosch 0601B22503 ( GCM10SD )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 2610915750 40.61 49.14
Campo 230V
2 1609902334 60.65 73.39
Ya no disponible, sin reemplazo
3 1619P03780
Interruptor
4 2610950336 13.93 16.86
Cable de alimentación
5 1609902693 23.75 28.74
Guardacables
6 2610915755 0.83 1.00
Abrazadera de sujeción
7 2610921465 0.83 1.00
Placa de identificación
8 1619PB1091 1.94 2.35
Placa del fabricante GBH 2000
9 1609902483 2.24 2.71
KIT DE SERVICIO 115V
10 1609203L02 11.88 14.37
RODAMIENTO DE BOLAS
13 2610911928 9.53 11.53
RODAMIENTO DE BOLAS
14 2610911927 20.42 24.71
Ya no disponible, sin reemplazo
16 2610915761
Base
22 1609902500 148.65 179.87
Soporte de extensión
23 2610919261 20.42 24.71
Soporte de extensión
24 2610919262 26.84 32.48
Mesa para mano- DCC-AG FH
25 2610919260 168.86 204.32
Regla de Inglete
26 2610022497 67.25 81.37
Guía Paralela
27 2610022498 29.75 36.00
Guía Paralela
28 2610022499 29.75 36.00
BLOQUE DE COJINETE
29 2610919266 101.94 123.35
Cubierta
30 2610919267 13.93 16.86
Ya no disponible, sin reemplazo
31 2610915772
Ya no disponible, sin reemplazo
32 2610915727
BLOQUE DE COJINETE
33 1609902705 40.61 49.14
Caja de engranajes
34 2610016891 91.56 110.79
Cobertura de seguridad
35 1609902406 60.65 73.39
Capa intermedia
36 2610016892 26.84 32.48
Cubierta de la carcasa VERDE
37 2610915732 7.58 9.17
Cubierta de la carcasa VERDE
38 2610919275 15.71 19.01
Placa de mango
39 2610915734 11.88 14.37
Ya no disponible, sin reemplazo
40 2610915735
BLOQUE DE COJINETE
41 2610915736 10.73 12.98
BLOQUE DE COJINETE
42 2610915737 13.93 16.86
BLOQUE DE COJINETE
43 2610915738 13.93 16.86
Gatillo
44 2610915739 4.70 5.69
Botón
45 1609902407 2.71 3.28
Botón
46 1609902408 2.71 3.28
Parte de Enlace
47 1609902409 1.94 2.35
Indicador DF 700
48 2610919289 1.94 2.35
Palanca de Liberación
49 2610915744 6.54 7.91
Collar
50 2610915745 7.58 9.17
Collar
51 2610915746 7.58 9.17
Ya no disponible, sin reemplazo
52 1609902676
Captura KS 60 E
53 1609902677 3.31 4.01
Resorte de torsión TSF 55
54 2610911853 3.31 4.01
Plato
55 2610915704 3.31 4.01
Ya no disponible, sin reemplazo
56 1609902410
Perilla
57 2610009612 10.73 12.98
Vínculo
58 2610919285 4.70 5.69
Soporte AP-KA 65
59 2610915708 5.33 6.45
Resorte de Hoja
60 2610919569 1.70 2.06
Cubierta
61 1609902231 3.31 4.01
Palanca KA 65
62 2610915711 8.45 10.22
Brazo del soporte
63 2610919291 12.41 15.02
Leva
64 2610919270 0.83 1.00
BOTÓN
65 1609902412 3.31 4.01
Brazo del soporte
66 2610915715 1.18 1.43
Clip de cable
67 2610919570 1.18 1.43
Brazo del soporte
68 1609902675 1.94 2.35
Ya no disponible, sin reemplazo
69 2610919277
TIRA
70 2610915719 4.10 4.96
Vínculo
71 1619P05645 11.88 14.37
Palanca de Bloqueo
72 2610919274 12.41 15.02
Deflector
73 2610915722 2.24 2.71
Varilla
74 2610919290 11.88 14.37
Rodillo
75 2610915724 1.70 2.06
Anillo de Leva
76 2610919271 5.83 7.05
Botón
77 2610915726 5.33 6.45
Placa límite RTSC/DTSC/ETSC
78 1609902518 3.31 4.01
BOTÓN
79 2610915687 5.33 6.45
Palanca de Bloqueo
80 1609902506 5.33 6.45
Palanca de Bloqueo
81 1609902507 5.33 6.45
Placa de Retención
82 2610915690 1.70 2.06
Ya no disponible, sin reemplazo
83 2610915691
Indicador DF 700
84 2610919288 1.70 2.06
Indicador DF 700
85 2610919283 0.83 1.00
Sostenedor de cable TSC 55
86 2610915694 7.58 9.17
Placa de escala
88 2610921478 0.83 1.00
Bloque de parada
89 2610919574 13.93 16.86
MANGUITO EXCÉNTRICO
90 2610915698 5.83 7.05
Casquillo de goma
91 2610915699 5.83 7.05
Placa de cubierta de cojinete
92 2610915700 1.18 1.43
Placa de Retención
93 1609902673 4.10 4.96
Cubierta del engranaje
94 1609902674 13.93 16.86
Guía crosshd. MFK 700/B
95 2610911863 5.83 7.05
Soporte de Guía
97 2610916459 1.18 1.43
CASQUILLO
98 2610916460 0.83 1.00
TORNILLO M4X35
99 1609902548 0.83 1.00
Perno de bloqueo HKC 55
100 2610916462 2.24 2.71
BARRA TOMMY
102 2610915756 5.33 6.45
Perno de bloqueo HKC 55
103 2610915759 3.31 4.01
Cojinete Deslizante
104 1609902519 55.25 66.85
Riel deslizante
105 2610916792 49.56 59.97
Riel deslizante
106 2610916793 60.65 73.39
Resorte de torsión TSF 55
107 2610922577 10.73 12.98
Manga
108 2610916795 1.94 2.35
BARRA TOMMY
109 2610916796 5.33 6.45
Brida OS 400 EQ
110 2610919577 8.45 10.22
ENGANCHE
111 2610916798 20.42 24.71
BARRA TOMMY
112 1609902654 12.41 15.02
PORTACEPILLO
115 1609B07133 7.58 9.17
Eje de Extensión
116 2610916803 6.54 7.91
Disco de arrastre
117 2610916804 2.24 2.71
Ya no disponible, sin reemplazo
118 2610921197
Polea
119 2610919294 11.88 14.37
Placa de guía
120 1609902521 1.18 1.43
Eje contador
121 2610933125 29.75 36.00
Cuña
122 2610916809 1.18 1.43
Perno de bloqueo HKC 55
123 2610916810 3.31 4.01
Eje de palanca
124 1609902678 5.33 6.45
Etiqueta
125 1609902235 2.71 3.28
TUERCA DE BLOQUEO
126 2610911886 0.83 1.00
Arandela plana
127 2610911887 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
128 2610911868 0.83 1.00
Montaje de tornillo y arandela
129 2610911907 0.83 1.00
VARILLA ROSCADA
130 2610911908 1.18 1.43
Arandela de compensación
131 2610911937 2.71 3.28
Brida OS 400 EQ
132 1609902415 6.54 7.91
Arandela plana
133 2610911870 1.94 2.35
TORNILLO M4X35
134 2610911871 1.70 2.06
Varilla
135 2610921469 2.71 3.28
Tornillo de Hombro
136 2610911598 1.18 1.43
Arandela plana
137 2610911599 0.83 1.00
MANGUITO EXCÉNTRICO
138 2610018780 0.83 1.00
ABRAZADERA DE CABLE
139 1609902345 0.83 1.00
TORNILLO M4X35
140 2610911458 1.70 2.06
TORNILLO M4X35
141 1619PA6363 0.83 1.00
TORNILLO M4X35
142 2610318846 0.83 1.00
TORNILLO M4X35
143 1609902523 1.18 1.43
Tuerca
144 1609902689 1.18 1.43
Tornillo hexagonal
145 2610911861 2.71 3.28
VARILLA ROSCADA
146 2610356437 0.83 1.00
TORNILLO M4X35
147 2610911899 0.83 1.00
Casquillo de goma
148 2610358846 1.18 1.43
TORNILLO M4X35
149 2610911918 1.94 2.35
TUERCA DE BLOQUEO
150 2610911901 1.18 1.43
Arandela plana
151 2610347092 0.83 1.00
TORNILLO M4X35
152 2610911897 0.83 1.00
Placa de Retención
153 2610919287 3.31 4.01
TORNILLO M4X35
154 2610911900 0.83 1.00
Lavadora
155 1609902701 0.83 1.00
PASADOR
156 2610997274 0.83 1.00
Tuerca cuadrada
157 2610355332 1.18 1.43
Disco
158 2610358801 1.18 1.43
Arandela de fieltro D 20/14 2mm
159 2610911589 6.54 7.91
Bloque de sujeción
160 2610919102 4.70 5.69
VARILLA ROSCADA
161 1609902416 0.83 1.00
Tuerca
162 2610328618 0.83 1.00
Almohadilla de goma GCL 2-50C
163 2610911584 0.83 1.00
BOTÓN
164 2610911583 5.83 7.05
Muelle
165 2610911582 0.83 1.00
Perno de bloqueo HKC 55
166 2610911575 1.70 2.06
Resorte de compresión
167 2610911576 1.70 2.06
Perno de bloqueo HKC 55
168 2610911577 1.18 1.43
TORNILLO M4X35
169 1609902525 0.83 1.00
TORNILLO M4X35
170 2610327859 1.18 1.43
Tornillo de Hombro
171 2610911911 0.83 1.00
Caucho redondo
172 2610911921 0.83 1.00
RODAMIENTO DE BOLAS
173 2610911938 11.88 14.37
Tornillo de Hombro
174 2610018779 1.70 2.06
Disco
175 2610911906 1.18 1.43
Tuerca hexagonal
176 2610911570 0.83 1.00
Arandela plana
177 1609902565 0.83 1.00
Anillo de bloqueo
178 2610990521 0.83 1.00
Ya no disponible, sin reemplazo
180 2610358812
Arandela de Resorte Ø27,5x38,4 MM
181 2610355325 0.83 1.00
RODAMIENTO DE BOLAS
183 2610327846 12.41 15.02
Tornillo de placa
185 2610317505 0.83 1.00
Chaveta de Woodruff
186 2610993102 1.70 2.06
Anillo de bloqueo
187 2610997281 0.83 1.00
Lavadora
188 2610029674 1.18 1.43
Anillo de goma 10 MM ANCHO
189 2610996948 1.18 1.43
RODAMIENTO DE AGUJAS
190 2610358922 9.53 11.53
Tornillo
191 2610906037 1.18 1.43
Arandela de Resorte Ø27,5x38,4 MM
192 2610906041 0.83 1.00
TORNILLO M4X35
193 2610913862 0.83 1.00
VARILLA ROSCADA
194 1609902702 0.83 1.00
Tornillo de Hombro
195 2610919060 1.18 1.43
Resorte de compresión
196 2610919061 0.83 1.00
TORNILLO DE BLOQUEO
197 1609902526 2.71 3.28
TORNILLO DE BLOQUEO
198 1609902527 2.24 2.71
Anillo de bloqueo
199 2610912556 0.83 1.00
Resorte de compresión
200 1609902566 0.83 1.00
TORNILLO M4X35
203 2610355295 1.70 2.06
Resorte de compresión
204 2610919067 0.83 1.00
Resorte de compresión
205 2610919068 0.83 1.00
Pin de resorte
206 2610919069 1.18 1.43
TORNILLO M4X35
207 1609902311 0.83 1.00
Tornillo de Hombro
208 2610919070 1.18 1.43
Tornillo de Parada
209 2610919071 1.70 2.06
TORNILLO M4X35
210 2610320304 0.83 1.00
Placa de Freno
211 2610919072 1.94 2.35
Placa de Freno
212 2610919073 6.54 7.91
Tuerca
214 2615297331 0.83 1.00
Tubo de PVC
215 1609902417 1.94 2.35
Tornillo de Hombro
216 1609902706 0.83 1.00
Tornillo de Hombro
217 2610919076 1.18 1.43
TORNILLO M4X35
218 2610327867 1.18 1.43
TORNILLO M4X35
219 2610998575 0.83 1.00
Resorte de compresión
221 2610919077 0.83 1.00
Almohadilla
222 2610919078 1.18 1.43
RODAMIENTO DE BOLAS
223 2610919079 13.93 16.86
Resorte de compresión
224 1609902529 0.83 1.00
Anillo de bloqueo
225 2610358869 1.18 1.43
Botón
226 1619P03313 1.18 1.43
Ya no disponible, sin reemplazo
228 2610358928
Insertar SYS-ISC 240
229 2610911569 1.94 2.35
Tuerca
230 2610327868 0.83 1.00
Tubo de PVC
231 2610919082 1.70 2.06
TORNILLO M4X35
232 2610911929 0.83 1.00
Arandela plana
233 1609902513 0.83 1.00
Cubierta del cojinete RTS 400 REQ
234 2610911566 2.24 2.71
TORNILLO M4X35
235 2610318812 2.24 2.71
Anillo de bloqueo
236 2610919083 0.83 1.00
TORNILLO M4X35
237 2610919084 1.94 2.35
TORNILLO M4X35
238 2610320330 0.83 1.00
Resorte de compresión
239 2610919085 0.83 1.00
TORNILLO M4X35
240 2610915162 0.83 1.00
Tornillo hexagonal
241 2610351178 0.83 1.00
Ya no disponible, sin reemplazo
242 2610914401
PASADOR
243 2610919086 1.70 2.06
VARILLA ROSCADA
244 2610919087 1.70 2.06
TORNILLO M4X35
245 1609902698 0.83 1.00
Tuerca hexagonal
246 2610358521 1.18 1.43
Placa límite RTSC/DTSC/ETSC
247 2610916061 4.10 4.96
Llave de Ajuste
249 2610917658 7.58 9.17
Tubo de succión
251 2610919280 2.71 3.28
Dispositivo de Sujeción Rápida
252 2610919089 36.85 44.59
Etiqueta
253 1609902276 2.71 3.28
Placa de advertencia
254 2610911658 1.18 1.43
Etiqueta
255 1609902278 1.70 2.06
Etiqueta
256 1609902279 1.70 2.06
Etiqueta
258 1609902421 2.71 3.28
Etiqueta
259 1609902492 3.31 4.01
ABRAZADERA DE CABLE
262 1609902281 1.70 2.06
Tuerca
266 1609902514 2.71 3.28
Disco
267 2610910792 0.83 1.00
Arandela plana
268 2610068894 1.18 1.43
Muelle
281 2610921477 1.18 1.43
Tubo de PVC
282 1609902423 0.83 1.00
TORNILLO M4X35
283 2610921480 3.31 4.01
TORNILLO M4X35
284 2610921481 0.83 1.00
Tubo de PVC
285 1609902347 1.70 2.06
Llave de Motor de Cabeza Doble
286 2610921512 3.31 4.01
Llave de tubo hexagonal
287 2610921483 4.10 4.96
ABRAZADERA DE CABLE
288 1609902348 0.83 1.00
Arandela de compensación
289 2610921487 0.83 1.00
Arandela plana
291 2610919282 0.83 1.00
Disco
292 2610919281 2.71 3.28
Cubierta de la carcasa VERDE
293 2610919272 15.71 19.01
Cubierta de la carcasa VERDE
294 1609902569 2.24 2.71
Tuerca
295 2610919273 2.71 3.28
Tuerca
296 2610921459 0.83 1.00
BOTÓN
297 2610921460 3.31 4.01
CASQUILLO
298 2610919572 0.83 1.00
Manga
300 2610921464 0.83 1.00
TORNILLO M4X35
301 2610921466 0.83 1.00
Anillo de distancia AU 43 FF
302 2610921467 0.83 1.00
Arandela plana
303 2610358815 0.83 1.00
TORNILLO M4X35
304 2610919276 0.83 1.00
Ya no disponible, sin reemplazo
305 2610913099
Etiqueta
306 1609902425 2.71 3.28
Tuerca
308 1609902426 0.83 1.00
TORNILLO M4X35
309 1609902427 0.83 1.00
Arandela de compensación
310 1609902428 0.83 1.00
BLOQUE DE COJINETE
311 1609902429 4.10 4.96
Solenoide
312 1609902431 26.84 32.48
Base
313 1609902484 2.71 3.28
Eje contador
314 1609902432 2.24 2.71
TORNILLO M4X35
316 1609902571 0.83 1.00
TORNILLO M4X35
317 1609902435 0.83 1.00
TORNILLO M4X35
318 1609902436 0.83 1.00
Manga
319 1609902437 0.83 1.00
ABRAZADERA DE CABLE
320 1609902438 1.18 1.43
CONDENSADOR
321 1609902439 6.54 7.91
Perno de bloqueo HKC 55
322 1609902440 0.83 1.00
Perno de bloqueo HKC 55
323 1609902441 0.83 1.00
Interruptor de encendido y apagado
324 1609902442 9.53 11.53
Núcleo de Ferrita
325 1609902443 10.73 12.98
Arandela de compensación
326 1609902444 0.83 1.00
Placa de protección
327 1609902445 6.54 7.91
Placa de protección
328 1609902446 5.33 6.45
TORNILLO M4X35
329 1609902694 0.83 1.00
BLOQUE DE COJINETE
330 1609902448 2.24 2.71
TORNILLO M4X35
331 1609902449 0.83 1.00
Trinquete
332 1619PA2558 7.58 9.17
Tapa de cobertura STM 1800
334 1609902452 1.18 1.43
Muelle
335 1609902453 10.73 12.98
Anillo de bloqueo
336 1609902454 1.18 1.43
Palanca KA 65
337 1609902455 4.70 5.69
Tuerca hexagonal
339 1609902457 1.18 1.43
Botón
340 1609902458 2.24 2.71
Brida OS 400 EQ
342 1609902460 6.54 7.91
Cubierta del cable
344 1609902467 2.71 3.28
TORNILLO M4X35
345 1609902577 0.83 1.00
TORNILLO M4X35
352 1609902260 1.18 1.43
TORNILLO M4X35
353 1609902134 0.83 1.00
TORNILLO M4X35
354 1609902386 0.83 1.00
Muelle
356 1609902420 0.83 1.00
TORNILLO M4X35
357 1609902574 1.18 1.43
TORNILLO M4X35
358 1609902575 0.83 1.00
TORNILLO M4X35
359 1609902576 0.83 1.00
TORNILLO M4X35
360 1609902549 0.83 1.00
Contenedor de polvo
650 1609902509 26.84 32.48
Ya no disponible, sin reemplazo
670 2610919255
BARRA TOMMY
802 2610919580 9.53 11.53
Ensamble de piezas de servicio
827 1619P03312 5.83 7.05
Kit de servicio
847 2610018774 13.11 15.86
TORNILLO M4X35
8179 1619PA9158 1.94 2.35

Hay 0 artículos en su cesta de la compra.
