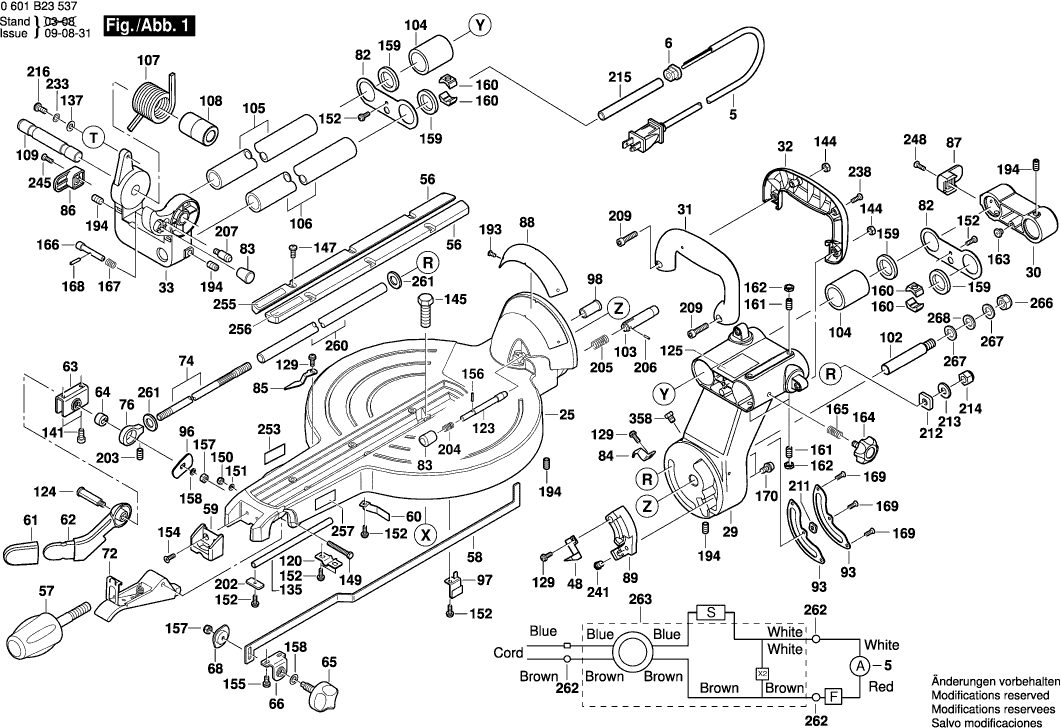

Dibujo técnico de los/las Bosch 0601B23537 ( GCM12SD )

Lista de las piezas de repuesto de Bosch 0601B23537 ( GCM12SD )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 2610915750 40.61 49.14
Campo 230V
2 1609203L69 49.56 59.97
Ya no disponible, sin reemplazo
3 1619P03780
Interruptor
4 2610950336 13.93 16.86
Cable de alimentación
5 1609203L82 26.84 32.48
Guardacables
6 2610915755 0.83 1.00
Placa de sujeción CS 50 EB
7 2610915749 1.18 1.43
Placa de identificación
8 1609902038 1.94 2.35
KIT DE SERVICIO 115V
10 1609203L02 11.88 14.37
RODAMIENTO DE BOLAS
13 2610911928 9.53 11.53
RODAMIENTO DE BOLAS
14 2610911927 20.42 24.71
Ya no disponible, sin reemplazo
16 2610915761
Etiqueta de Advertencia
20 2610915762 2.71 3.28
Pie de soporte WA-ISC 240
22 2610915763 187.62 227.02
Soporte de extensión
23 2610915764 36.85 44.59
Soporte de extensión
24 2610915765 36.85 44.59
Base DF 700
25 2610915766 168.86 204.32
Ya no disponible, sin reemplazo
26 2610021463
Guía Paralela
27 2610915768 29.75 36.00
Guía Paralela
28 2610915769 29.75 36.00
BLOQUE DE COJINETE
29 2610915770 91.56 110.79
Soporte
30 2610915771 10.73 12.98
Ya no disponible, sin reemplazo
31 2610915772
Ya no disponible, sin reemplazo
32 2610915727
BLOQUE DE COJINETE
33 2610915728 26.84 32.48
Caja de Cojinete
34 2610915729 101.94 123.35
Perfil de Protección 350 MM
35 2610915730 67.25 81.37
Capa intermedia
36 2610915731 29.75 36.00
Cubierta de la carcasa VERDE
37 2610915732 7.58 9.17
Cubierta de la carcasa VERDE
38 2610915733 8.45 10.22
Placa de mango
39 2610915734 11.88 14.37
Ya no disponible, sin reemplazo
40 2610915735
BLOQUE DE COJINETE
41 2610915736 10.73 12.98
BLOQUE DE COJINETE
42 2610915737 13.93 16.86
BLOQUE DE COJINETE
43 2610915738 13.93 16.86
Gatillo
44 2610915739 4.70 5.69
Botón
45 2610915740 4.10 4.96
Botón
46 2610915741 4.10 4.96
Parte de Enlace
47 2610915742 3.31 4.01
Indicador DF 700
48 2610915743 1.70 2.06
Palanca de Liberación
49 2610915744 6.54 7.91
Collar
50 2610915745 7.58 9.17
Collar
51 2610915746 7.58 9.17
Ya no disponible, sin reemplazo
52 2610915747
Captura KS 60 E
53 2610915748 4.10 4.96
Resorte de torsión TSF 55
54 2610911853 3.31 4.01
Plato
55 2610915704 3.31 4.01
PLACA DE SOPORTE
56 2610915705 6.54 7.91
Perilla
57 2610009612 10.73 12.98
Vínculo
58 2610915707 5.83 7.05
Soporte AP-KA 65
59 2610915708 5.33 6.45
Resorte de Hoja
60 2610915709 0.83 1.00
Cubierta
61 2610915710 1.70 2.06
Palanca KA 65
62 2610915711 8.45 10.22
Brazo del soporte
63 2610915712 2.24 2.71
Leva
64 2610915713 0.83 1.00
BOTÓN
65 2610915714 5.33 6.45
Brazo del soporte
66 2610915715 1.18 1.43
AISLADOR
67 2610915716 2.24 2.71
Brazo del soporte
68 2610915717 0.83 1.00
Ya no disponible, sin reemplazo
69 2610915718
TIRA
70 2610915719 4.10 4.96
Vínculo
71 2610915720 6.54 7.91
Palanca de Bloqueo
72 2610911936 10.73 12.98
Deflector
73 2610915722 2.24 2.71
Varilla de Tensión
74 2610915723 7.58 9.17
Rodillo
75 2610915724 1.70 2.06
Anillo de leva
76 2610915725 9.53 11.53
Botón
77 2610915726 5.33 6.45
Placa límite RTSC/DTSC/ETSC
78 2610915686 2.24 2.71
BOTÓN
79 2610915687 5.33 6.45
Palanca de Bloqueo
80 2610915688 5.83 7.05
Palanca de Bloqueo
81 2610915689 5.83 7.05
Placa de Retención
82 2610915690 1.70 2.06
Ya no disponible, sin reemplazo
83 2610915691
Indicador DF 700
84 2610915692 1.70 2.06
Indicador DF 700
85 2610915693 1.70 2.06
Sostenedor de cable TSC 55
86 2610915694 7.58 9.17
Sostenedor de cable TSC 55
87 2610915695 7.58 9.17
Escala
88 2610915696 0.83 1.00
Sostenedor de cable TSC 55
89 2610915697 12.41 15.02
MANGUITO EXCÉNTRICO
90 2610915698 5.83 7.05
Casquillo de goma
91 2610915699 5.83 7.05
Placa de cubierta de cojinete
92 2610915700 1.18 1.43
Placa de Retención
93 2610915701 2.71 3.28
Cubierta del engranaje
94 2610915702 15.71 19.01
Guía crosshd. MFK 700/B
95 2610911863 5.83 7.05
Placa límite RTSC/DTSC/ETSC
96 2610916458 0.83 1.00
Soporte de Guía
97 2610916459 1.18 1.43
CASQUILLO
98 2610916460 0.83 1.00
Perno de bloqueo HKC 55
100 2610916462 2.24 2.71
BARRA TOMMY
102 2610915756 5.33 6.45
Perno de bloqueo HKC 55
103 2610915759 3.31 4.01
Cojinete Deslizante
104 2610915760 81.47 98.58
Riel deslizante
105 2610916792 49.56 59.97
Riel deslizante
106 2610916793 60.65 73.39
Resorte de torsión TSF 55
107 2610916794 9.53 11.53
Manga
108 2610916795 1.94 2.35
BARRA TOMMY
109 2610916796 5.33 6.45
Bloqueo Anti-Torsión
110 2610916797 1.70 2.06
ENGANCHE
111 2610916798 20.42 24.71
BARRA TOMMY
112 1609902520 15.71 19.01
Etiqueta de Advertencia
113 2610916800 2.71 3.28
Anillo interior TID 18
114 2610916801 7.58 9.17
PORTACEPILLO
115 1609B07133 7.58 9.17
Eje de Extensión
116 2610916803 6.54 7.91
Disco de arrastre
117 2610916804 2.24 2.71
Correa trapezoidal ancha
118 2610916805 33.45 40.47
Polea
119 2610916806 8.45 10.22
Placa de guía
120 2610916807 2.24 2.71
Eje contador
121 2610916808 20.42 24.71
Cuña
122 2610916809 1.18 1.43
Perno de bloqueo HKC 55
123 2610916810 3.31 4.01
Eje de palanca
124 2610916811 4.70 5.69
Etiqueta
125 2610916812 2.71 3.28
TUERCA DE BLOQUEO
126 2610911886 0.83 1.00
Arandela plana
127 2610911887 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
128 2610911868 0.83 1.00
Montaje de tornillo y arandela
129 2610911907 0.83 1.00
VARILLA ROSCADA
130 2610911908 1.18 1.43
Arandela de compensación
131 2610911937 2.71 3.28
Brida OS 400 EQ
132 2610911909 5.33 6.45
Arandela plana
133 2610911870 1.94 2.35
TORNILLO M4X35
134 2610911871 1.70 2.06
Varilla de Tensión
135 2610917669 2.71 3.28
Tornillo de Hombro
136 2610911598 1.18 1.43
Arandela plana
137 2610911599 0.83 1.00
MANGUITO EXCÉNTRICO
138 2610018780 0.83 1.00
ABRAZADERA DE CABLE
139 2610911872 0.83 1.00
TORNILLO M4X35
140 2610911458 1.70 2.06
TORNILLO M4X35
141 1619PA6363 0.83 1.00
TORNILLO M4X35
142 2610318846 0.83 1.00
TORNILLO M4X35
143 1609902524 0.83 1.00
Tuerca
144 1609902689 1.18 1.43
Tornillo hexagonal
145 2610911861 2.71 3.28
VARILLA ROSCADA
146 2610356437 0.83 1.00
TORNILLO M4X35
147 2610911899 0.83 1.00
Casquillo de goma
148 2610358846 1.18 1.43
TORNILLO M4X35
149 2610911918 1.94 2.35
TUERCA DE BLOQUEO
150 2610911901 1.18 1.43
Arandela plana
151 2610347092 0.83 1.00
TORNILLO M4X35
152 2610911897 0.83 1.00
TORNILLO M4X35
154 2610911900 0.83 1.00
TORNILLO M4X35
155 2610910784 0.83 1.00
PASADOR
156 2610997274 0.83 1.00
Tuerca cuadrada
157 2610355332 1.18 1.43
Disco
158 2610358801 1.18 1.43
Arandela de fieltro D 20/14 2mm
159 2610911589 6.54 7.91
Bloque de sujeción
160 2610919102 4.70 5.69
VARILLA ROSCADA
161 1609902416 0.83 1.00
Tuerca
162 2610328618 0.83 1.00
Almohadilla de goma GCL 2-50C
163 2610911584 0.83 1.00
BOTÓN
164 2610911583 5.83 7.05
Muelle
165 2610911582 0.83 1.00
Perno de bloqueo HKC 55
166 2610911575 1.70 2.06
Resorte de compresión
167 2610911576 1.70 2.06
Perno de bloqueo HKC 55
168 2610911577 1.18 1.43
TORNILLO M4X35
169 2610358848 1.18 1.43
TORNILLO M4X35
170 2610327859 1.18 1.43
Tornillo de Hombro
171 2610911911 0.83 1.00
Caucho redondo
172 2610911921 0.83 1.00
RODAMIENTO DE BOLAS
173 2610911938 11.88 14.37
Tornillo de Hombro
174 2610018779 1.70 2.06
Disco
175 2610911906 1.18 1.43
Tuerca hexagonal
176 2610911570 0.83 1.00
Ya no disponible, sin reemplazo
177 2610953068
Anillo de bloqueo
178 2610990521 0.83 1.00
TORNILLO M4X35
179 2610004925 2.24 2.71
Ya no disponible, sin reemplazo
180 2610358812
Arandela de Resorte Ø27,5x38,4 MM
181 2610355325 0.83 1.00
RODAMIENTO DE BOLAS
183 2610327846 12.41 15.02
Tornillo de placa
185 2610317505 0.83 1.00
Chaveta de Woodruff
186 2610993102 1.70 2.06
Anillo de bloqueo
187 2610997281 0.83 1.00
Lavadora
188 2610029674 1.18 1.43
Anillo de goma 10 MM ANCHO
189 2610996948 1.18 1.43
RODAMIENTO DE AGUJAS
190 2610358922 9.53 11.53
Tornillo
191 2610906037 1.18 1.43
Arandela de Resorte Ø27,5x38,4 MM
192 2610906041 0.83 1.00
TORNILLO M4X35
193 2610913862 0.83 1.00
VARILLA ROSCADA
194 2610910786 0.83 1.00
Tornillo de Hombro
195 2610919060 1.18 1.43
Resorte de compresión
196 2610919061 0.83 1.00
TORNILLO M4X35
197 2610919062 3.31 4.01
TORNILLO M4X35
198 2610919063 2.71 3.28
Anillo de bloqueo
199 2610912556 0.83 1.00
Clip de resorte
200 2610919064 1.18 1.43
Punta de destornillador
201 2610919065 2.24 2.71
TIRA
202 2610919066 1.70 2.06
TORNILLO M4X35
203 2610355295 1.70 2.06
Resorte de compresión
204 2610919067 0.83 1.00
Resorte de compresión
205 2610919068 0.83 1.00
Pin de resorte
206 2610919069 1.18 1.43
Tornillo de Parada
207 2610911873 1.94 2.35
Tornillo de Hombro
208 2610919070 1.18 1.43
Tornillo de Parada
209 2610919071 1.70 2.06
TORNILLO M4X35
210 2610320304 0.83 1.00
Placa de Freno
211 2610919072 1.94 2.35
Placa de Freno
212 2610919073 6.54 7.91
Arandela de Resorte Ø27,5x38,4 MM
213 2610912587 0.83 1.00
Tuerca
214 2615297331 0.83 1.00
Tubo de PVC
215 2610919074 1.94 2.35
Tornillo de Hombro
216 2610919075 1.18 1.43
Tornillo de Hombro
217 2610919076 1.18 1.43
TORNILLO M4X35
218 2610327867 1.18 1.43
TORNILLO M4X35
219 2610998575 0.83 1.00
Resorte de compresión
221 2610919077 0.83 1.00
Almohadilla
222 2610919078 1.18 1.43
RODAMIENTO DE BOLAS
223 2610919079 13.93 16.86
Resorte de compresión
224 2610919080 0.83 1.00
Anillo de bloqueo
225 2610358869 1.18 1.43
Cubierta
226 2610919081 1.18 1.43
Ya no disponible, sin reemplazo
228 2610358928
Insertar SYS-ISC 240
229 2610911569 1.94 2.35
Tuerca
230 2610327868 0.83 1.00
Tubo de PVC
231 2610919082 1.70 2.06
TORNILLO M4X35
232 2610911929 0.83 1.00
Disco
233 2610911450 0.83 1.00
Cubierta del cojinete RTS 400 REQ
234 2610911566 2.24 2.71
TORNILLO M4X35
235 2610318812 2.24 2.71
Anillo de bloqueo
236 2610919083 0.83 1.00
TORNILLO M4X35
237 2610919084 1.94 2.35
TORNILLO M4X35
238 2610320330 0.83 1.00
Resorte de compresión
239 2610919085 0.83 1.00
TORNILLO M4X35
240 2610915162 0.83 1.00
Tornillo hexagonal
241 2610351178 0.83 1.00
Ya no disponible, sin reemplazo
242 2610914401
PASADOR
243 2610919086 1.70 2.06
VARILLA ROSCADA
244 2610919087 1.70 2.06
TORNILLO M4X35
245 2610358519 0.83 1.00
Tuerca hexagonal
246 2610358521 1.18 1.43
Placa límite RTSC/DTSC/ETSC
247 2610916061 4.10 4.96
TORNILLO M4X35
248 1609902698 0.83 1.00
Llave de Ajuste
249 2610917658 7.58 9.17
Contenedor de polvo
250 2610917670 23.75 28.74
Tubo de succión
251 2610919088 6.54 7.91
Dispositivo de Sujeción Rápida
252 2610919089 36.85 44.59
Etiqueta
253 2610917098 1.70 2.06
Placa de advertencia
254 2610911658 1.18 1.43
Etiqueta
255 2610917099 1.70 2.06
Etiqueta
256 2610917096 1.70 2.06
Etiqueta
257 2610917101 1.70 2.06
Etiqueta
258 2610917100 1.94 2.35
Etiqueta
259 2610917097 1.70 2.06
Tubo
260 2610919090 18.19 22.01
Arandela plana
261 2610308959 3.31 4.01
Conector De Enchufe
262 2610911933 0.83 1.00
CONDENSADOR
263 1609902034 10.73 12.98
Tuerca
266 2610910791 2.24 2.71
Disco
267 2610910792 0.83 1.00
Arandela plana
268 2610068894 1.18 1.43
Muelle
356 1609902420 0.83 1.00
TORNILLO M4X35
358 1609902575 0.83 1.00
Ensamble de piezas de servicio
827 1619P03312 5.83 7.05

Hay 0 artículos en su cesta de la compra.
