Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601M23101 (GCM12SDE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

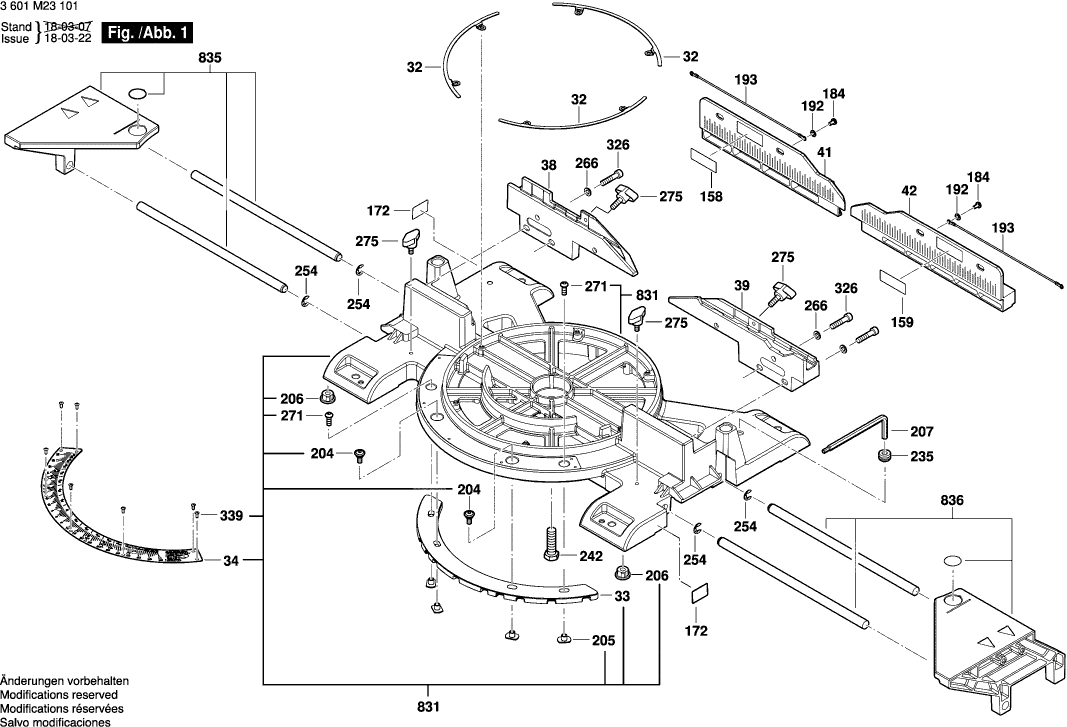

Dibujo técnico de los/las Bosch 3601M23101 (GCM12SDE)
Lista de las piezas de repuesto de Bosch 3601M23101 (GCM12SDE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1609B04898 | 71.68 | 86.73 | |
| Interruptor | ||||
| 4 | 2610950336 | 16.79 | 20.32 | |
| Cable de alimentación | ||||
| 5 | 1609B00372 | 18.94 | 22.92 | |
| Etiqueta | ||||
| 9 | 1609B00695 | 2.40 | 2.90 | |
| MANGUITO | ||||
| 13 | 1609B00597 | 9.67 | 11.70 | |
| Unidad impulsora | ||||
| 32 | 1609B04702 | 6.73 | 8.14 | |
| Placa de detención | ||||
| 33 | 1609B04703 | 7.46 | 9.03 | |
| Escala | ||||
| 34 | 1609B04704 | 5.81 | 7.03 | |
| Regla de Inglete | ||||
| 38 | 1609B04991 | 27.81 | 33.65 | |
| Regla de Inglete | ||||
| 39 | 1609B04992 | 23.90 | 28.92 | |
| Regla de Inglete | ||||
| 41 | 1609B04993 | 27.81 | 33.65 | |
| Regla de Inglete | ||||
| 42 | 1609B04994 | 27.81 | 33.65 | |
| Placa base | ||||
| 44 | 1609B04721 | 219.55 | 265.66 | |
| Eje | ||||
| 45 | 1609B04722 | 4.18 | 5.06 | |
| BOTÓN | ||||
| 47 | 1609B04725 | 4.94 | 5.98 | |
| Trinquete | ||||
| 48 | 1609B04726 | 2.86 | 3.46 | |
| Cubierta TURBO II | ||||
| 49 | 1609B04727 | 2.86 | 3.46 | |
| Pie de apoyo | ||||
| 51 | 1609B04728 | 2.86 | 3.46 | |
| Dentado | ||||
| 52 | 1609B04743 | 12.82 | 15.51 | |
| Tornillo de Hombro | ||||
| 53 | 1609B04744 | 1.00 | 1.21 | |
| Correa de contacto | ||||
| 54 | 1609B04745 | 1.00 | 1.21 | |
| Pelota | ||||
| 55 | 1609B04746 | 1.00 | 1.21 | |
| Trinquete | ||||
| 56 | 1609B04747 | 2.86 | 3.46 | |
| Trinquete | ||||
| 57 | 1609B04748 | 9.67 | 11.70 | |
| Correa de contacto | ||||
| 58 | 1609B04749 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 59 | 1609B04750 | 1.49 | 1.80 | |
| PUNTERO | ||||
| 61 | 1609B04751 | 1.49 | 1.80 | |
| Escala | ||||
| 62 | 1609B04752 | 18.94 | 22.92 | |
| Unidad impulsora | ||||
| 63 | 1609B04754 | 2.08 | 2.52 | |
| Cubierta TURBO II | ||||
| 64 | 1609B04755 | 1.00 | 1.21 | |
| Correa de contacto | ||||
| 65 | 1609B04756 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 66 | 1609B04758 | 1.00 | 1.21 | |
| Poste | ||||
| 67 | 1609B04761 | 80.26 | 97.11 | |
| PUNTERO | ||||
| 68 | 1609B04773 | 1.00 | 1.21 | |
| PUNTERO | ||||
| 69 | 1609B04774 | 1.00 | 1.21 | |
| MANGUITO | ||||
| 71 | 1609B04775 | 43.12 | 52.18 | |
| Placa de Desgaste | ||||
| 72 | 1609B04776 | 2.08 | 2.52 | |
| TIRA | ||||
| 73 | 1609B04778 | 3.44 | 4.16 | |
| FIELTRO | ||||
| 74 | 1609B04780 | 2.52 | 3.05 | |
| BOTÓN | ||||
| 75 | 1609B04781 | 4.18 | 5.06 | |
| ABRAZADERA DE CABLE | ||||
| 76 | 1609BP7343 | 1.00 | 1.21 | |
| Palanca de Bloqueo | ||||
| 77 | 1609B04794 | 14.94 | 18.08 | |
| Eje de palanca | ||||
| 78 | 1609B04795 | 14.94 | 18.08 | |
| Cubierta TURBO II | ||||
| 79 | 1609B04798 | 2.08 | 2.52 | |
| BRAZO | ||||
| 81 | 1609B04995 | 110.30 | 133.46 | |
| Cubierta de la Correa | ||||
| 83 | 1609B04803 | 9.67 | 11.70 | |
| Eje de Transmisión | ||||
| 84 | 1609B04804 | 9.67 | 11.70 | |
| Polea | ||||
| 85 | 1609B04805 | 13.13 | 15.89 | |
| Rueda Dentada | ||||
| 86 | 1609B04806 | 12.82 | 15.51 | |
| Disco | ||||
| 87 | 1609B04807 | 1.49 | 1.80 | |
| Cadena 03-1 5x 2,5 DIN 8187 | ||||
| 88 | 1609B04808 | 14.94 | 18.08 | |
| EJE DE SALIDA SA | ||||
| 89 | 1609B04809 | 9.67 | 11.70 | |
| TIRA | ||||
| 91 | 1609B04810 | 1.49 | 1.80 | |
| BARRA TOMMY | ||||
| 92 | 1609B04811 | 1.49 | 1.80 | |
| Cubierta TURBO II | ||||
| 93 | 1609B04812 | 1.00 | 1.21 | |
| Canal LHS 225 EQ | ||||
| 94 | 1609B04813 | 1.00 | 1.21 | |
| Deflector de Virutas | ||||
| 95 | 1609B04821 | 2.08 | 2.52 | |
| Deflector de Virutas | ||||
| 96 | 1609B04820 | 2.08 | 2.52 | |
| Pasador De Pivote | ||||
| 97 | 1609B04816 | 3.44 | 4.16 | |
| Junta | ||||
| 102 | 1609B04822 | 2.86 | 3.46 | |
| Clip | ||||
| 103 | 1609B05177 | 2.08 | 2.52 | |
| Placa de Desgaste | ||||
| 104 | 1609B04826 | 1.00 | 1.21 | |
| ABRAZADERA DE CABLE | ||||
| 105 | 1609B04827 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 106 | 1609B04828 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 107 | 1609B04829 | 1.00 | 1.21 | |
| Resorte de torsión TSF 55 | ||||
| 109 | 1609B04831 | 11.37 | 13.76 | |
| TORNILLO M4X35 | ||||
| 111 | 1609B04832 | 12.82 | 15.51 | |
| TORNILLO M4X35 | ||||
| 115 | 1609B04836 | 1.00 | 1.21 | |
| Resorte de torsión TSF 55 | ||||
| 116 | 1609B04837 | 3.44 | 4.16 | |
| Resorte de compresión | ||||
| 117 | 1609B04838 | 2.08 | 2.52 | |
| CABLE | ||||
| 118 | 1609B04839 | 3.44 | 4.16 | |
| Tapa final | ||||
| 122 | 1609B04843 | 9.67 | 11.70 | |
| Puerta del Trampa | ||||
| 123 | 1609B05131 | 2.08 | 2.52 | |
| Extracción de polvo | ||||
| 126 | 1609B04847 | 4.18 | 5.06 | |
| Tope de ángulo Winkelanschlag AGC 18 | ||||
| 127 | 1609B04848 | 2.08 | 2.52 | |
| Manija Del Interruptor | ||||
| 129 | 1609B05031 | 14.94 | 18.08 | |
| CABLE | ||||
| 132 | 1609B04881 | 1.49 | 1.80 | |
| CABLE | ||||
| 133 | 1609B04882 | 1.49 | 1.80 | |
| Placa de adaptador para GCR 180 y GCR 350 | ||||
| 134 | 1609B05144 | 16.79 | 20.32 | |
| Vínculo | ||||
| 141 | 1609B04875 | 9.67 | 11.70 | |
| Tornillo de Hombro | ||||
| 142 | 1609B04876 | 1.00 | 1.21 | |
| Brida Intermedia | ||||
| 143 | 1609B04891 | 11.37 | 13.76 | |
| Tapa final | ||||
| 144 | 1609B04902 | 4.18 | 5.06 | |
| Pared acústica | ||||
| 145 | 1609B04904 | 2.86 | 3.46 | |
| TORNILLO M4X35 | ||||
| 146 | 1609B04911 | 3.44 | 4.16 | |
| Regulador de velocidad | ||||
| 147 | 1609B04913 | 27.81 | 33.65 | |
| CABLE | ||||
| 148 | 1609B04915 | 2.86 | 3.46 | |
| CABLE | ||||
| 149 | 1609B04916 | 1.49 | 1.80 | |
| CABLE | ||||
| 151 | 1609B04917 | 2.08 | 2.52 | |
| CABLE | ||||
| 152 | 1609B04918 | 2.40 | 2.90 | |
| CABLE | ||||
| 153 | 1609B04919 | 1.49 | 1.80 | |
| MANGUITO EXCÉNTRICO | ||||
| 154 | 1609B04921 | 1.00 | 1.21 | |
| Clip | ||||
| 156 | 1609B04923 | 1.00 | 1.21 | |
| Etiqueta | ||||
| 158 | 1609B04949 | 2.40 | 2.90 | |
| Etiqueta | ||||
| 159 | 1609B04950 | 2.40 | 2.90 | |
| Etiqueta | ||||
| 161 | 1609B05073 | 4.18 | 5.06 | |
| Etiqueta | ||||
| 171 | 1609B04937 | 2.40 | 2.90 | |
| Etiqueta | ||||
| 172 | 1609B04960 | 2.40 | 2.90 | |
| TIRA | ||||
| 173 | 1609B04782 | 2.08 | 2.52 | |
| Tornillo de Hombro | ||||
| 174 | 1609B04783 | 1.00 | 1.21 | |
| Protección táctil | ||||
| 175 | 1609B04823 | 3.44 | 4.16 | |
| Resorte de torsión TSF 55 | ||||
| 176 | 1609B04824 | 1.00 | 1.21 | |
| Disco | ||||
| 183 | 1609B04757 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 184 | 1609B00780 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 186 | 1609B04762 | 1.00 | 1.21 | |
| Etiqueta | ||||
| 187 | 1609B04959 | 2.40 | 2.90 | |
| Arandela plana | ||||
| 192 | 1609B04225 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 193 | 1609B05115 | 2.08 | 2.52 | |
| Disco | ||||
| 198 | 1609B05158 | 4.18 | 5.06 | |
| TORNILLO M4X35 | ||||
| 199 | 1609BP7139 | 1.00 | 1.21 | |
| CORREA | ||||
| 201 | 1609B00207 | 27.81 | 33.65 | |
| Tornillo de Brida | ||||
| 202 | 1609B00211 | 4.18 | 5.06 | |
| Tornillo de Brida | ||||
| 203 | 1609B00213 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 204 | 1609B00223 | 1.49 | 1.80 | |
| Tuerca | ||||
| 205 | 1609B00225 | 3.44 | 4.16 | |
| Pie de apoyo | ||||
| 206 | 1609B01431 | 2.08 | 2.52 | |
| MANGUITO EXCÉNTRICO | ||||
| 207 | 1609B00256 | 2.08 | 2.52 | |
| Tornillo | ||||
| 208 | 1609B00305 | 2.40 | 2.90 | |
| BOTÓN | ||||
| 209 | 1609B00350 | 1.49 | 1.80 | |
| Eje | ||||
| 212 | 1609B00370 | 1.49 | 1.80 | |
| BOTÓN | ||||
| 213 | 1609B00382 | 4.94 | 5.98 | |
| Botón | ||||
| 214 | 1609B00390 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 215 | 1609B00417 | 1.00 | 1.21 | |
| MANGUITO EXCÉNTRICO | ||||
| 216 | 1609B00418 | 1.00 | 1.21 | |
| Conector GTR550 | ||||
| 217 | 1609B00430 | 1.00 | 1.21 | |
| COJINETE | ||||
| 218 | 1609B00449 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 222 | 1609B00454 | 1.00 | 1.21 | |
| Disco | ||||
| 224 | 1609B00457 | 1.00 | 1.21 | |
| Estantería | ||||
| 225 | 1609B00458 | 1.00 | 1.21 | |
| Tapa del cepillo | ||||
| 227 | 1609B00478 | 1.00 | 1.21 | |
| Casquillo de goma | ||||
| 228 | 1609B01670 | 1.49 | 1.80 | |
| Casquillo de goma | ||||
| 235 | 1609B00533 | 1.00 | 1.21 | |
| LLAVE | ||||
| 237 | 1609B00592 | 1.49 | 1.80 | |
| LLAVE | ||||
| 238 | 1609B00593 | 1.49 | 1.80 | |
| MANGUITO | ||||
| 239 | 1609B00596 | 12.82 | 15.51 | |
| Anillo O | ||||
| 241 | 1609B00601 | 1.49 | 1.80 | |
| Tornillo | ||||
| 242 | 1609B00602 | 1.49 | 1.80 | |
| Tuerca de bloqueo | ||||
| 243 | 1609B00603 | 1.00 | 1.21 | |
| Tuerca de bloqueo | ||||
| 244 | 1609B00605 | 1.00 | 1.21 | |
| VARILLA ROSCADA | ||||
| 245 | 1609B00617 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 246 | 1609B00627 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 247 | 1609B00630 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 248 | 1609B00633 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 249 | 1609B00636 | 2.18 | 2.64 | |
| Tornillo de placa | ||||
| 251 | 1609B00637 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 252 | 1609B00641 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 253 | 1609B00643 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 254 | 1609B00644 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 255 | 1609B00649 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 256 | 1609B00650 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 257 | 1609B00652 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 258 | 1609B00654 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 259 | 1609B00658 | 1.00 | 1.21 | |
| Disco | ||||
| 262 | 1609B00662 | 1.49 | 1.80 | |
| Disco | ||||
| 264 | 1609B00665 | 1.00 | 1.21 | |
| Disco | ||||
| 265 | 1609B00667 | 1.00 | 1.21 | |
| Disco | ||||
| 266 | 1609B00669 | 1.00 | 1.21 | |
| Disco | ||||
| 268 | 1609B00674 | 1.00 | 1.21 | |
| Disco | ||||
| 269 | 1609B00675 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 271 | 1609B00678 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 273 | 1609B00690 | 1.00 | 1.21 | |
| Correa | ||||
| 274 | 1609B05354 | 1.00 | 1.21 | |
| Perilla | ||||
| 275 | 1609B02991 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 277 | 1609B01041 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 278 | 1609B04799 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 279 | 1609B01194 | 1.00 | 1.21 | |
| Tornillo de chapa de cabeza cilíndrica | ||||
| 281 | 1609B01356 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 282 | 1609B01388 | 1.00 | 1.21 | |
| Sostenedor de cable TSC 55 | ||||
| 283 | 1609B04869 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 284 | 1609B01462 | 1.00 | 1.21 | |
| ABRAZADERA DE CABLE | ||||
| 285 | 1609B01512 | 1.00 | 1.21 | |
| Gatillo | ||||
| 287 | 1609B01531 | 2.08 | 2.52 | |
| Guardacables | ||||
| 288 | 1609B01533 | 1.00 | 1.21 | |
| Cinta para Cables | ||||
| 289 | 1609B01538 | 1.00 | 1.21 | |
| Tornillo Regulador | ||||
| 292 | 1609B01599 | 1.49 | 1.80 | |
| COJINETE | ||||
| 293 | 1609B01605 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 295 | 1609B01660 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 296 | 1609B01664 | 1.49 | 1.80 | |
| Lavadora | ||||
| 297 | 1609B01668 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 298 | 1609B01665 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 299 | 1609B01693 | 1.00 | 1.21 | |
| Clip Final | ||||
| 300 | 1609B01992 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 304 | 1609B00653 | 1.00 | 1.21 | |
| Disco | ||||
| 305 | 1609BP7042 | 1.00 | 1.21 | |
| Disco | ||||
| 307 | 1609B02191 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 308 | 1609B05179 | 2.40 | 2.90 | |
| Brida OS 400 EQ | ||||
| 309 | 1609B02350 | 11.37 | 13.76 | |
| Brida OS 400 EQ | ||||
| 310 | 1609B02352 | 10.90 | 13.19 | |
| TORNILLO M4X35 | ||||
| 314 | 1609B00414 | 4.94 | 5.98 | |
| Arandela de bloqueo dentada | ||||
| 315 | 1609B02438 | 1.00 | 1.21 | |
| Parachoques | ||||
| 317 | 1609B02467 | 1.00 | 1.21 | |
| Vaso de Llave | ||||
| 319 | 1609B00415 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 325 | 1609B03179 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 326 | 1609B03722 | 1.00 | 1.21 | |
| Palanca de Control | ||||
| 327 | 1609B03733 | 4.18 | 5.06 | |
| Placa de Cerradura | ||||
| 329 | 1609B03741 | 2.40 | 2.90 | |
| PERNO DE AJUSTE | ||||
| 330 | 1609B03742 | 1.00 | 1.21 | |
| Tope Deslizante | ||||
| 331 | 1609B03753 | 1.49 | 1.80 | |
| Placa de Fricción | ||||
| 332 | 1609B03770 | 7.46 | 9.03 | |
| Perno de bloqueo HKC 55 | ||||
| 333 | 1609B03776 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 334 | 1609B04086 | 2.08 | 2.52 | |
| Tuerca de ajuste | ||||
| 335 | 1609B04227 | 1.00 | 1.21 | |
| Bloque de Conexión 230V | ||||
| 336 | 1609BP7059 | 1.49 | 1.80 | |
| Rodillo | ||||
| 338 | 1609BP7124 | 1.49 | 1.80 | |
| Remache | ||||
| 339 | 1609B00622 | 1.00 | 1.21 | |
| Interruptor | ||||
| 340 | 1609B05392 | 3.71 | 4.49 | |
| Placa de advertencia | ||||
| 342 | 1609B04936 | 2.40 | 2.90 | |
| ABRAZADERA DE CABLE | ||||
| 345 | 1609B01397 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 351 | 1609B01463 | 1.00 | 1.21 | |
| Botón | ||||
| 352 | 1609B04865 | 1.00 | 1.21 | |
| Vínculo | ||||
| 354 | 1609B01529 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 355 | 1609B01530 | 1.00 | 1.21 | |
| Conjunto del alojamiento | ||||
| 801 | 1609B05013 | 18.94 | 22.92 | |
| Ensamblaje de armadura 230V | ||||
| 803 | 1609B04912 | 136.48 | 165.14 | |
| Placa de identificación | ||||
| 808 | 1609BN0206 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610021311 | 15.61 | 18.89 | |
| Placa de montaje | ||||
| 812 | 1609B05189 | 2.86 | 3.46 | |
| PLACA DE SOPORTE | ||||
| 813 | 1609B02434 | 14.94 | 18.08 | |
| MANGUITO | ||||
| 814 | 1609B02316 | 14.94 | 18.08 | |
| CONDENSADOR | ||||
| 815 | 1609B05030 | 1.49 | 1.80 | |
| Láser | ||||
| 816 | 1609B05188 | 71.68 | 86.73 | |
| Rueda Dentada | ||||
| 818 | 1609B05020 | 12.82 | 15.51 | |
| Portador LA-DF 500 | ||||
| 819 | 1609B05035 | 71.68 | 86.73 | |
| Abrazadera de tornillo ajustable | ||||
| 824 | 1609B06203 | 12.82 | 15.51 | |
| Almohadilla de goma GCL 2-50C | ||||
| 824/232 | 1609B00523 | 2.40 | 2.90 | |
| Extracción de polvo | ||||
| 825 | 1609B05018 | 11.37 | 13.76 | |
| Unidad Base | ||||
| 831 | 1609B05022 | 219.55 | 265.66 | |
| Soporte de extensión | ||||
| 835 | 1609B05023 | 43.12 | 52.18 | |
| Soporte de extensión | ||||
| 836 | 1609B05024 | 43.12 | 52.18 | |
| Ya no disponible, sin reemplazo | ||||
| 837 | 1609B05025 | |||
| TIRA | ||||
| 846 | 1609B05028 | 9.67 | 11.70 | |
| Cubierta Protectora | ||||
| 882 | 1609B05026 | 31.42 | 38.02 | |
| Tornillo | ||||
| 885 | 1609B05017 | 16.79 | 20.32 | |
