Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601M41000 ( GCM18V-216 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

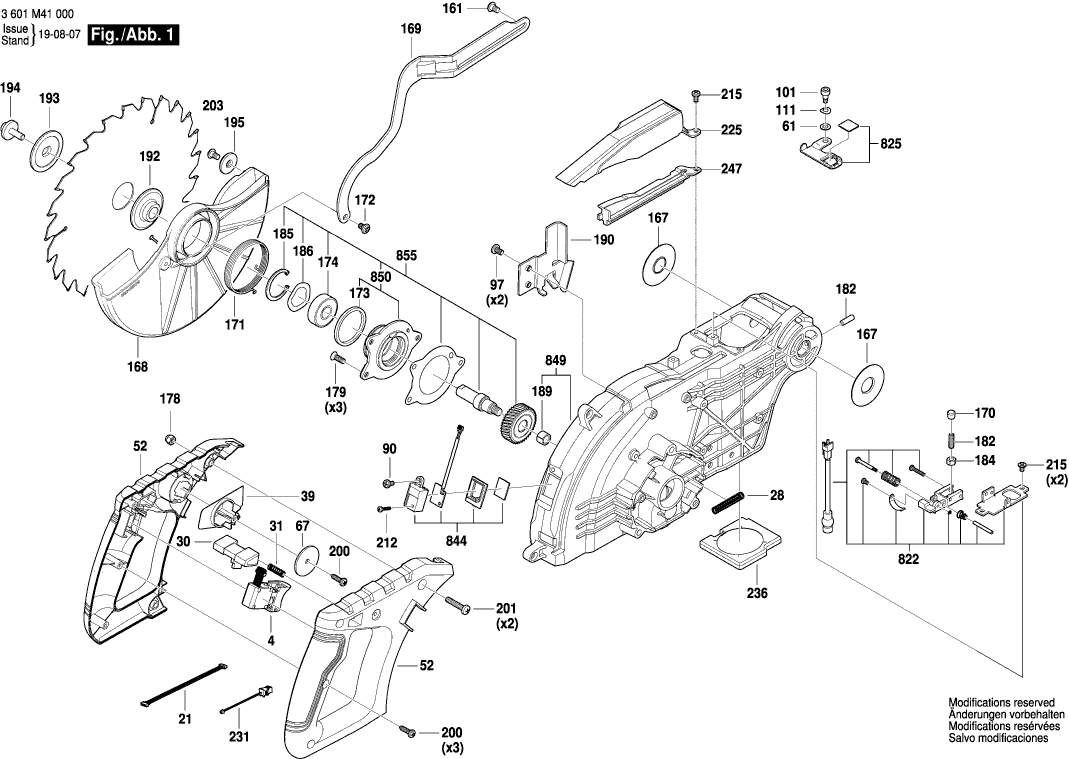

Dibujo técnico de los/las Bosch 3601M41000 ( GCM18V-216 )

Lista de las piezas de repuesto de Bosch 3601M41000 ( GCM18V-216 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Motor de corriente continua
2 160702266T 130.32 157.69
TECLADO
4 2607202382 11.88 14.37
Cable de cinta
21 1609B06265 1.70 2.06
Tornillo de placa
22 1609BP7087 1.18 1.43
Caja
25 1609B06252 1.94 2.35
Disco
26 1609B06253 2.71 3.28
Resorte de compresión
28 1619P01642 0.83 1.00
Tapa
29 1609B04070 1.18 1.43
Palanca de Bloqueo
30 1609B06268 0.83 1.00
Resorte de compresión
31 1609B06269 0.83 1.00
Soporte de Guía
32 1609B04073 4.70 5.69
TORNILLO M4X35
38 1609BP7084 0.83 1.00
Disco
39 1609B06570 0.83 1.00
Varilla
41 1609B04154 4.10 4.96
Regla de Inglete
42 1609B06259 13.93 16.86
Regla de Inglete
44 1609B06261 15.71 19.01
TORNILLO M4X35
45 1609B02206 0.83 1.00
Base DF 700
46 1609B05238 101.94 123.35
Cubierta
51 1609B03746 5.33 6.45
Palanca KA 65
52 1609B06251 7.58 9.17
TORNILLO M4X35
56 1609B00780 0.83 1.00
BOTÓN
57 1609BP7326 0.83 1.00
Escala
58 1609B03708 2.24 2.71
BOTÓN
59 1609B05382 0.83 1.00
Cubierta ciega
60 1609B05298 0.83 1.00
Arandela plana
61 1609B00863 0.83 1.00
Indicador DF 700
62 1609B00717 0.83 1.00
Placa de Desgaste
63 1609B03714 3.31 4.01
Tornillo
64 1609B04236 1.18 1.43
Tuerca de ajuste
65 1609B04227 0.83 1.00
Tuerca
66 1609B01949 0.83 1.00
Lavadora
67 1609B06571 0.83 1.00
TORNILLO M4X35
70 1609B00682 0.83 1.00
Tornillo
72 1609B05203 0.83 1.00
Tuerca de bloqueo
74 1609B00704 0.83 1.00
Disco
75 1609B00670 1.18 1.43
Casquillo de goma
77 1609B00705 0.83 1.00
Anillo de goma 10 MM ANCHO
80 1609BP7098 0.83 1.00
Llave hexagonal de casquillo
81 1609BP7026 2.24 2.71
PLACA DE SOPORTE
84 1609B05242 2.71 3.28
Varilla
86 1609B05240 1.70 2.06
BOTÓN
87 1609B04079 5.83 7.05
Palanca KA 65
88 1609B05241 1.70 2.06
Muelle
89 1609B02211 0.83 1.00
TORNILLO M4X35
90 1609B01664 1.18 1.43
Cable Eléctrico
92 1609B05115 1.70 2.06
ABRAZADERA DE CABLE
93 1609BP7341 0.83 1.00
Pie de apoyo
94 1609B03727 1.70 2.06
Placa de Desgaste
95 1609B03729 0.83 1.00
Eje de pivote
96 1609B04108 3.31 4.01
TORNILLO M4X35
97 1609B04086 1.70 2.06
TORNILLO M4X35
98 1609B03723 0.83 1.00
Arandela plana
99 1609B01324 0.83 1.00
Tornillo de hombro
101 1609B01462 0.83 1.00
VARILLA ROSCADA
105 1609BP7143 0.83 1.00
Lavadora
111 1609B01668 0.83 1.00
Placa límite RTSC/DTSC/ETSC
114 1609B03739 0.83 1.00
Placa de Desgaste
118 1609B04134 0.83 1.00
Indicador DF 700
119 1609B03758 1.18 1.43
Resorte de compresión
120 1609BP7053 0.83 1.00
Arandela plana
121 1609BP7045 0.83 1.00
Tornillo de cabeza hexagonal
122 1609B03749 0.83 1.00
ABRAZADERA DE CABLE
123 1609BP7343 0.83 1.00
BOTÓN
124 1609B03755 1.18 1.43
ROTOR
125 1609B03762 5.83 7.05
Arandela de fieltro D 20/14 2mm
126 1609B03763 0.83 1.00
Tornillo
127 1609B03769 2.71 3.28
Palanca KA 65
128 1609B02215 1.18 1.43
TORNILLO M4X35
129 1609BP7081 0.83 1.00
Placa de Fricción
130 1609B03773 5.83 7.05
Tuerca hexagonal
131 1609B01041 0.83 1.00
Perno de bloqueo HKC 55
132 1609B03776 0.83 1.00
Pasador De Pivote
133 1609B03771 5.33 6.45
TORNILLO M4X35
134 1609B06272 0.83 1.00
Perno de bloqueo HKC 55
136 1609B03767 2.24 2.71
Clip
137 1609B03757 1.18 1.43
Anillo O
138 1609B00601 1.18 1.43
Placa de mango
140 1609B03745 2.24 2.71
Manija TSC 55
141 1609B03747 8.45 10.22
Tornillo de placa
142 1609B03768 0.83 1.00
Tope Deslizante
143 1609B03753 1.18 1.43
Tuerca Especial
144 1609B03752 2.71 3.28
Anillo O
145 1609B06667 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
146 1609B00660 0.83 1.00
Tornillo de Hombro
147 1609B03795 0.83 1.00
BOTÓN
148 1609B00382 4.10 4.96
Resorte de compresión
149 1609B00417 0.83 1.00
Placa de Retención
150 1609B02203 1.18 1.43
Placa de Retención
151 1609B03766 1.18 1.43
Extracción de polvo
152 2610027044 6.54 7.91
VARILLA ROSCADA
153 1609B03777 0.83 1.00
Extracción de polvo
158 2610027045 3.31 4.01
Brazo del soporte
159 2610027046 1.18 1.43
TORNILLO M4X35
160 1609B01561 0.83 1.00
Tornillo de hombro
161 1609B05201 1.18 1.43
TORNILLO M4X35
162 1609B00623 0.83 1.00
TORNILLO M4X35
164 1609B01690 0.83 1.00
Placa de Desgaste
167 1609B01602 0.83 1.00
Guarda inferior
168 1609B04188 11.88 14.37
Vínculo
169 1609B04001 9.53 11.53
Cubierta TURBO II
170 1609B04002 0.83 1.00
Muelle
171 1609B04004 1.18 1.43
TORNILLO M4X35
172 1609BP7145 0.83 1.00
Clip de resorte
173 1609B05251 1.18 1.43
RODAMIENTO DE BOLAS
174 1609B04235 4.10 4.96
TORNILLO M4X35
176 1609B04163 0.83 1.00
Tuerca de bloqueo
178 1609B00974 1.18 1.43
Tornillo de placa
179 1609BP7134 0.83 1.00
VARILLA ROSCADA
182 1609B04205 0.83 1.00
Tuerca
184 1609BT4033 0.83 1.00
Anillo de bloqueo
185 1609BP7068 1.18 1.43
Disco
186 1609BP7050 1.94 2.35
RODAMIENTO DE BOLAS
187 1609B03774 9.53 11.53
Casquillo Espaciador
188 1609B03780 0.83 1.00
COJINETE DE MANGA
189 1600200029 2.24 2.71
Deflector
190 1609B04017 3.31 4.01
Deflector de virutas
191 1609B06271 2.71 3.28
Brida De Fijación
192 1609B04018 5.83 7.05
Brida de sujeción
193 1609B06289 3.31 4.01
Tornillo de Brida
194 1609B05364 1.18 1.43
PIEZA POLAR
195 1609B04020 0.83 1.00
Cubierta de la carcasa
197 1609B06264 2.24 2.71
Cubierta de la carcasa
198 1609B06286 1.94 2.35
Tornillo Torx con cabeza ovalada 4x30
199 2609110353 1.70 2.06
Tornillo de placa
200 1609B00637 0.83 1.00
TORNILLO M4X35
201 1609B00973 0.83 1.00
TORNILLO M4X35
202 1609B06270 0.83 1.00
Estantería
203 1609B00458 0.83 1.00
TORNILLO M4X35
212 1609B04208 0.83 1.00
Deflector de Virutas
215 1609B04664 4.70 5.69
Disco
225 1609B06301 1.18 1.43
Cable de cinta
231 1609B06266 1.18 1.43
Tuerca
232 1609B00691 1.70 2.06
Labio de goma
234 1609B03791 1.18 1.43
Arandela plana
235 1609B04225 0.83 1.00
Tira de goma
236 1609B04220 1.18 1.43
Tira de goma
238 1609B04222 1.18 1.43
TORNILLO M4X35
239 1609B00633 0.83 1.00
Soporte de batería para 10.8 V
240 1609B06262 4.10 4.96
Módulo Electrónico
241 16072335F8 148.65 179.87
JUEGO DE CABLES QS
242 1609B06832 18.19 22.01
Retenedor de Contacto
242 1609B06258 10.10 12.22
TORNILLO M4X35
244 1609B03361 0.83 1.00
Resorte de compresión
245 1609280477 1.18 1.43
TORNILLO M4X35
246 1609B05353 0.83 1.00
TORNILLO M4X35
246 1609B06800 0.83 1.00
Disco
247 1609B06267 0.83 1.00
Etiqueta
254 1609B06283 1.94 2.35
Etiqueta
255 1609B06285 1.94 2.35
Etiqueta
263 1609B06575 1.94 2.35
Arandela plana
284 1609B00703 1.18 1.43
Placa de identificación
808 1609BN0373 1.94 2.35
Ya no disponible, sin reemplazo
822 1609B01726
Tapa de protección contra el polvo
825 1609B04127 7.58 9.17
Pie
840 1609B06665 60.65 73.39
Regla de Inglete
843 1609B06578 13.93 16.86
Lámpara LED
844 1609B06666 7.58 9.17
Pasador
847 1609B06579 60.65 73.39
Yugo
848 1609B06663 49.56 59.97
BRAZO
849 1609B06664 44.82 54.23
Cubierta de engranaje
850 1609B05349 9.53 11.53
Paquete De Batería
851 1607A350AT 209.26 253.20
Paquete de baterías
851 1607A350CG 197.04 238.42
ANILLO DE SUJECIÓN D38X1,75
852 1609B04224 13.93 16.86
Cargador UK
853 2607225921 101.94 123.35
BOLSA PARA POLVO
854 1609B06278 5.83 7.05
TRANSMISIÓN SA
855 1609B06573 20.42 24.71
Resorte de torsión
866 1609B04124 10.73 12.98
BOTÓN
876 1609B05323 11.88 14.37
