Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601M51000 (GCM18V-216D)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

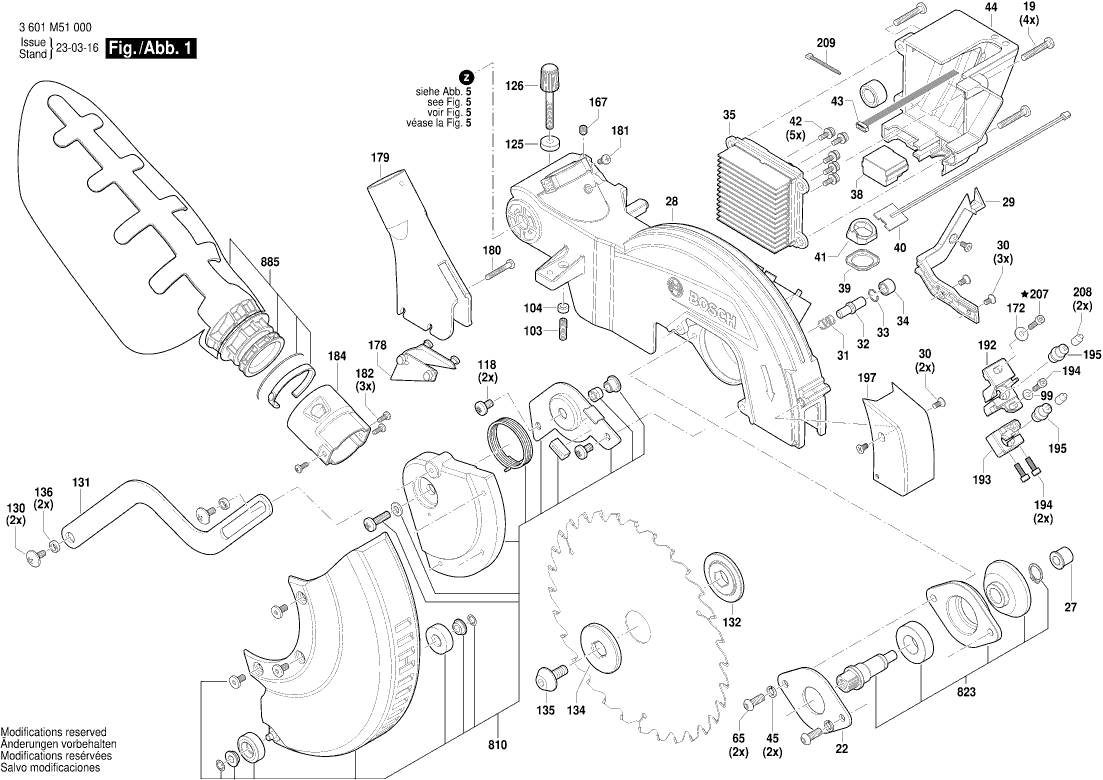

Dibujo técnico de los/las Bosch 3601M51000 (GCM18V-216D)
Lista de las piezas de repuesto de Bosch 3601M51000 (GCM18V-216D)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1609B07536 | 10.90 | 13.19 | |
| Interruptor | ||||
| 4 | 2607202558 | 12.82 | 15.51 | |
| Tornillo M5×30/4.8 | ||||
| 19 | 1609B07540 | 1.00 | 1.21 | |
| Etiqueta de Advertencia | ||||
| 20 | 1609B07541 | 1.49 | 1.80 | |
| Placa de montaje | ||||
| 22 | 1609B07542 | 2.86 | 3.46 | |
| Cojinete Poroso | ||||
| 27 | 1609B07547 | 4.18 | 5.06 | |
| BRAZO | ||||
| 28 | 1609B07548 | 80.26 | 97.11 | |
| Cubierta del cable | ||||
| 29 | 1609B07549 | 1.00 | 1.21 | |
| Tornillo M4×8 | ||||
| 30 | 1609B07550 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 31 | 1609B07551 | 1.00 | 1.21 | |
| Pasador de retención | ||||
| 32 | 1609B07552 | 2.04 | 2.47 | |
| Anillo de retención | ||||
| 33 | 1609B07553 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 34 | 1609B07554 | |||
| Módulo electrónico | ||||
| 35 | 16072335NJ | 136.48 | 165.14 | |
| Carcasa De La Lámpara | ||||
| 38 | 1609B07557 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 39 | 1609B07558 | |||
| Placa Led | ||||
| 40 | 1609B07560 | 7.46 | 9.03 | |
| Reflector DUO 110 | ||||
| 41 | 1609B07559 | 1.49 | 1.80 | |
| Ensamblaje De Tornillo Y Arandela M4×10/8.8 | ||||
| 42 | 1609B07561 | 1.00 | 1.21 | |
| Cable | ||||
| 43 | 1609B07562 | 2.08 | 2.52 | |
| CUBIERTA | ||||
| 44 | 1609B07563 | 4.94 | 5.98 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 45 | 1609B07564 | 1.00 | 1.21 | |
| Mango | ||||
| 46 | 1609B07565 | 14.94 | 18.08 | |
| Tornillo ST4.2×13/1022A | ||||
| 47 | 1609B07566 | 1.00 | 1.21 | |
| Soporte de batería para 10.8 V | ||||
| 48 | 1609B07567 | 2.86 | 3.46 | |
| JUEGO DE CABLES QS | ||||
| 49 | 1609B06831 | 14.94 | 18.08 | |
| Soporte de batería para 10.8 V | ||||
| 50 | 1609B07568 | 3.44 | 4.16 | |
| Botón | ||||
| 51 | 1609B07569 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 52 | 1609B07570 | 1.00 | 1.21 | |
| Anillo deflector de aire | ||||
| 53 | 1609B07571 | 2.08 | 2.52 | |
| Mango | ||||
| 54 | 1609B07572 | 13.13 | 15.89 | |
| Tornillo de placa | ||||
| 55 | 1609B07573 | 1.00 | 1.21 | |
| Tornillo y montaje de arandela M5×16/4.8 | ||||
| 56 | 1609B07574 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 62 | 1609B07580 | 1.00 | 1.21 | |
| Tornillo M6×16/8.8 | ||||
| 65 | 1609B07537 | 1.00 | 1.21 | |
| Tuerca De Bloqueo M6/5 | ||||
| 66 | 1609B07583 | 1.00 | 1.21 | |
| Placa límite RTSC/DTSC/ETSC | ||||
| 69 | 1609B07586 | 2.08 | 2.52 | |
| Tornillo M6×16/4.8 | ||||
| 72 | 1609B07633 | 1.00 | 1.21 | |
| Tornillo M6×16/4.8 | ||||
| 74 | 1609B08161 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 75 | 1609B07592 | 1.49 | 1.80 | |
| Pie de apoyo | ||||
| 76 | 1609B07593 | 1.49 | 1.80 | |
| Anillo de distancia AU 43 FF | ||||
| 77 | 1609B07594 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 78 | 1609B07595 | 1.00 | 1.21 | |
| Tuerca de ajuste | ||||
| 79 | 1609B07596 | 1.00 | 1.21 | |
| Base | ||||
| 80 | 1609B07597 | 122.80 | 148.59 | |
| Placa límite RTSC/DTSC/ETSC | ||||
| 81 | 1609B07598 | 1.49 | 1.80 | |
| Soporte Auxiliar | ||||
| 82 | 1609B07599 | 8.35 | 10.10 | |
| Tornillo | ||||
| 84 | 1609B07600 | 1.00 | 1.21 | |
| Placa de escala | ||||
| 85 | 1609B07601 | 2.08 | 2.52 | |
| Placa de Desgaste | ||||
| 86 | 1609B07602 | 5.81 | 7.03 | |
| Regla de Inglete | ||||
| 87 | 1609B07603 | 27.81 | 33.65 | |
| Regla de Inglete | ||||
| 92 | 1609B07608 | 13.13 | 15.89 | |
| Regla de Inglete | ||||
| 93 | 1609B07609 | 13.13 | 15.89 | |
| Tornillo M8×20/8.8 | ||||
| 94 | 1609B07610 | 1.00 | 1.21 | |
| Tornillo de Hombro M6×50/4.8 | ||||
| 95 | 1609B08159 | 1.49 | 1.80 | |
| Palanca de Bloqueo | ||||
| 96 | 1609B07612 | 4.94 | 5.98 | |
| BOTÓN | ||||
| 97 | 1609B07613 | 5.81 | 7.03 | |
| Diafragma | ||||
| 98 | 1609B07614 | 2.08 | 2.52 | |
| Anillo de distancia AU 43 FF | ||||
| 99 | 1609B07615 | 1.00 | 1.21 | |
| Varilla | ||||
| 100 | 1609B07616 | 3.44 | 4.16 | |
| PLACA DE MONTAJE | ||||
| 101 | 1609B07617 | 1.00 | 1.21 | |
| Tornillo de Presión M6×20/45H | ||||
| 103 | 1609B07619 | 1.00 | 1.21 | |
| Anillo de Retención de Goma | ||||
| 104 | 1609B07620 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 106 | 1609B07622 | 2.08 | 2.52 | |
| PUNTERO | ||||
| 107 | 1609B07623 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 112 | 1609B07628 | 1.00 | 1.21 | |
| Anillo de distancia AU 43 FF | ||||
| 113 | 1609B07629 | 1.00 | 1.21 | |
| Tornillo M6×10/4.8 | ||||
| 118 | 1609B07634 | 1.00 | 1.21 | |
| Tornillo M6×16/8.8 | ||||
| 119 | 1609B07635 | 1.00 | 1.21 | |
| Tuerca Estriada | ||||
| 125 | 1609B07639 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 126 | 1609B07640 | 2.40 | 2.90 | |
| Pasador de Bloqueo | ||||
| 127 | 1609B07641 | 3.44 | 4.16 | |
| Tuerca de ajuste | ||||
| 128 | 1609B07642 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 130 | 1609B07644 | 1.49 | 1.80 | |
| Fijador | ||||
| 131 | 1609B07645 | 11.37 | 13.76 | |
| Brida OS 400 EQ | ||||
| 132 | 1609B07604 | 6.73 | 8.14 | |
| Brida OS 400 EQ | ||||
| 134 | 1609B07606 | 4.94 | 5.98 | |
| Tornillo para roscar M6x25 MM | ||||
| 135 | 1619PA4354 | 1.49 | 1.80 | |
| MANGUITO ROSCADO | ||||
| 136 | 1609B07649 | 1.00 | 1.21 | |
| Placa de Desgaste | ||||
| 137 | 1609B07650 | 1.49 | 1.80 | |
| MANGUITO ROSCADO | ||||
| 138 | 1609B07651 | 2.86 | 3.46 | |
| Resorte de torsión TSF 55 | ||||
| 139 | 1609B07611 | 31.42 | 38.02 | |
| Eje del Disco de Presión | ||||
| 140 | 1609B07653 | 3.44 | 4.16 | |
| Placa límite RTSC/DTSC/ETSC | ||||
| 141 | 1609B07654 | 1.49 | 1.80 | |
| Resorte ondulado | ||||
| 143 | 1609B07655 | 1.00 | 1.21 | |
| Bloqueo Anti-Torsión | ||||
| 145 | 1609B07657 | 4.18 | 5.06 | |
| Eje del Disco de Presión | ||||
| 146 | 1609B07658 | 3.44 | 4.16 | |
| Tuerca M10/6 | ||||
| 147 | 1609B07659 | 1.00 | 1.21 | |
| PUNTERO | ||||
| 148 | 1609B07660 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 149 | 1609B07661 | 1.00 | 1.21 | |
| Placa de cubierta | ||||
| 150 | 1609B07662 | 2.08 | 2.52 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 151 | 1609B07663 | 1.00 | 1.21 | |
| Almohadilla de goma GCL 2-50C | ||||
| 152 | 1609B07664 | 1.00 | 1.21 | |
| Brazo del soporte | ||||
| 153 | 1609B07665 | 71.68 | 86.73 | |
| Resorte de compresión | ||||
| 154 | 1609B07666 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 155 | 1609B07667 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 156 | 1609B07668 | 1.00 | 1.21 | |
| Anillo de distancia AU 43 FF | ||||
| 157 | 1609B07669 | 1.00 | 1.21 | |
| Tornillo de Presión M10×110/45H | ||||
| 158 | 1609B07670 | 1.49 | 1.80 | |
| Volante Manual | ||||
| 160 | 1609B07672 | 4.18 | 5.06 | |
| Tornillo M6×20/10.9 | ||||
| 164 | 1609B07676 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 165 | 1609B07677 | 1.00 | 1.21 | |
| Tornillo de presión M6×8/45H | ||||
| 167 | 1609B07679 | 1.00 | 1.21 | |
| Tuerca M8/5 | ||||
| 168 | 1609B07680 | 1.00 | 1.21 | |
| Tornillo de presión M8×25/45H | ||||
| 169 | 1609B07681 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 171 | 1609B07683 | 1.00 | 1.21 | |
| Anillo de distancia AU 43 FF | ||||
| 172 | 1609B07684 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 173 | 1609B07685 | 1.49 | 1.80 | |
| Placa de Conexión | ||||
| 174 | 1609B07686 | 3.44 | 4.16 | |
| Manija TSC 55 | ||||
| 175 | 1609B07687 | 8.35 | 10.10 | |
| Tornillo de chapa ST4.8×16-F | ||||
| 176 | 1609B07688 | 1.00 | 1.21 | |
| Placa de detención | ||||
| 177 | 1609B07689 | 6.73 | 8.14 | |
| Labio de goma | ||||
| 178 | 1609B07690 | 1.00 | 1.21 | |
| Extracción de polvo | ||||
| 179 | 1609B07691 | 3.44 | 4.16 | |
| Tornillo de chapa ST4.2×25-F | ||||
| 180 | 1609B07692 | 1.00 | 1.21 | |
| Tornillo de Chapa ST4.2×9.5-F | ||||
| 181 | 1609B07693 | 1.00 | 1.21 | |
| Tornillo de Chapa ST3.5×9.5-F | ||||
| 182 | 1609B07694 | 1.00 | 1.21 | |
| Conector | ||||
| 184 | 1609B07696 | 1.49 | 1.80 | |
| MANGUITO ROSCADO | ||||
| 187 | 1609B07699 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 188 | 1609B07700 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 189 | 1609B07701 | 1.49 | 1.80 | |
| BOTÓN | ||||
| 190 | 1609B07702 | 1.49 | 1.80 | |
| Tornillo M5×10/4.8 | ||||
| 191 | 1609B07703 | 1.00 | 1.21 | |
| MONTAJE | ||||
| 192 | 1609B07704 | 1.49 | 1.80 | |
| MONTAJE | ||||
| 193 | 1609B07705 | 1.49 | 1.80 | |
| Tornillo M4×12/8.8 | ||||
| 194 | 1609B07706 | 1.00 | 1.21 | |
| Módulo láser | ||||
| 195 | 1609B07707 | 14.94 | 18.08 | |
| CUBIERTA | ||||
| 197 | 1609B07709 | 1.49 | 1.80 | |
| Llave hexagonal de casquillo | ||||
| 200 | 1609B07712 | 2.86 | 3.46 | |
| MONTAJE | ||||
| 201 | 1619PA7028 | 1.00 | 1.21 | |
| Palanca de Control | ||||
| 202 | 1609B07714 | 1.49 | 1.80 | |
| Tuerca de bloqueo M5/5 | ||||
| 203 | 1609B07715 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 204 | 1609B07716 | 1.49 | 1.80 | |
| Anillo O 6.7×1.8 | ||||
| 205 | 1609B07717 | 2.08 | 2.52 | |
| Tornillo M4×16/8.8 | ||||
| 207 | 1609B07719 | 1.00 | 1.21 | |
| Terminal de cable | ||||
| 208 | 1609B07720 | 1.00 | 1.21 | |
| Brida para cables | ||||
| 209 | 1609B07721 | 1.49 | 1.80 | |
| Etiqueta | ||||
| 211 | 1609B07722 | 1.49 | 1.80 | |
| Etiqueta | ||||
| 212 | 1609B07723 | 1.49 | 1.80 | |
| Etiqueta | ||||
| 213 | 1609B07724 | 1.49 | 1.80 | |
| Etiqueta | ||||
| 214 | 1609B07725 | 1.49 | 1.80 | |
| Etiqueta | ||||
| 215 | 1609B07726 | 1.49 | 1.80 | |
| Motor DC sin escobillas | ||||
| 802 | 1609B08350 | 110.30 | 133.46 | |
| Placa de identificación | ||||
| 808 | 1609B08264 | 2.40 | 2.90 | |
| Guarda inferior | ||||
| 810 | 1609B08166 | 31.42 | 38.02 | |
| Base DF 700 | ||||
| 812 | 1609B08268 | 71.68 | 86.73 | |
| EJE DE SALIDA SA | ||||
| 823 | 1609B07605 | 39.14 | 47.36 | |
| Brazo del soporte | ||||
| 829 | 1609B08267 | 52.45 | 63.46 | |
| Rodamiento de Rodillos Lineales | ||||
| 861 | 1609B08352 | 11.37 | 13.76 | |
| Soporte de extensión | ||||
| 870 | 1609B08167 | 31.42 | 38.02 | |
| BOLSA PARA POLVO | ||||
| 885 | 1609B07930 | 9.67 | 11.70 | |
| Abrazadera de tornillo ajustable | ||||
| 890 | 1609B06930 | 16.79 | 20.32 | |
| PLACA ANGULAR | ||||
| 898 | 1609B07675 | 31.42 | 38.02 | |
