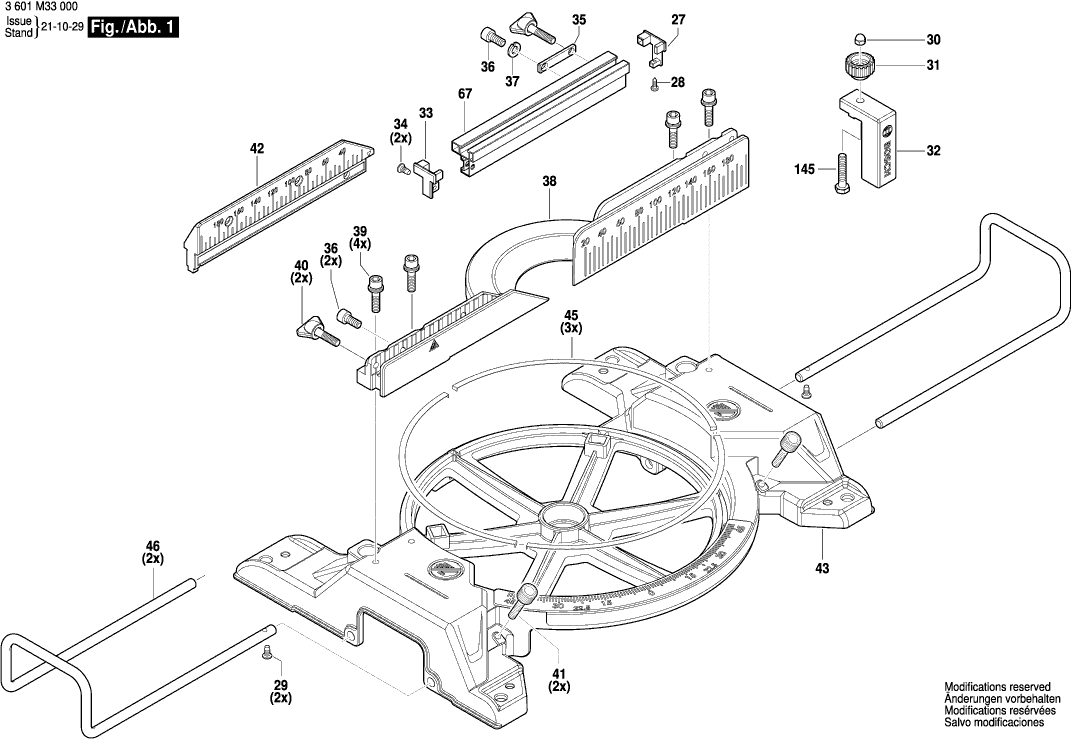

Dibujo técnico de los/las Bosch 3601M33000 ( GCM216 )

Lista de las piezas de repuesto de Bosch 3601M33000 ( GCM216 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1619PB6108 33.45 40.47
Interruptor
4 1619PB6110 7.58 9.17
Cable de alimentación
5 1619PB6111 6.54 7.91
OJAL
6 1619PB6112 1.18 1.43
Abrazadera de sujeción
7 1619PB6113 0.83 1.00
Placa de identificación
8 1619PB6114 1.94 2.35
KIT DE SERVICIO 115V
10 1619PB6115 9.53 11.53
Condensador de supresión de interferencias
12 1619PB6116 2.24 2.71
Tornillo de cabeza plana
19 1619PB6120 0.83 1.00
Placa de advertencia
20 1619PB6121 1.84 2.23
Etiqueta de Advertencia
20 1600A02S1Y 1.18 1.43
Cubierta
27 1619PB6128 1.18 1.43
Tornillo avellanado VN-HK 85 M5x10
28 1619PB6129 0.83 1.00
Tornillo de cabeza plana
29 1619PB6130 0.83 1.00
Tuerca hexagonal
30 1619PB6131 1.18 1.43
Perilla
31 1619PB6132 0.83 1.00
Bloque de parada
32 1619PB6133 3.31 4.01
Cubierta
33 1619PB6134 1.18 1.43
Tornillo de cabeza plana
34 1619PB6135 0.83 1.00
Almohadilla de guía
35 1619PB6136 1.18 1.43
Tornillo de cabeza cilíndrica
36 1619PB6137 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
37 1619PB6138 0.83 1.00
Regla de Inglete
38 1619PB6139 26.84 32.48
Tornillo de cabeza cilíndrica
39 1619PB6140 0.83 1.00
Perilla rotativa D34 M6/8T azul
40 1619PB6141 1.18 1.43
Perilla
41 1619PB6142 1.18 1.43
Regla de Inglete
42 1619PB6143 6.54 7.91
Cuerpo base
43 1619PB6144 44.82 54.23
Tornillo
44 1619PB6145 0.83 1.00
Almohadilla de guía
45 1619PB6146 1.94 2.35
Soporte de extensión
46 1619PB6147 5.83 7.05
Perno de retención
47 1619PB6148 2.24 2.71
Tuerca hexagonal
48 1619PB6149 0.83 1.00
Palanca de Bloqueo
49 1619PB6150 1.18 1.43
Muelle
50 1619PB6151 0.83 1.00
Tornillo
51 1619PB6152 0.83 1.00
Tornillo de cabeza plana
52 1619PB6153 0.83 1.00
Bloqueo del eje
53 1619PB6154 1.18 1.43
VARILLA ROSCADA
54 1619PB6155 0.83 1.00
Mesa giratoria
55 1619PB6156 36.85 44.59
Escala
56 1619PB6157 0.83 1.00
Arandela plana
57 1619PB6158 6.54 7.91
BARRA TOMMY
58 1619PB6159 2.71 3.28
Escala
59 1619PB6160 0.83 1.00
Munón
60 1619PB6161 13.93 16.86
Casquillo
61 1619PB6162 0.83 1.00
BARRA TOMMY
62 1619PB6163 1.70 2.06
Arandela plana
63 1619PB6164 0.83 1.00
Eje de pivote
64 1619PB6165 1.94 2.35
Arandela plana
65 1619PB6166 0.83 1.00
Tuerca
66 1619PB6167 0.83 1.00
Rail
67 1619PB6168 4.10 4.96
Palanca de Bloqueo
68 1619PB6169 1.70 2.06
Tornillo
69 1619PB6170 0.83 1.00
VARILLA ROSCADA
70 1619PB6171 0.83 1.00
Muelle
71 1619PB6172 2.71 3.28
Perno de bloqueo HKC 55
72 1619PB6173 1.18 1.43
Anillo O
73 1619PB6174 0.83 1.00
VARILLA ROSCADA
74 1619PB6175 0.83 1.00
Arandela plana
75 1619PB6176 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
76 1619PB6177 0.83 1.00
Tuerca hexagonal
77 1619PB6178 0.83 1.00
Tornillo de cabeza plana
78 1619PB6179 0.83 1.00
Indicador
79 1619PB6180 1.18 1.43
Adjunto
80 1619PB6181 1.70 2.06
DEFLECTOR DE POLVO
81 1619PB6182 0.83 1.00
DEFLECTOR DE POLVO
82 1619PB6183 1.18 1.43
Tornillo de cabeza plana
83 1619PB6184 0.83 1.00
Cubierta
84 1619PB6185 1.18 1.43
Tornillo avellanado VN-HK 85 M5x10
85 1619PB6186 0.83 1.00
LENTE
86 1619PB6188 0.83 1.00
Parte de la carcasa
88 1619PB6190 1.18 1.43
Módulo láser
89 1619PB6191 5.83 7.05
VARILLA ROSCADA
90 1619PB6192 1.18 1.43
Cubierta
91 1619PB6193 1.18 1.43
Botón
92 1619PB6194 0.83 1.00
Muelle
93 1619PB6195 1.18 1.43
Bloqueo del eje
94 1619PB6196 1.94 2.35
Anillo deflector de aire
95 1619PB6197 1.18 1.43
Tornillo de cabeza plana
96 1619PB6198 0.83 1.00
Cubierta del cojinete RTS 400 REQ
97 1619PB6199 1.70 2.06
Tapa del cepillo
98 1619PB6200 1.94 2.35
VARILLA ROSCADA
99 1619PB6201 0.83 1.00
Tornillo de cabeza plana
100 1619PB6202 0.83 1.00
Tapa final
101 1619PB6203 1.70 2.06
Tornillo de Hombro
102 1619PB6204 0.83 1.00
Vínculo
103 1619PB6205 4.10 4.96
Tornillo de cabeza plana
104 1619PB6206 0.83 1.00
TIRA
105 1619PB6207 1.18 1.43
Anillo de bloqueo
106 1619PB6208 0.83 1.00
PIEZA POLAR
107 1619PB6209 0.83 1.00
Tuerca
108 1619PB6210 0.83 1.00
Cubierta Protectora
109 1619PB6211 11.88 14.37
Resorte de compresión
110 1619PB6212 0.83 1.00
Tornillo Torx de cabeza plana
111 1619PB6213 0.83 1.00
Placa de cubierta
112 1619PB6214 1.70 2.06
Tornillo
113 1619PB6215 1.18 1.43
Brida de sujeción
114 1619PB6216 1.94 2.35
Brida de sujeción
116 1619PB6218 2.24 2.71
Tornillo de cabeza plana
117 1619PB6219 0.83 1.00
Piedra de Ranura en T
122 1619PB6224 0.83 1.00
TRANSMISIÓN SA
123 1619PB6225 13.93 16.86
Clip BHC 18
124 1619PB6226 0.83 1.00
Bloqueo KS 60 E
126 1619PB6228 0.83 1.00
TRANSFORMADOR
127 1619PB6229 5.83 7.05
Inductor
128 1619PB6230 1.18 1.43
Vínculo
129 1619PB6231 0.83 1.00
Bloque terminal
130 1619PB6232 1.18 1.43
Tornillo de cabeza plana
131 1619PB6233 0.83 1.00
Manija TSC 55
132 1619PB6234 4.10 4.96
Tornillo de cabeza plana
133 1619PB6235 0.83 1.00
Tornillo de cabeza plana
134 1619PB6236 0.83 1.00
Manija TSC 55
135 1619PB6237 2.24 2.71
Tornillo de cabeza plana
136 1619PB6238 0.83 1.00
Interruptor
137 1619PB6239 1.94 2.35
Gatillo
138 1619PB6240 0.83 1.00
Muelle
139 1619PB6241 0.83 1.00
Vínculo
141 1619PB6243 0.83 1.00
Muelle
142 1619PB6244 0.83 1.00
Manija TSC 55
143 1619PB6245 4.10 4.96
Tornillo
145 1619PB8621 0.83 1.00
TORNILLO M4X35
146 1619PB8622 0.83 1.00
Llave de tubo hexagonal
651 1619PB6247 2.71 3.28
ABRAZADERA DE CABLE
652 1619PB6250 4.10 4.96
BOLSA PARA POLVO
669 1619PB6246 2.71 3.28
Carcasa del motor
801 1619PB6251 15.71 19.01
Armazón
803 1619PB6285 49.56 59.97
Caja de engranajes
814 1619PB6252 36.85 44.59
Cubierta del cojinete RTS 400 REQ
818 1619PB6217 13.93 16.86
