Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601M19100 ( GCM8SJL )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

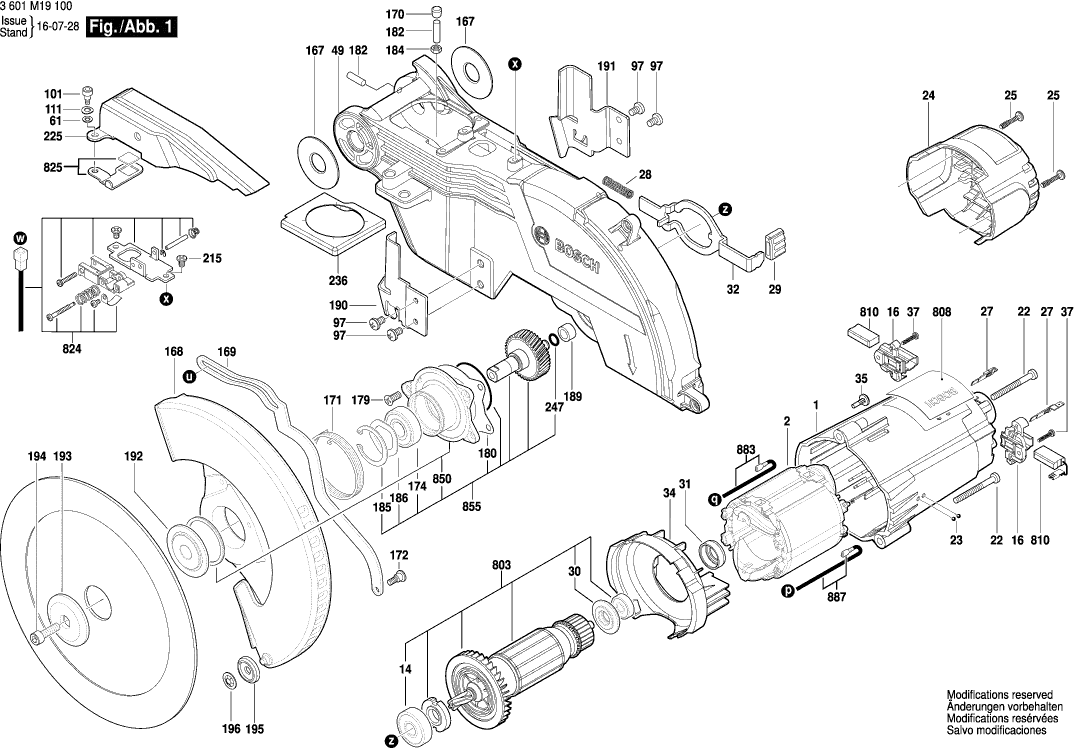

Dibujo técnico de los/las Bosch 3601M19100 ( GCM8SJL )

Lista de las piezas de repuesto de Bosch 3601M19100 ( GCM8SJL )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1609B04181 15.71 19.01
Campo 230V
2 1619P04474 29.75 36.00
Interruptor de encendido y apagado
4 1609B04211 9.53 11.53
Cable de alimentación
5 1609B02952 12.41 15.02
Guardacables
6 1609B01533 0.83 1.00
Clip de cable
7 1609B00821 0.83 1.00
Placa de cubierta de cojinete
14 1619P06374 6.54 7.91
PORTACEPILLO
16 1619P06212 6.54 7.91
TORNILLO M4X35
19 1619P03833 0.83 1.00
Etiqueta de Advertencia
20 1609B02127 1.94 2.35
TORNILLO M4X35
22 1609B04117 0.83 1.00
Bola AZUL
23 1619P00291 0.83 1.00
Cubierta
24 1609B04008 5.33 6.45
Tornillo especial
25 1609B00921 0.83 1.00
Enchufe de ángulo recto
27 1619P06213 1.18 1.43
Resorte de compresión
28 1619P01642 0.83 1.00
Tapa
29 1609B04070 1.18 1.43
Aro de sello
30 1609B04071 1.18 1.43
Anillo de goma 10 MM ANCHO
31 1609B04072 0.83 1.00
Soporte de Guía
32 1609B04073 4.70 5.69
Placa de desviación
34 1609B04075 1.18 1.43
Cubierta TURBO II
35 1609B04200 0.83 1.00
Cubierta TURBO II
36 1609B04202 0.83 1.00
TORNILLO M4X35
37 1609B04208 0.83 1.00
Regla de Inglete
43 1609B04183 15.71 19.01
Regla de Inglete
44 1609B04182 15.71 19.01
No hay información disponible, no se puede pedir
45 1609B03724
BRAZO
49 1609B04015 55.25 66.85
Cubierta
51 1609B03746 5.33 6.45
Manija Del Interruptor
52 1609B04009 15.71 19.01
Caja de empalmes
53 1609B04023 11.88 14.37
Placa de detención
57 1609B03704 5.83 7.05
BOTÓN
59 1609B05382 0.83 1.00
TORNILLO M4X35
60 1609B03711 0.83 1.00
Arandela plana
61 1609B00863 0.83 1.00
Indicador DF 700
62 1609B00717 0.83 1.00
Placa de Desgaste
63 1609B03714 3.31 4.01
Palanca de Bloqueo
65 1609B00232 1.18 1.43
Palanca de Bloqueo
66 1609B00233 0.83 1.00
Tornillo de Hombro
67 1609B00236 1.18 1.43
Resorte de compresión
68 1609B00237 0.83 1.00
Tornillo de Hombro
69 1609B00238 1.18 1.43
TORNILLO DE BLOQUEO
70 1609B01435 1.18 1.43
TORNILLO DE BLOQUEO
71 1609B01436 1.18 1.43
Tornillo
72 1609B05203 0.83 1.00
Disco
73 1609B00670 1.18 1.43
Tuerca de bloqueo
74 1609B00704 0.83 1.00
Tornillo especial
75 1609B04067 0.83 1.00
Tuerca Especial
76 1609B04069 0.83 1.00
MANGUITO EXCÉNTRICO
76 1609B01654 0.83 1.00
Casquillo de goma
77 1609B00705 0.83 1.00
TORNILLO M4X35
78 1609B03722 0.83 1.00
Disco
79 1609B00669 0.83 1.00
Anillo de goma 10 MM ANCHO
80 1609BP7098 0.83 1.00
Llave hexagonal de casquillo
81 1609BP7026 2.24 2.71
Clip Final
83 1609B01992 0.83 1.00
PLACA DE SOPORTE
84 1609B03717 5.33 6.45
Bandeja de Polvo
85 1609B03718 1.94 2.35
Varilla
86 1609B04080 4.70 5.69
BOTÓN
87 1609B04079 5.83 7.05
Resorte de compresión
89 1609B03721 0.83 1.00
ABRAZADERA DE CABLE
93 1609BP7341 0.83 1.00
Pie de apoyo
94 1609B03727 1.70 2.06
Placa de Desgaste
95 1609B03729 0.83 1.00
Eje de pivote
96 1609B04108 3.31 4.01
TORNILLO M4X35
97 1609B04086 1.70 2.06
TORNILLO M4X35
98 1609B03723 0.83 1.00
Arandela plana
99 1609B01324 0.83 1.00
Tuerca
100 1609B01949 0.83 1.00
Tornillo de hombro
101 1609B01462 0.83 1.00
Tornillo de hombro
102 1609B01463 0.83 1.00
Bloque Deslizante
103 1609B01464 0.83 1.00
Resorte de compresión
104 1609B01479 0.83 1.00
VARILLA ROSCADA
105 1609BP7143 0.83 1.00
TORNILLO M4X35
106 1609B01388 0.83 1.00
Trinquete
107 1609B03760 8.45 10.22
Palanca de Control
108 1609B03733 3.31 4.01
BARRA TOMMY
109 1609B03734 11.88 14.37
Trinquete
110 1609B03737 1.18 1.43
Lavadora
111 1609B01668 0.83 1.00
Disco
112 1609B00675 0.83 1.00
Elemento de Bloqueo
113 1609B03738 9.53 11.53
Placa límite RTSC/DTSC/ETSC
114 1609B03739 0.83 1.00
Resorte de Hoja
115 1609B05370 1.18 1.43
Placa de Cerradura
116 1609B03741 1.94 2.35
PERNO DE AJUSTE
117 1609B03742 0.83 1.00
Placa de Desgaste
118 1609B01457 0.83 1.00
Indicador DF 700
119 1609B03758 1.18 1.43
Tornillo de cabeza hexagonal
122 1609B03749 0.83 1.00
ABRAZADERA DE CABLE
123 1609BP7343 0.83 1.00
BOTÓN
124 1609B03755 1.18 1.43
ROTOR
125 1609B03772 9.53 11.53
Arandela de fieltro D 20/14 2mm
126 1609B03763 0.83 1.00
Placa de Fricción
127 1609B03770 5.83 7.05
Eje
128 1609B00370 1.18 1.43
Anillo de retención
129 1609B00690 0.83 1.00
Placa de Fricción
130 1609B03773 5.83 7.05
Tuerca hexagonal
131 1609B01041 0.83 1.00
Perno de bloqueo HKC 55
132 1609B03776 0.83 1.00
Pasador De Pivote
133 1609B03771 5.33 6.45
Tornillo de Hombro
134 1609B03779 1.18 1.43
Perno de bloqueo HKC 55
136 1609B03767 2.24 2.71
Clip
137 1609B03757 1.18 1.43
Anillo O
138 1609B00601 1.18 1.43
Placa de mango
140 1609B03745 2.24 2.71
Manija TSC 55
141 1609B03747 8.45 10.22
Tornillo de placa
142 1609B03768 0.83 1.00
Tope Deslizante
143 1609B03753 1.18 1.43
Tuerca Especial
144 1609B03752 2.71 3.28
Arandela de Resorte Ø27,5x38,4 MM
145 1609B00660 0.83 1.00
Tornillo de Hombro
147 1609B00351 0.83 1.00
BOTÓN
148 1609B00382 4.10 4.96
Resorte de compresión
149 1609B00417 0.83 1.00
Placa de Retención
150 1609B03765 1.18 1.43
Placa de Retención
151 1609B03766 1.18 1.43
Extracción de polvo
152 1609B03750 6.54 7.91
VARILLA ROSCADA
153 1609B03777 0.83 1.00
Extracción de polvo
154 1609B03751 6.54 7.91
ABRAZADERA DE CABLE
155 1609B01512 0.83 1.00
Clip de cable
156 1609B00339 1.70 2.06
Manguera de vacío
158 1609B03782 7.58 9.17
Tope de ángulo Winkelanschlag AGC 18
159 1609B03783 1.18 1.43
TORNILLO M4X35
162 1609B00623 0.83 1.00
Tornillo para chapa B4,8x107,5 MM
163 1609B01168 0.83 1.00
TORNILLO M4X35
164 1609B01690 0.83 1.00
Placa de Desgaste
167 1609B01602 0.83 1.00
Guarda inferior
168 1609B04188 11.88 14.37
Vínculo
169 1609B04001 9.53 11.53
Cubierta TURBO II
170 1609B04002 0.83 1.00
Muelle
171 1609B04004 1.18 1.43
TORNILLO M4X35
172 1609BP7145 0.83 1.00
RODAMIENTO DE BOLAS
174 1609B01255 4.70 5.69
Tornillo de placa
175 1609B04010 0.83 1.00
Tornillo de placa
177 1609B05231 0.83 1.00
Tuerca de bloqueo
178 1609B00974 1.18 1.43
Tornillo de placa
179 1609BP7134 0.83 1.00
Sello
180 1609B04248 1.18 1.43
VARILLA ROSCADA
182 1609B04205 0.83 1.00
Tuerca
184 1609B04207 0.83 1.00
Anillo de bloqueo
185 1609BP7068 1.18 1.43
Disco
186 1609BP7050 1.94 2.35
RODAMIENTO DE BOLAS
187 1609B03774 9.53 11.53
Casquillo Espaciador
188 1609B03780 0.83 1.00
COJINETE DE MANGA
189 1600200029 2.24 2.71
Deflector
190 1609B04017 3.31 4.01
Deflector
191 1609B04028 5.33 6.45
Brida De Fijación
192 1609B04018 5.83 7.05
Brida de sujeción
193 1609B06289 3.31 4.01
Tornillo de Brida
194 1609BP7061 1.70 2.06
PIEZA POLAR
195 1609B04020 0.83 1.00
Estantería
196 1609B00458 0.83 1.00
Gatillo
197 1609B04029 1.18 1.43
Barra de bloqueo
198 1609B04021 1.18 1.43
Resorte de compresión
199 1609B04022 0.83 1.00
Tornillo de placa
200 1609B00637 0.83 1.00
TORNILLO M4X35
201 1609B00973 0.83 1.00
TORNILLO M4X35
202 1609B00627 1.70 2.06
Tubo retractil
214 1609B00583 0.83 1.00
TORNILLO M4X35
215 1609B01561 0.83 1.00
Cubierta TURBO II
225 1609B04077 1.18 1.43
PCB
229 1609B04114 15.71 19.01
Placa de cubierta
230 1609B04219 1.18 1.43
CABLE
231 1609B04210 1.94 2.35
Interruptor
232 1609B05392 3.31 4.01
Módulo de arranque suave
233 1609B03797 36.85 44.59
Labio de goma
234 1609B03791 1.18 1.43
Labio de goma
235 1609B03792 1.18 1.43
Tira de goma
236 1609B04220 1.18 1.43
Tira de goma
238 1609B04222 1.18 1.43
Correa
239 1609B00813 0.83 1.00
Bloque de Conexión 230V
240 1609BP7059 1.18 1.43
Etiqueta de Advertencia
241 1609B04111 1.94 2.35
Etiqueta de Advertencia
242 1609B04112 1.94 2.35
TORNILLO M4X35
243 1609B00633 0.83 1.00
Tuerca
244 1609B00691 1.70 2.06
Arandela plana
245 1609B04225 0.83 1.00
Tornillo de hombro
246 1609B05201 1.18 1.43
Anillo O
247 1609B04228 3.31 4.01
Cinta para Cables
248 1609B01538 0.83 1.00
Cubierta ciega
252 1609B05298 0.83 1.00
TIRA
255 1609B05296 0.83 1.00
TORNILLO M4X35
257 1609B05270 0.83 1.00
Barra de Sujeción
258 1609B05236 2.24 2.71
TORNILLO M4X35
259 1609B05268 0.83 1.00
Tuerca
260 1609B01949 0.83 1.00
TORNILLO M4X35
261 1609B01665 0.83 1.00
Tornillo de Hombro
262 1609B04744 0.83 1.00
ANILLO DE SUJECIÓN D38X1,75
652 1609B04224 13.93 16.86
Ensamblaje de armadura 230V
803 1609B03793 91.56 110.79
Placa de identificación
808 1609BN0134 1.94 2.35
KIT DE SERVICIO 115V
810 1609B06661 12.41 15.02
CONDENSADOR
811 1609B04141 1.18 1.43
Ya no disponible, sin reemplazo
824 1609B01726
Tapa de protección contra el polvo
825 1609B04127 7.58 9.17
Base de montaje
840 1609B03744 187.62 227.02
Mesa de alimentación
841 1609B04128 18.19 22.01
Mesa de alimentación
842 1609B05388 20.42 24.71
Regla de Inglete
845 1609B06954 29.75 36.00
Base DF 700
846 1609B05339 113.29 137.08
Pasador
847 1609B04123 55.25 66.85
Yugo
848 1609B03788 81.47 98.58
Cubierta de engranaje
850 1609B05349 9.53 11.53
EJE DE SALIDA SA
855 1609B03789 36.85 44.59
Extracción de polvo
857 1609B04125 11.88 14.37
Resorte de torsión
866 1609B04124 10.73 12.98
Cable de conexión
882 1609B04026 0.83 1.00
Cable de conexión
883 1609B04027 1.18 1.43
Cable de conexión
884 1609B04087 0.83 1.00
Cable de conexión
885 1609B04088 0.83 1.00
Cable de conexión
886 1609B04089 0.83 1.00
Cable de conexión
887 1609B04100 1.18 1.43
Cable de conexión
888 1609B04101 0.83 1.00
Palanca KA 65
890 1609B05340 3.31 4.01
Placa límite RTSC/DTSC/ETSC
891 1609B02365 1.18 1.43
TORNILLO M4X35
892 1609B00263 1.70 2.06
TORNILLO M4X35
893 1609B00678 0.83 1.00
