Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601D91C00 ( GCN45-15 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

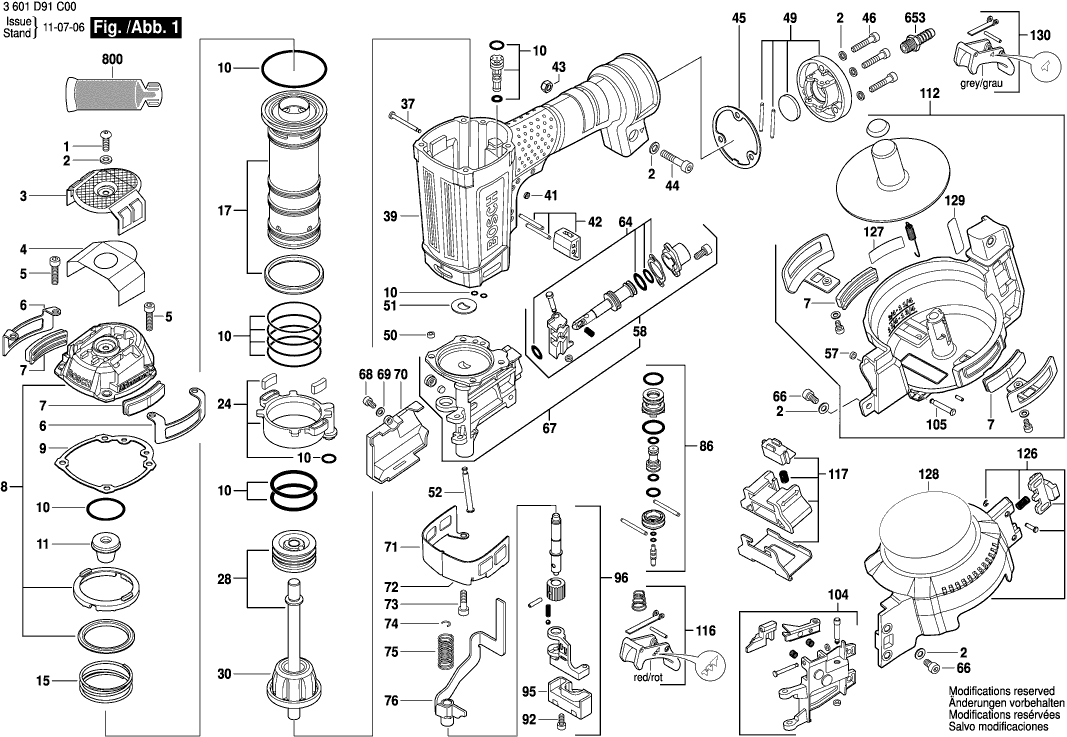

Dibujo técnico de los/las Bosch 3601D91C00 ( GCN45-15 )
Lista de las piezas de repuesto de Bosch 3601D91C00 ( GCN45-15 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 1 | 2610001664 | 0.83 | 1.00 | |
| Anillo de distancia AU 43 FF | ||||
| 2 | 2610001665 | 0.83 | 1.00 | |
| Placa de cubierta | ||||
| 3 | 2610006300 | 7.58 | 9.17 | |
| Placa de sellado | ||||
| 4 | 2610006301 | 4.70 | 5.69 | |
| TORNILLO M4X35 | ||||
| 5 | 2610005311 | 0.83 | 1.00 | |
| Protector | ||||
| 6 | 2610006302 | 5.83 | 7.05 | |
| Almohadilla | ||||
| 7 | 2610006303 | 4.70 | 5.69 | |
| Cubierta Del Cilindro | ||||
| 8 | 2610006304 | 49.56 | 59.97 | |
| Placa de sellado | ||||
| 9 | 2610006305 | 7.58 | 9.17 | |
| Anillo O | ||||
| 10 | 2610006306 | 20.42 | 24.71 | |
| AMORTIGUADOR | ||||
| 11 | 2610006307 | 7.58 | 9.17 | |
| Muelle Helicoidal | ||||
| 15 | 2610006308 | 5.33 | 6.45 | |
| Cilindro del Pistón | ||||
| 17 | 2610006309 | 73.72 | 89.20 | |
| Soporte de Cilindro | ||||
| 24 | 2610006310 | 13.93 | 16.86 | |
| Pistón de potencia | ||||
| 28 | 2610006311 | 40.61 | 49.14 | |
| AMORTIGUADOR | ||||
| 30 | 2610006312 | 33.45 | 40.47 | |
| PASADOR | ||||
| 37 | 2610005337 | 1.70 | 2.06 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 39 | 2610006313 | 113.29 | 137.08 | |
| Anillo O | ||||
| 41 | 2610005338 | 0.83 | 1.00 | |
| Bloque de guía | ||||
| 42 | 2610001687 | 5.33 | 6.45 | |
| Tuerca de bloqueo | ||||
| 43 | 2610005245 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 44 | 2610006314 | 1.18 | 1.43 | |
| Placa de sellado | ||||
| 45 | 2610005326 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 46 | 2610006315 | 0.83 | 1.00 | |
| Cubierta | ||||
| 49 | 2610005327 | 23.75 | 28.74 | |
| Cubierta | ||||
| 50 | 2610006316 | 1.18 | 1.43 | |
| Placa De Sello De Plomo | ||||
| 51 | 2610006317 | 1.70 | 2.06 | |
| PASADOR | ||||
| 52 | 2610006318 | 4.70 | 5.69 | |
| Anillo O | ||||
| 57 | 2610006319 | 1.18 | 1.43 | |
| Alimentación | ||||
| 58 | 2610006320 | 91.56 | 110.79 | |
| Etiqueta | ||||
| 64 | 2610013695 | 7.58 | 9.17 | |
| TORNILLO M4X35 | ||||
| 66 | 2610006321 | 1.18 | 1.43 | |
| ESTUDIAR | ||||
| 67 | 2610006322 | 209.26 | 253.20 | |
| TORNILLO M4X35 | ||||
| 68 | 2610005335 | 1.18 | 1.43 | |
| Disco | ||||
| 69 | 2610005300 | 0.83 | 1.00 | |
| Cubierta TURBO II | ||||
| 70 | 2610006323 | 5.83 | 7.05 | |
| Cubierta TURBO II | ||||
| 71 | 2610006324 | 5.83 | 7.05 | |
| Cubierta TURBO II | ||||
| 72 | 2610006325 | 5.83 | 7.05 | |
| TORNILLO M4X35 | ||||
| 73 | 2610006326 | 0.83 | 1.00 | |
| Clip de Resorte | ||||
| 74 | 2610001684 | 0.83 | 1.00 | |
| Muelle Helicoidal | ||||
| 75 | 2610006327 | 1.70 | 2.06 | |
| Palanca de seguridad | ||||
| 76 | 2610006328 | 23.75 | 28.74 | |
| Gatillo | ||||
| 86 | 2610001706 | 12.41 | 15.02 | |
| TORNILLO M4X35 | ||||
| 92 | 2610006329 | 1.70 | 2.06 | |
| SOPORTE | ||||
| 95 | 2610006330 | 29.75 | 36.00 | |
| Palanca de seguridad | ||||
| 96 | 2610006331 | 44.82 | 54.23 | |
| Cubierta TURBO II | ||||
| 104 | 2610006332 | 40.61 | 49.14 | |
| PASADOR | ||||
| 105 | 2610006333 | 1.18 | 1.43 | |
| Cartucho de uñas | ||||
| 112 | 2610006334 | 55.25 | 66.85 | |
| Varilla De Activación | ||||
| 116 | 2610006335 | 13.93 | 16.86 | |
| Guía | ||||
| 117 | 2610006336 | 15.71 | 19.01 | |
| Cartucho de uñas | ||||
| 126 | 2610006337 | 23.75 | 28.74 | |
| Placa de identificación | ||||
| 127 | 2610015521 | 1.94 | 2.35 | |
| Etiqueta de Advertencia | ||||
| 128 | 2610005263 | 2.71 | 3.28 | |
| Válvula de Cambio | ||||
| 129 | 2610005264 | 1.94 | 2.35 | |
| Varilla De Activación | ||||
| 130 | 2610006338 | 11.88 | 14.37 | |
| Acoplamiento | ||||
| 653 | 1600A00079 | 5.83 | 7.05 | |
| GRASA | ||||
| 800 | 2610005257 | 5.83 | 7.05 | |
