Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JK8000 ( GCU18V-30 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

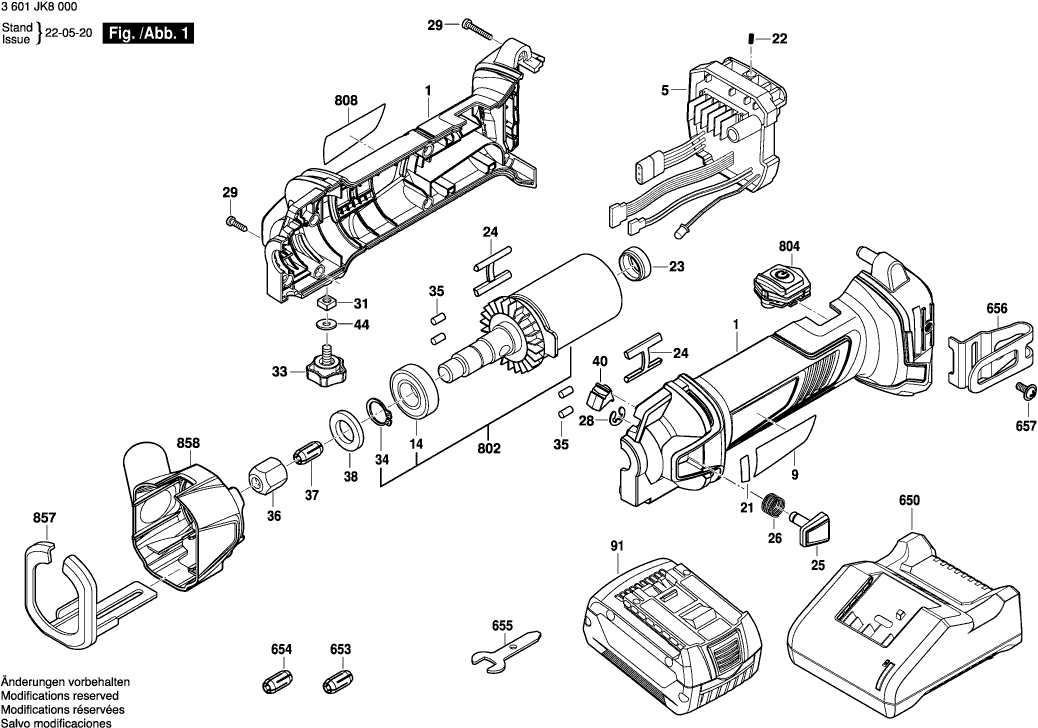

Dibujo técnico de los/las Bosch 3601JK8000 ( GCU18V-30 )
Lista de las piezas de repuesto de Bosch 3601JK8000 ( GCU18V-30 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto del alojamiento | ||||
| 1 | 1619PB9219 | 5.33 | 6.45 | |
| Módulo Electrónico | ||||
| 5 | 1619PB7423 | 60.65 | 73.39 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619PB9208 | 2.71 | 3.28 | |
| MANGUITO | ||||
| 14 | 1619PB7442 | 7.58 | 9.17 | |
| Etiqueta | ||||
| 21 | 1619PB9209 | 4.10 | 4.96 | |
| Muelle | ||||
| 22 | 1619PB7433 | 0.83 | 1.00 | |
| Tapa de goma | ||||
| 23 | 1619PB7419 | 0.83 | 1.00 | |
| Almohadilla de goma GCL 2-50C | ||||
| 24 | 1619PB7412 | 0.83 | 1.00 | |
| Elemento de Bloqueo | ||||
| 25 | 1619PB7404 | 0.83 | 1.00 | |
| Resorte de bloqueo | ||||
| 26 | 1619PB7430 | 0.83 | 1.00 | |
| CUELLO | ||||
| 28 | 1619PB7441 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 29 | 1619PB7443 | 0.83 | 1.00 | |
| Tuerca cuadrada | ||||
| 31 | 1619PB7453 | 0.83 | 1.00 | |
| BOTÓN | ||||
| 33 | 1619PB7411 | 1.18 | 1.43 | |
| CUELLO | ||||
| 34 | 1619PB7440 | 0.83 | 1.00 | |
| Almohadilla de goma GCL 2-50C | ||||
| 35 | 1619PB7414 | 1.18 | 1.43 | |
| Tuerca | ||||
| 36 | 2610909203 | 5.83 | 7.05 | |
| CASQUILLO | ||||
| 37 | 1619PC0020 | 7.58 | 9.17 | |
| FIELTRO | ||||
| 38 | 1619PB7438 | 0.83 | 1.00 | |
| Cubierta TURBO II | ||||
| 40 | 1619PB7405 | 0.83 | 1.00 | |
| Disco | ||||
| 44 | 1619PB9244 | 0.83 | 1.00 | |
| Paquete de baterías GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 650 | 2607226251 | 67.25 | 81.37 | |
| CASQUILLO | ||||
| 653 | 2615295091 | 8.45 | 10.22 | |
| Casquillo de Tornillo 6,35 Ø | ||||
| 654 | 2610924080 | 5.83 | 7.05 | |
| Llave de Montaje | ||||
| 655 | 2610925591 | 1.18 | 1.43 | |
| Clip | ||||
| 656 | 2609111584 | 2.71 | 3.28 | |
| TORNILLO M4X35 | ||||
| 657 | 1619PB9292 | 0.83 | 1.00 | |
| Grupo de motor | ||||
| 802 | 1619PB9291 | 73.72 | 89.20 | |
| Montaje de interruptor | ||||
| 804 | 1619PB9296 | 5.33 | 6.45 | |
| Placa de identificación | ||||
| 808 | 1619PB9214 | 2.71 | 3.28 | |
| PLACA DE MONTAJE | ||||
| 857 | 1619PB7458 | 4.10 | 4.96 | |
| Cubierta TURBO II | ||||
| 858 | 1619PB7418 | 1.94 | 2.35 | |
