Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601188703 ( GDB1600DE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

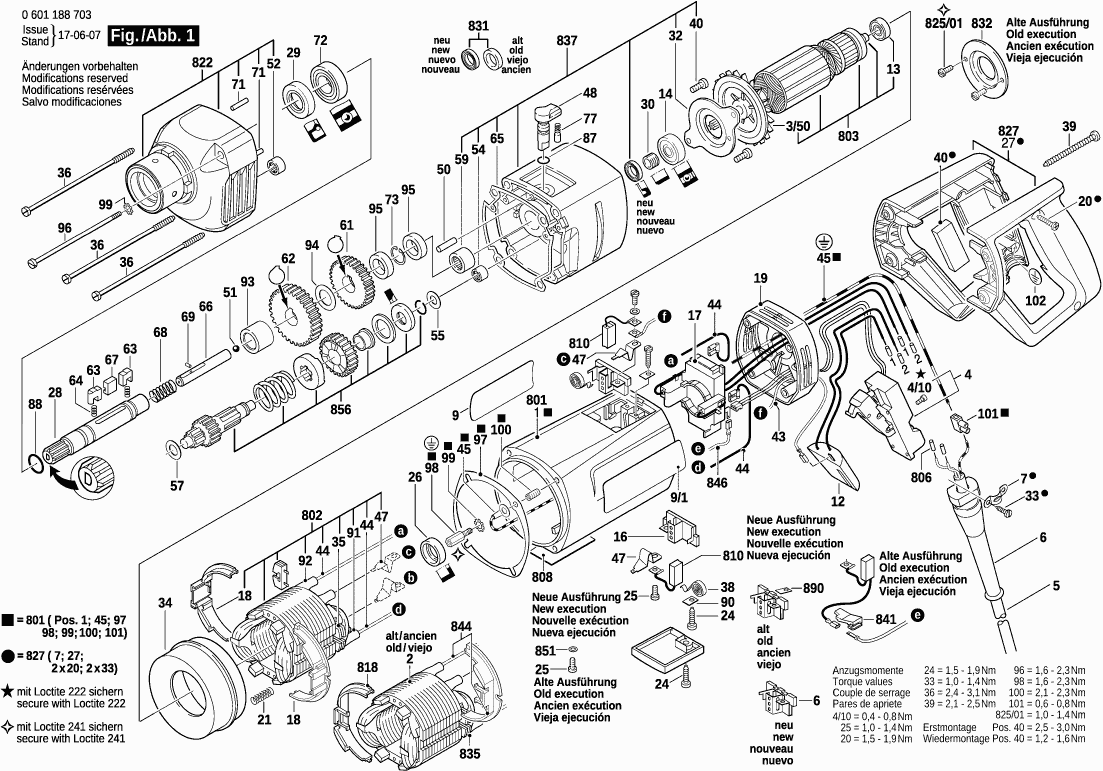

Dibujo técnico de los/las Bosch 0601188703 ( GDB1600DE )

Lista de las piezas de repuesto de Bosch 0601188703 ( GDB1600DE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Ya no disponible, sin reemplazo
3/50 3606610002
Interruptor
4 3607200074 36.85 44.59
Tornillo de cabeza cilíndrica
4/10 2910011082 0.83 1.00
Cable de alimentación
5 3604460067 29.75 36.00
OJAL
6 3600703011 2.24 2.71
Abrazadera de sujeción
7 1601302013 1.18 1.43
Placa del fabricante GBH 2000
9 3601110512 2.24 2.71
Placa de Referencia
9/1 3601110433 3.31 4.01
Ya no disponible, sin reemplazo
12 3607328013
RODAMIENTO DE BOLAS OSC 18
13 2600905032 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
14 3600905131 8.45 10.22
PORTACEPILLO
16 3604336012 4.70 5.69
Regulador de velocidad
17 1607233156 40.61 49.14
Anillo Segmentado
18 3600460006 1.94 2.35
Cubierta
19 3605500153 3.31 4.01
Tornillo Torx con cabeza ovalada 4x30
20 2914201507 0.83 1.00
Resorte de compresión
21 1604613006 1.18 1.43
CUBIERTA
23 3605500063 3.31 4.01
Tornillo de placa
24 2910211019 0.83 1.00
Tornillo de cabeza cilíndrica
25 2910021118 0.83 1.00
Anillo Intermedio
26 1600502011 1.94 2.35
Husillo de Taladro
28 3606135005 91.56 110.79
Sello de labio del eje rotatorio
29 3600283042 13.93 16.86
Anillo Intermedio
30 1600300090 2.71 3.28
Cubierta del cojinete RTS 400 REQ
32 3605500156 4.70 5.69
Tornillo de placa
33 2910211011 0.83 1.00
Anillo deflector de aire
34 3600499016 3.31 4.01
Guardacables
35 3601025003 1.18 1.43
Tornillo de engrase AW 10 3x25
36 3603435024 1.94 2.35
Muelle en espiral AGC 18
38 3604652001 1.94 2.35
Tornillo de placa
39 2910211239 0.83 1.00
Tornillo para roscar M6x25 MM
40 3604411040 1.94 2.35
Cable de conexión
43 3604460068 1.94 2.35
Cable de conexión
44 3604438031 1.70 2.06
Conductor de tierra
45 3604414049 10.73 12.98
Terminal de hoja
47 1604477001 1.18 1.43
Perilla rotativa D34 M6/8T azul
48 3603231008 11.88 14.37
Pasador Cilíndrico
50 2917550099 1.18 1.43
Pelota
51 1903230013 1.70 2.06
Manga de aguja AGC 18
52 2600910001 3.31 4.01
Manga de aguja AGC 18
54 1600910018 4.10 4.96
Arandela de compensación
55 1600100617 1.18 1.43
Arandela de compensación
57 3600100083 1.18 1.43
Manga de aguja AGC 18
59 1610910088 4.70 5.69
Engranaje Cilíndrico
61 3606317047 49.56 59.97
Engranaje Cilíndrico
62 3606317048 49.56 59.97
Cuña
63 3602317037 13.93 16.86
Resorte de compresión
64 3604610048 1.18 1.43
Disco de sellado
65 3601015009 1.94 2.35
Impulsor
66 3600101051 49.56 59.97
Seguridad de Fusión Delgada
67 3602317050 4.10 4.96
Resorte de compresión
68 3604610049 1.70 2.06
Pasador de apriete en espiral
69 2917800032 0.83 1.00
Pasador Cilíndrico
71 2917500121 0.83 1.00
RODAMIENTO DE BOLAS OSC 18
72 1900900273 18.19 22.01
Anillo de bloqueo
73 2916650008 1.18 1.43
Capucha de trinquete
77 2600590006 1.18 1.43
Anillo O
87 3600210028 1.70 2.06
Anillo O
88 3600210115 1.18 1.43
Tubo retractil
91 3600707022 2.71 3.28
Tubo retractil
92 3600707022 2.71 3.28
Espaciadores
93 3600400028 6.54 7.91
Arandela plana
94 3600400025 2.24 2.71
Espaciadores
95 3600400026 7.58 9.17
Tornillo de cabeza cilíndrica
96 3603414022 6.54 7.91
Placa de Contacto
97 3601016003 18.19 22.01
Tornillo
98 3603100033 2.24 2.71
Arandela dentada DIN 6797-A-3,2
99 2916031006 0.83 1.00
Inserto roscado
100 3603100034 1.18 1.43
Tira Terminal Enchufable
101 3602319041 1.18 1.43
Placa de Referencia
102 3601119070 2.71 3.28
Tapa protectora
201 3605500152 2.24 2.71
Anillo de retención
202 3600224046 1.18 1.43
MANGUITO EXCÉNTRICO
204 3600400023 2.24 2.71
Arandela de retención 1,8 MM DE ESPESOR
205 3600100079 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
206 3600905114 26.84 32.48
Impulsor
207 3606319029 44.82 54.23
Eje hueco
208 3603130005 187.62 227.02
Resorte de compresión
209 3604610155 1.94 2.35
Anillo de bloqueo
212 2916650017 1.18 1.43
Anillo de retención
213 3600224050 1.18 1.43
Disco de sellado
214 3600109013 1.18 1.43
Resorte de compresión
215 3604610053 4.10 4.96
Anillo de tope
216 3600300056 15.71 19.01
Disco de arrastre
217 3600113021 9.53 11.53
Anillo de retención
218 3600224051 1.18 1.43
Anillo de retención
219 3600224047 1.18 1.43
Anillo de sellado
220 3600283044 4.70 5.69
Disco de soporte
221 3600190021 5.33 6.45
Perno de bloqueo HKC 55
224 3603100037 44.82 54.23
Caja de carcasa DUO 110 - Conjunto
225 3605102083 148.65 179.87
Toma de aire
226 3603386046 2.71 3.28
MANGUITO DE SUJECIÓN 3X10
227 3600400027 2.71 3.28
Anillo O
228 3600210112 1.18 1.43
Pasador Cilíndrico
235 2917550077 0.83 1.00
TUERCA DE BLOQUEO
236 3603386057 1.70 2.06
Anillo de bloqueo
238 3600224056 1.18 1.43
Anillo de bloqueo
240 3600300057 15.71 19.01
Mango auxiliar M10
651 3602025014 3.31 4.01
Caja de transporte
654 1615438373 0.83 1.00
Ya no disponible, sin reemplazo
715 2608598112
Ya no disponible, sin reemplazo
725/1 2609390318
Ya no disponible, sin reemplazo
726 0601190025
Ya no disponible, sin reemplazo
759 2609390315
No hay información disponible, no se puede pedir
760 1609202230
Ya no disponible, sin reemplazo
761 0601989103
Carcasa del motor
801 3605108181 49.56 59.97
Campo 230V
802 3604220154 40.61 49.14
Ya no disponible, sin reemplazo
803 3604010088
Codo final
806 3604477009 1.18 1.43
Placa de identificación
808 160111A3H7 1.94 2.35
KIT DE SERVICIO 115V
810 3607014003 26.84 32.48
Pomo Estrella
811 3603349003 15.71 19.01
Anillo Segmentado
818 3600460005 1.18 1.43
Fijador
820/03 3602319043 15.71 19.01
Cojinete Del Husillo
822 3605806184 130.32 157.69
Manguito de Sujeción
823 3600300055 10.73 12.98
Tornillo de cabeza cilíndrica
825/01 2910021118 0.83 1.00
Ya no disponible, sin reemplazo
827 3605133019
Sello de labio del eje rotatorio
831 3600290070 9.53 11.53
Cubierta del cojinete RTS 400 REQ
832 3605500043 3.31 4.01
Guardacables
835 1601025001 1.10 1.33
Rodamiento intermedio
837 3607030438 130.32 157.69
Placa de bloqueo
841 3602329036 1.18 1.43
Cable de conexión L=330 MM GRIS
844 3604438017 3.31 4.01
Cable de conexión
846 3604441010 1.70 2.06
Arandela de Resorte Ø27,5x38,4 MM
851 2916060005 0.83 1.00
ACOPLAMIENTO
856 3606309054 342.01 413.83
Arandela De Pestaña
890 1601030022 1.18 1.43
