Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601A89800 ( GDB180WE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

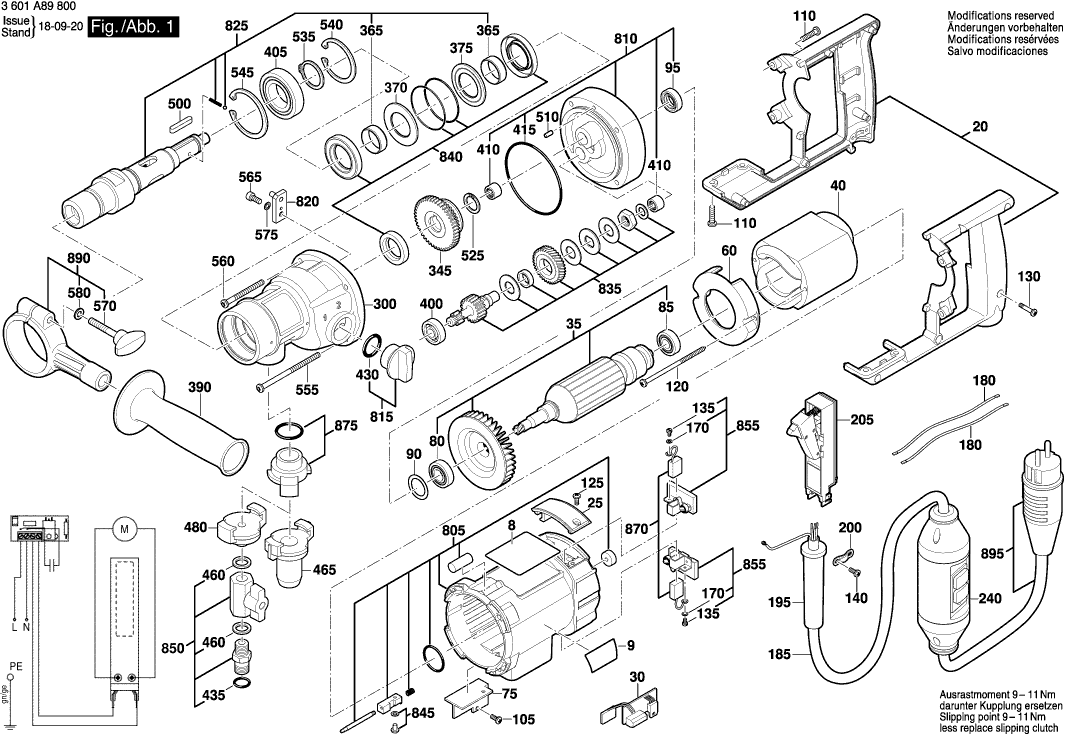

Dibujo técnico de los/las Bosch 3601A89800 ( GDB180WE )
Lista de las piezas de repuesto de Bosch 3601A89800 ( GDB180WE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Placa de identificación | ||||
| 8 | 1619PB1103 | 2.71 | 3.28 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P31251 | 2.71 | 3.28 | |
| Placa de mango | ||||
| 20 | 1600A004XT | 81.47 | 98.58 | |
| Tapa del cepillo | ||||
| 25 | 1600A004XU | 18.19 | 22.01 | |
| PCB | ||||
| 30 | 1600A004XV | 106.68 | 129.08 | |
| PCB | ||||
| 30 | 1600A01AM3 | 81.47 | 98.58 | |
| Armazón | ||||
| 35 | 1600A004XW | 388.20 | 469.72 | |
| Campo 230V | ||||
| 40 | 1604220538 | 271.34 | 328.32 | |
| Anillo deflector de aire | ||||
| 60 | 160059105K | 15.71 | 19.01 | |
| Hoja de enfriamiento | ||||
| 75 | 1600A004XX | 13.93 | 16.86 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 80 | 160090004C | 26.84 | 32.48 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 85 | 160090004D | 26.84 | 32.48 | |
| Arandela de compensación | ||||
| 90 | 1600A004XY | 2.71 | 3.28 | |
| Sello de labio del eje rotatorio | ||||
| 95 | 1600A004Y0 | 18.19 | 22.01 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 105 | 1600A004Y1 | 1.70 | 2.06 | |
| Tornillo para Cortar Plástico | ||||
| 110 | 1600A004Y2 | 1.70 | 2.06 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 120 | 1600A004Y3 | 3.31 | 4.01 | |
| Tornillo para Cortar Plástico | ||||
| 125 | 1600A019B6 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 130 | 1600A004Y5 | 1.18 | 1.43 | |
| Tornillo de cabeza cilíndrica | ||||
| 135 | 160341001B | 1.18 | 1.43 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 140 | 1600A004Y4 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 170 | 1600A004Y6 | |||
| Cable trenzado | ||||
| 180 | 1600A004Y7 | 8.45 | 10.22 | |
| Cable de alimentación | ||||
| 185 | 1600A004Z0 | 67.25 | 81.37 | |
| Guardacables | ||||
| 195 | 160070304B | 8.45 | 10.22 | |
| Abrazadera de sujeción | ||||
| 200 | 1600A004Y8 | 2.24 | 2.71 | |
| Interruptor principal | ||||
| 205 | 1600A004Y9 | 76.72 | 92.83 | |
| Interruptor | ||||
| 240 | 1607200329 | 255.50 | 309.16 | |
| Interruptor | ||||
| 240 | 160720038P | 148.65 | 179.87 | |
| Caja de engranajes | ||||
| 300 | 160580658Z | 233.78 | 282.87 | |
| Engranaje Cilíndrico | ||||
| 345 | 1600A004YA | 168.86 | 204.32 | |
| Funda Protectora | ||||
| 365 | 1600A004YB | 13.93 | 16.86 | |
| Arandela protectora | ||||
| 370 | 1600A004YC | 33.45 | 40.47 | |
| Arandela protectora | ||||
| 375 | 1600A004YD | 33.45 | 40.47 | |
| Mango auxiliar M10 | ||||
| 390 | 160202507S | 20.42 | 24.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 400 | 160090004E | 15.71 | 19.01 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 405 | 160090004F | 44.82 | 54.23 | |
| Manga de aguja AGC 18 | ||||
| 410 | 1600A004YE | 13.93 | 16.86 | |
| Anillo O | ||||
| 415 | 1600210062 | 3.31 | 4.01 | |
| Anillo O | ||||
| 430 | 1600210063 | 1.70 | 2.06 | |
| Anillo O | ||||
| 435 | 1600210064 | 1.70 | 2.06 | |
| Anillo de sellado | ||||
| 460 | 1600A004YF | 1.18 | 1.43 | |
| Acoplamiento de la manguera | ||||
| 465 | 1600A004YG | 36.85 | 44.59 | |
| Adaptador roscado | ||||
| 480 | 1600A004YH | 40.61 | 49.14 | |
| Llave Paralela | ||||
| 500 | 1600A004YJ | 1.70 | 2.06 | |
| Pasador Cilíndrico | ||||
| 510 | 1600A004YK | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 525 | 160015001P | 4.10 | 4.96 | |
| Anillo de bloqueo | ||||
| 535 | 160015001R | 2.71 | 3.28 | |
| Anillo de bloqueo | ||||
| 540 | 160015001S | 5.33 | 6.45 | |
| Anillo de bloqueo | ||||
| 545 | 160015001T | 4.10 | 4.96 | |
| TORNILLO M4X35 | ||||
| 555 | 1603430013 | 3.31 | 4.01 | |
| TORNILLO M4X35 | ||||
| 560 | 1603430015 | 2.24 | 2.71 | |
| Tornillo de cabeza hexagonal | ||||
| 565 | 1600A004Z6 | 0.83 | 1.00 | |
| Tornillo de mariposa | ||||
| 570 | 1603480025 | 4.10 | 4.96 | |
| Anillo de bloqueo | ||||
| 575 | 1600A004YM | 0.83 | 1.00 | |
| Arandela plana | ||||
| 580 | 1600A004YL | 0.83 | 1.00 | |
| Carcasa del motor | ||||
| 805 | 16051082B7 | 220.13 | 266.36 | |
| Brida Intermedia | ||||
| 810 | 1600A005AV | 187.62 | 227.02 | |
| Manija de Abrazadera | ||||
| 815 | 1602026101 | 60.65 | 73.39 | |
| Palanca de Control | ||||
| 820 | 1600A006FT | 26.84 | 32.48 | |
| Husillo de Taladro | ||||
| 825 | 1600A004YV | 271.34 | 328.32 | |
| TRANSMISIÓN SA | ||||
| 835 | 1600A005AW | 271.34 | 328.32 | |
| Conjunto de sujeción | ||||
| 840 | 1600A005AX | 49.56 | 59.97 | |
| Juego de piezas | ||||
| 845 | 1600A005B6 | 4.10 | 4.96 | |
| Válvula de aislamiento | ||||
| 850 | 1600A005AY | 67.25 | 81.37 | |
| PORTACEPILLO | ||||
| 855 | 1600A004YP | 60.65 | 73.39 | |
| KIT DE SERVICIO 115V | ||||
| 870 | 160701417L | 26.84 | 32.48 | |
| CONECTOR | ||||
| 875 | 1600A004YU | 29.75 | 36.00 | |
| Abrazadera de Soporte | ||||
| 890 | 1600A004Z7 | 73.72 | 89.20 | |
| Cable de alimentación | ||||
| 895 | 160446071N | 67.25 | 81.37 | |
