Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601A89901 ( GDB350WE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

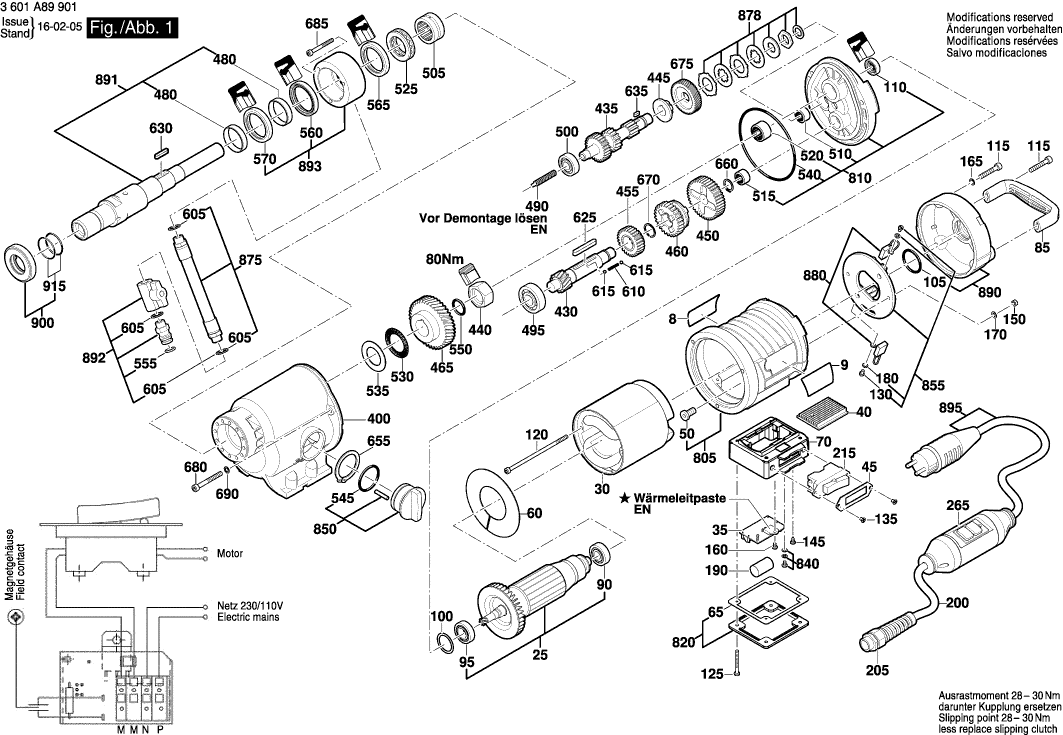

Dibujo técnico de los/las Bosch 3601A89901 ( GDB350WE )

Lista de las piezas de repuesto de Bosch 3601A89901 ( GDB350WE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Placa de identificación
8 160111A1G5 0.83 1.00
Placa de identificación
8 1619PB1104 0.83 1.00
Placa del fabricante GBH 2000
9 1619PB0396 0.83 1.00
Armazón
25 1600A0073D 551.30 667.07
Campo 230V
30 160422053E 342.01 413.83
PCB
35 1600A01AM1 91.56 110.79
Hoja de enfriamiento
40 1600A0073F 36.85 44.59
Sello
45 1600A00742 9.53 11.53
MANGUITO AISLANTE
50 1600325008 8.45 10.22
Anillo deflector de aire
60 160059105P 10.73 12.98
Sello
65 1600A0073G 6.54 7.91
CAJA DE TERMINALES
70 1600A00MZ7 33.45 40.47
Manija TSC 55
85 1600A0073K 26.84 32.48
RODAMIENTO DE BOLAS OSC 18
90 160090004R 33.45 40.47
RODAMIENTO DE BOLAS OSC 18
95 160090004S 33.45 40.47
Arandela de compensación
100 1600A0073L 4.70 5.69
Anillo O
105 1600210067 2.71 3.28
Sello de labio del eje rotatorio
110 1600A004Y0 18.19 22.01
Tornillo de cabeza hexagonal
115 1600A0073N 1.70 2.06
Tornillo de cabeza hexagonal
120 1600A0073P 9.53 11.53
Tornillo de cabeza cilíndrica
125 160341001D 1.70 2.06
Tornillo de cabeza cilíndrica
130 160341001E 1.18 1.43
Tornillo avellanado VN-HK 85 M5x10
135 1603490A0D 1.18 1.43
Tornillo de engrase AW 10 3x25
145 1600A019B5 1.70 2.06
Tuerca hexagonal
150 1600A0073S 0.83 1.00
Tornillo de engrase AW 10 3x25
160 1601A013TB 1.70 2.06
Anillo de bloqueo
165 1600A0073V 0.83 1.00
Arandela de Resorte Ø27,5x38,4 MM
170 1600150021 0.83 1.00
Arandela plana
180 1600A0073W 0.83 1.00
Condensador de supresión de interferencias
190 1600A0073X 18.19 22.01
Cable de alimentación
200 1600A0073Y 91.56 110.79
Glándula del Cable
205 1600A0073Z 15.71 19.01
Interruptor principal
215 1600A00741 101.94 123.35
Interruptor
265 1607200329 255.50 309.16
Interruptor
265 160720038P 148.65 179.87
Caja de engranajes
400 160580659Y 493.58 597.23
Eje de Piñón
430 1600A00743 233.78 282.87
Eje del engranaje
435 1600A00744 304.19 368.07
Tuerca hexagonal
440 1600A0077E 29.75 36.00
COJINETE
445 160030010H 44.82 54.23
Engranaje Cilíndrico
450 1600A0076R 168.86 204.32
Engranaje Cilíndrico
455 1600A0076S 130.32 157.69
Engranaje Cilíndrico
460 1600A0076T 233.78 282.87
Engranaje Cilíndrico
465 1600A0076U 130.32 157.69
Funda Protectora
480 1600A00746 20.42 24.71
Eje de tornillo sin fin
490 1600A0076V 40.61 49.14
RODAMIENTO DE BOLAS OSC 18
495 160090004U 40.61 49.14
RODAMIENTO DE BOLAS OSC 18
500 160090004V 36.85 44.59
RODAMIENTO DE AGUJAS
505 160090004W 101.94 123.35
Casquillo del inyector
510 1600A0076W 40.61 49.14
Manga de aguja AGC 18
515 1600A0076X 33.45 40.47
Manga de aguja AGC 18
520 1600A0076Y 36.85 44.59
Rodamiento axial de agujas
525 1600A0076Z 81.47 98.58
Corona de agujas axiales
530 1600A00770 23.75 28.74
Disco de cojinete axial
535 1600A00771 9.53 11.53
Anillo O
540 1600210068 6.54 7.91
Anillo O
545 1600210069 1.70 2.06
Anillo O
550 1600210063 1.70 2.06
Anillo O
555 1600210064 1.70 2.06
Anillo de sello del eje
560 1600A00772 20.42 24.71
Anillo de sello del eje
565 1600A00773 20.42 24.71
Anillo de sello del eje
570 1600A00774 20.42 24.71
Anillo de sellado
605 1600A004YF 1.18 1.43
Resorte de compresión helicoidal
610 1600A00777 3.31 4.01
Pelota
615 1600A0077A 1.18 1.43
Llave Paralela
625 1600A0077B 2.71 3.28
Llave Paralela
630 1600A0077C 2.24 2.71
Llave Paralela
635 1600A0077D 1.94 2.35
Anillo de bloqueo
655 1600150022 6.54 7.91
Anillo de bloqueo
660 1600150023 1.18 1.43
Anillo de retención
670 160460102P 1.18 1.43
Engranaje Cilíndrico
675 1600A0079B 101.94 123.35
Tornillo de cabeza hexagonal
680 1600A0077G 1.94 2.35
Tornillo de cabeza hexagonal
685 1600A0077H 2.24 2.71
Anillo de bloqueo
690 1600A0073V 0.83 1.00
Carcasa del motor
805 16051082C1 304.19 368.07
Brida Intermedia
810 1600A0077L 342.01 413.83
CUBIERTA
820 16055002BL 20.42 24.71
Unión roscada
840 1600A0077N 5.83 7.05
Manija de Abrazadera
850 1602026102 81.47 98.58
PORTACEPILLO
855 1600A0077P 91.56 110.79
Manguera
875 1600A008WC 60.65 73.39
Embrague
878 1600A0077R 113.29 137.08
KIT DE SERVICIO 115V
880 160701417M 36.85 44.59
Cubierta del cojinete RTS 400 REQ
890 160582023B 101.94 123.35
Husillo de Taladro
891 1600A0077S 342.01 413.83
Válvula de aislamiento
892 1600A005AY 67.25 81.37
Conexión de agua
893 1600A0077U 130.32 157.69
Cable de alimentación
895 160446071N 67.25 81.37
Anillo De Deslizamiento Ø32,2xØ41x1 MM
900 1600A00780 130.32 157.69
Anillo O
915 160021006D 2.24 2.71
