Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JB3900 ( GDR1080-LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

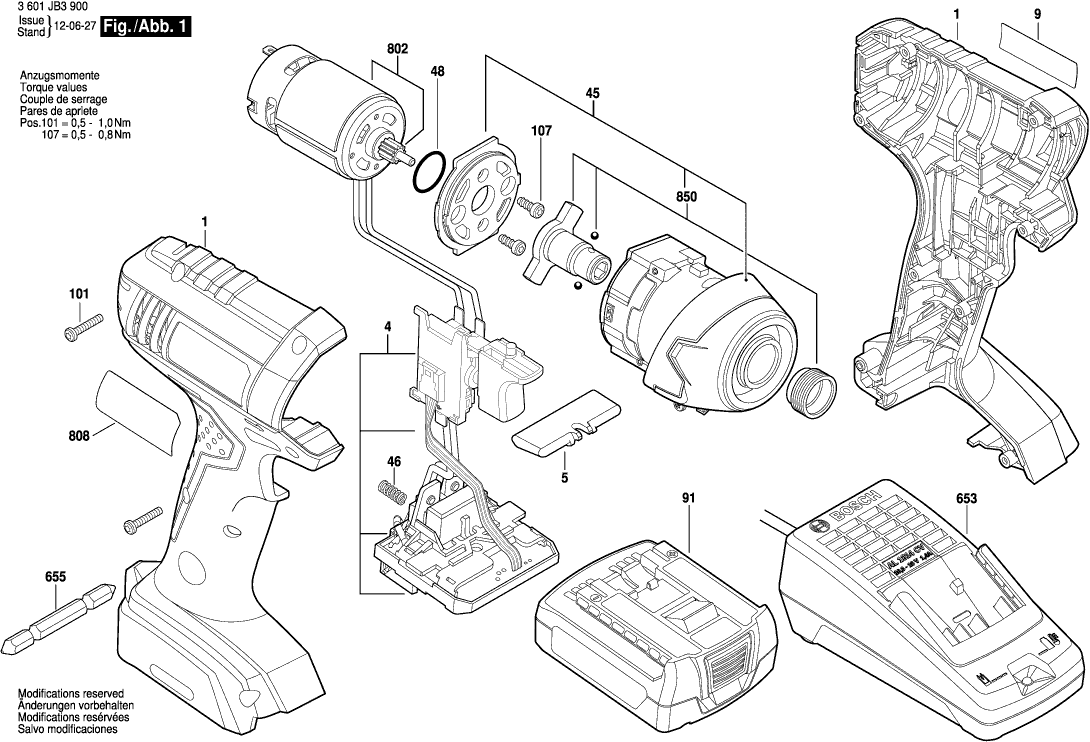

Dibujo técnico de los/las Bosch 3601JB3900 ( GDR1080-LI )
Lista de las piezas de repuesto de Bosch 3601JB3900 ( GDR1080-LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2605105964 | 33.45 | 40.47 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609101006 | 13.93 | 16.86 | |
| Módulo electrónico | ||||
| 4 | 2609199478 | 49.56 | 59.97 | |
| Botón | ||||
| 5 | 2609100698 | 2.24 | 2.71 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609133117 | 1.94 | 2.35 | |
| Caja de Cambios | ||||
| 45 | 2609199400 | 67.25 | 81.37 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| Anillo de sellado | ||||
| 48 | 2609170168 | 0.83 | 1.00 | |
| Paquete de batería deslizable BBS MR Alpha 10,8V | ||||
| 91 | 2607336731 | 67.25 | 81.37 | |
| Tornillo Torx de cabeza plana | ||||
| 101 | 2609110201 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 107 | 2609110560 | 0.83 | 1.00 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226281 | 55.25 | 66.85 | |
| Lámina de destornillador 6 MM | ||||
| 655 | 2609110343 | 1.94 | 2.35 | |
| Motor de corriente continua | ||||
| 802 | 2609199418 | 36.85 | 44.59 | |
| Placa de identificación | ||||
| 808 | 2609133161 | 0.83 | 1.00 | |
| Mitad de Acoplamiento | ||||
| 850 | 2609199320 | 12.41 | 15.02 | |
