Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JA9100 (GDR18-LI)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

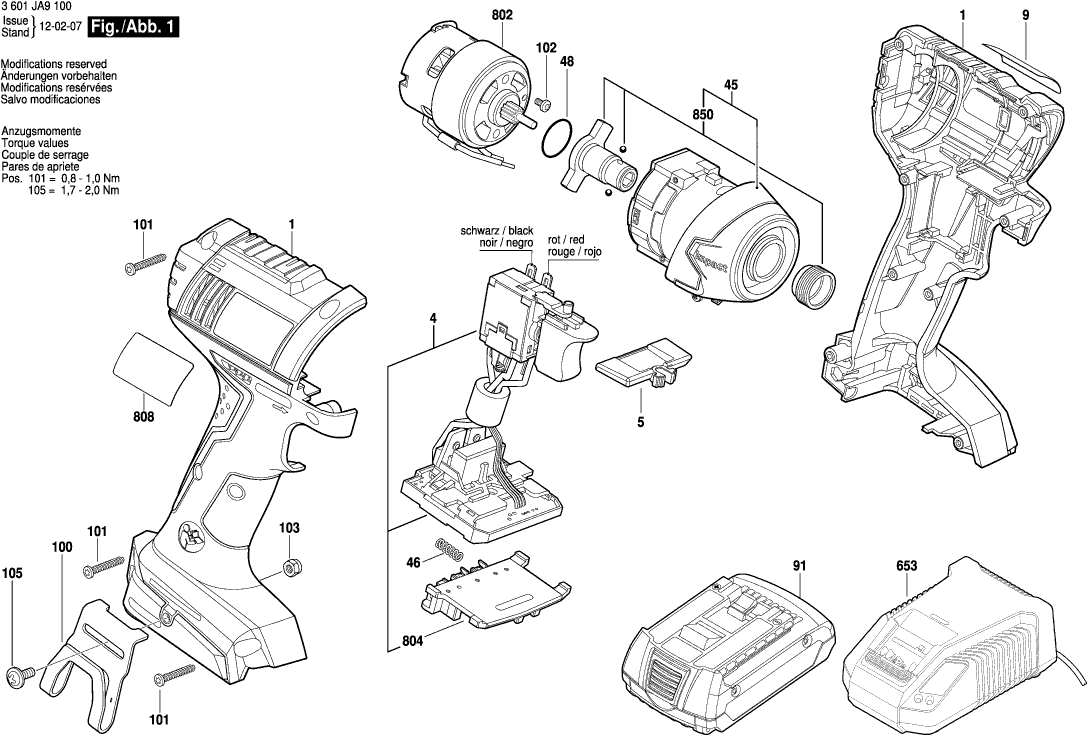

Dibujo técnico de los/las Bosch 3601JA9100 (GDR18-LI)
Lista de las piezas de repuesto de Bosch 3601JA9100 (GDR18-LI)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609101008 | 27.81 | 33.65 | |
| Módulo electrónico | ||||
| 4 | 1607233482 | 98.18 | 118.80 | |
| Palanca de Control | ||||
| 5 | 2609101009 | 2.08 | 2.52 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609133250 | 2.40 | 2.90 | |
| Caja de Cambios | ||||
| 45 | 2609199365 | 122.80 | 148.59 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 48 | 2609170121 | 1.00 | 1.21 | |
| Paquete De Batería | ||||
| 91 | 1607A350M0 | 110.30 | 133.46 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 110.30 | 133.46 | |
| Paquete De Batería | ||||
| 91 | 1607A350B2 | 102.63 | 124.18 | |
| Accupakket | ||||
| 91 | 1617S020T1 | 80.26 | 97.11 | |
| Paquete de batería PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350JR | 64.67 | 78.25 | |
| Paquete De Batería | ||||
| 91 | 1607A350BZ | 61.93 | 74.94 | |
| Clip | ||||
| 100 | 2609110956 | 7.46 | 9.03 | |
| Tornillo Torx de cabeza plana | ||||
| 101 | 2609110201 | 2.08 | 2.52 | |
| Tornillo Torx de cabeza plana | ||||
| 102 | 2609110950 | 1.00 | 1.21 | |
| Tuerca | ||||
| 103 | 2609110835 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 105 | 2609110834 | 1.49 | 1.80 | |
| Cargador UK | ||||
| 653 | 2607225923 | 136.48 | 165.14 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225423 | 75.38 | 91.21 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225425 | 71.68 | 86.73 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 64.67 | 78.25 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226281 | 64.67 | 78.25 | |
| Motor de corriente continua | ||||
| 802 | 2609199421 | 58.03 | 70.22 | |
| Retenedor de Contacto | ||||
| 804 | 1609280478 | 11.37 | 13.76 | |
| Placa de identificación | ||||
| 808 | 1600A00YK7 | 2.40 | 2.90 | |
| Mitad de Acoplamiento | ||||
| 850 | 2609199320 | 14.94 | 18.08 | |
