Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601J09400 (GDS14,4V)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

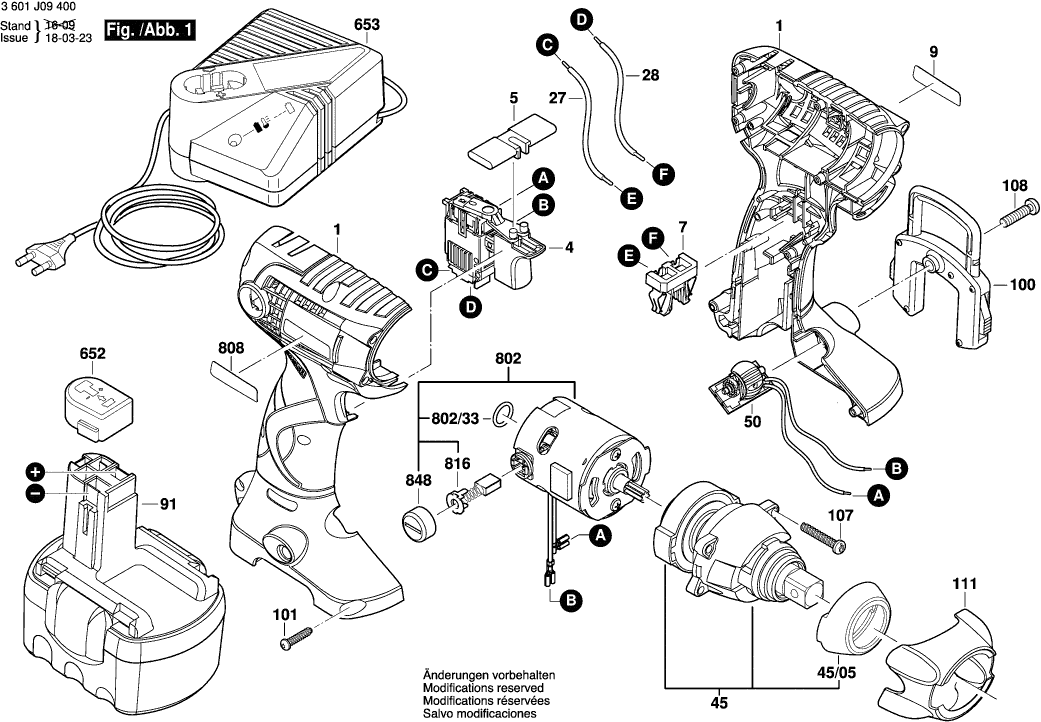

Dibujo técnico de los/las Bosch 3601J09400 (GDS14,4V)
Lista de las piezas de repuesto de Bosch 3601J09400 (GDS14,4V)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609100270 | 39.14 | 47.36 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200489 | |||
| Botón | ||||
| 5 | 2609100273 | 2.40 | 2.90 | |
| Retenedor de Contacto | ||||
| 7 | 2609100297 | 9.67 | 11.70 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609131154 | 3.44 | 4.16 | |
| Cable de conexión | ||||
| 27 | 2609120146 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 28 | 2609120147 | 1.49 | 1.80 | |
| Caja de Cambios | ||||
| 45 | 2609199104 | 110.30 | 133.46 | |
| ANELLO DE SEGURIDAD | ||||
| 45/05 | 2609170025 | 7.46 | 9.03 | |
| Diodo Emisor De Luz | ||||
| 50 | 2609199069 | 14.94 | 18.08 | |
| Paquete de Batería Deslizante | ||||
| 91 | 2607335685 | 136.48 | 165.14 | |
| Ya no disponible, sin reemplazo | ||||
| 100 | 2609199027 | |||
| Tornillo Torx de cabeza plana | ||||
| 101 | 2609110201 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 107 | 2609110327 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 108 | 2609110309 | 1.49 | 1.80 | |
| Placa de cubierta | ||||
| 111 | 2609100298 | 6.73 | 8.14 | |
| Tapa protectora | ||||
| 652 | 2609100101 | 4.18 | 5.06 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224705 | 155.51 | 188.17 | |
| Cargador Rápido ROK 220/7,2-24V, 1h | ||||
| 653 | 2607224437 | 122.80 | 148.59 | |
| Cargador Rápido EU 230/7,2-14,4V, 30 MIN. | ||||
| 653 | 2607224701 | 122.80 | 148.59 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224703 | 122.80 | 148.59 | |
| MOTOR | ||||
| 802 | 2609199047 | 64.67 | 78.25 | |
| Anillo O | ||||
| 802/33 | 2609170030 | 1.49 | 1.80 | |
| Placa de identificación | ||||
| 808 | 2609135759 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 2609199048 | 9.67 | 11.70 | |
| Tapa de sellado | ||||
| 848 | 2609199049 | 5.81 | 7.03 | |
