Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JK4100 (GDS18V-450PC)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

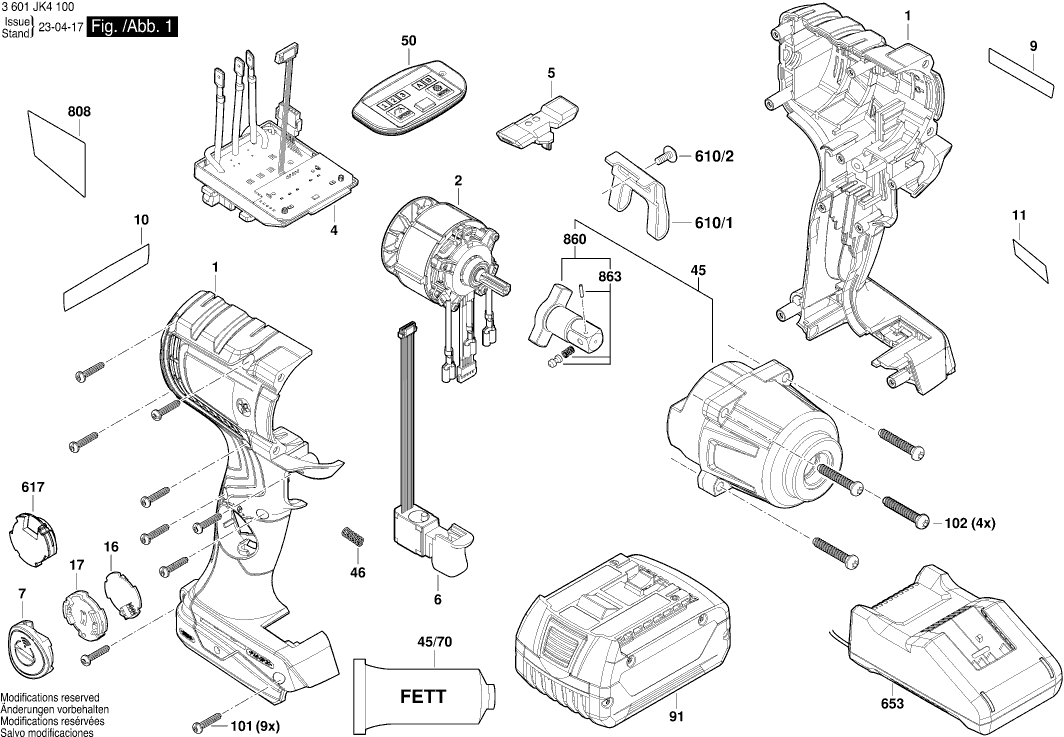

Dibujo técnico de los/las Bosch 3601JK4100 (GDS18V-450PC)
Lista de las piezas de repuesto de Bosch 3601JK4100 (GDS18V-450PC)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 1605806652 | 14.94 | 18.08 | |
| Motor de corriente continua | ||||
| 2 | 1607022698 | 80.26 | 97.11 | |
| Módulo electrónico | ||||
| 4 | 16072335N1 | 122.80 | 148.59 | |
| Palanca de Cambio | ||||
| 5 | 1600A022N5 | 2.40 | 2.90 | |
| Interruptor | ||||
| 6 | 2607202501 | 14.94 | 18.08 | |
| Unidad de cubierta | ||||
| 7 | 1600A020BX | 8.35 | 10.10 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C4GH | 2.40 | 2.90 | |
| Pegatina | ||||
| 10 | 160111C4GE | 1.49 | 1.80 | |
| Pegatina | ||||
| 11 | 160111C4GF | 1.49 | 1.80 | |
| Módulo electrónico | ||||
| 16 | 1600A016CY | 9.67 | 11.70 | |
| Panel de Cubierta | ||||
| 17 | 1600A02KY7 | 2.08 | 2.52 | |
| Caja de Cambios | ||||
| 45 | 1600A020JW | 80.26 | 97.11 | |
| Tubo de Grasa 45 ml | ||||
| 45/70 | 1600A002NE | 27.81 | 33.65 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.49 | 1.80 | |
| Separador | ||||
| 50 | 1600A01Z0M | 9.67 | 11.70 | |
| Paquete De Batería | ||||
| 91 | 2607337069 | 114.26 | 138.25 | |
| Accupakket | ||||
| 91 | 1617S020T2 | 80.26 | 97.11 | |
| Tornillo Torx de cabeza plana | ||||
| 101 | 2609110201 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 102 | 160343008S | 1.00 | 1.21 | |
| Clip | ||||
| 610/1 | 2609111584 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 610/2 | 2609110834 | 1.49 | 1.80 | |
| Módulo Electrónico | ||||
| 617 | 1600A013WF | 34.82 | 42.13 | |
| Ya no disponible, sin reemplazo | ||||
| 653 | 2607226255 | |||
| Placa de identificación | ||||
| 808 | 160111A8UR | 2.18 | 2.64 | |
| Mitad de Acoplamiento | ||||
| 860 | 1600A02AK0 | 21.30 | 25.77 | |
| PASADOR | ||||
| 863 | 1600A02AJ3 | 1.49 | 1.80 | |
