Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601B57100 (GET75-150)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

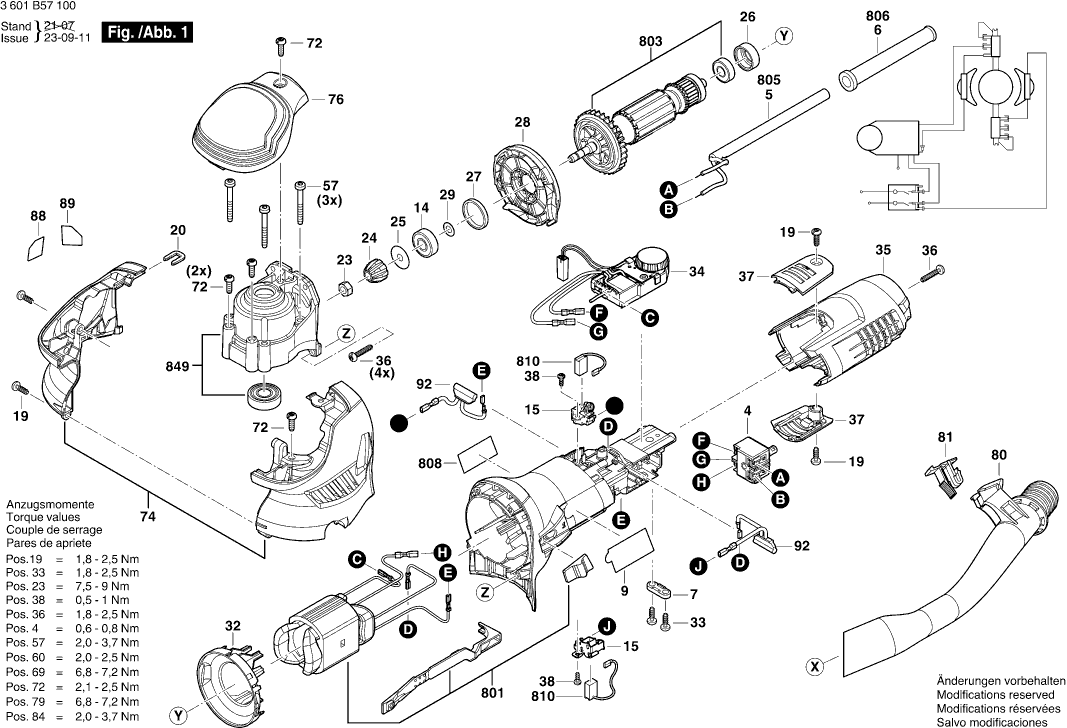

Dibujo técnico de los/las Bosch 3601B57100 (GET75-150)
Lista de las piezas de repuesto de Bosch 3601B57100 (GET75-150)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TECLADO | ||||
| 4 | 2607200700 | 10.90 | 13.19 | |
| Cable de alimentación | ||||
| 5 | 1607000386 | 18.94 | 22.92 | |
| Clip de cable | ||||
| 7 | 2601035004 | 2.08 | 2.52 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2R6 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619P13103 | 2.86 | 3.46 | |
| PORTACEPILLO | ||||
| 15 | 2604337120 | 3.44 | 4.16 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490021 | 1.00 | 1.21 | |
| Clip BHC 18 | ||||
| 20 | 2609004706 | 1.00 | 1.21 | |
| Tuerca hexagonal M 6 HILO IZQUIERDO | ||||
| 23 | 2603300003 | 1.49 | 1.80 | |
| Engranaje Cónico | ||||
| 24 | 2609110149 | 4.18 | 5.06 | |
| Disco de cobertura | ||||
| 25 | 1600100033 | 2.40 | 2.90 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600A004Z5 | 1.00 | 1.21 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Distribuidor De Aire | ||||
| 28 | 2606610147 | 2.08 | 2.52 | |
| Lavadora | ||||
| 29 | 1619P00987 | 1.00 | 1.21 | |
| Anillo deflector de aire | ||||
| 32 | 1619P02818 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 33 | 2603490022 | 1.00 | 1.21 | |
| Regulador de velocidad | ||||
| 34 | 16072335CN | 52.45 | 63.46 | |
| Cubierta de la carcasa | ||||
| 35 | 2605132083 | 7.46 | 9.03 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 36 | 2603490023 | 1.00 | 1.21 | |
| Tapa del cepillo | ||||
| 37 | 1619P02828 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 38 | 2603490016 | 1.49 | 1.80 | |
| Lavadora | ||||
| 42 | 2600101131 | 1.00 | 1.21 | |
| Anillo O | ||||
| 54 | 2600210061 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 55 | 1600A00S5P | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 55 | 1600A00S5R | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 55 | 1600A00S5S | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 57 | 1603430044 | 1.00 | 1.21 | |
| Anillo de fricción | ||||
| 58 | 2600206033 | 4.94 | 5.98 | |
| Tornillo especial | ||||
| 60 | 1600A00RD6 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 72 | 2603410049 | 1.49 | 1.80 | |
| Sección de la carcasa | ||||
| 74 | 2605105219 | 9.67 | 11.70 | |
| Tapa De Mango | ||||
| 76 | 2602026214 | 5.81 | 7.03 | |
| Almohadilla de Respaldo | ||||
| 78 | 2608614075 | 47.53 | 57.51 | |
| Tornillo de cabeza hexagonal | ||||
| 79 | 2910131238 | 1.00 | 1.21 | |
| Soporte de succión | ||||
| 80 | 2605730079 | 23.90 | 28.92 | |
| Guía de enlace | ||||
| 81 | 2602033901 | 1.00 | 1.21 | |
| Pegatina | ||||
| 88 | 160111C2K3 | 2.40 | 2.90 | |
| Pegatina | ||||
| 89 | 160111C2K4 | 2.40 | 2.90 | |
| Caja supresora | ||||
| 92 | 2604465116 | 5.81 | 7.03 | |
| TOPE DE LONGITUD | ||||
| 93 | 2602033022 | 2.40 | 2.90 | |
| Deslizar * | ||||
| 94 | 2601990060 | 1.49 | 1.80 | |
| Pasador de retención | ||||
| 95 | 2603102014 | 4.18 | 5.06 | |
| Disco | ||||
| 96 | 2605132082 | 1.00 | 1.21 | |
| Capucha de trinquete | ||||
| 97 | 2600590006 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 98 | 2609996608 | 1.00 | 1.21 | |
| Protección de esquina | ||||
| 661 | 2605191326 | 3.44 | 4.16 | |
| Mango auxiliar M10 | ||||
| 662 | 2602025213 | 4.94 | 5.98 | |
| Tornillo de cabeza hexagonal | ||||
| 663 | 1600A015G7 | 1.49 | 1.80 | |
| Conjunto del alojamiento | ||||
| 801 | 1607000DC1 | 58.03 | 70.22 | |
| Ensamblaje de armadura 230V | ||||
| 803 | 1607000DC2 | 64.67 | 78.25 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| OJAL | ||||
| 806 | 2600703012 | 2.86 | 3.46 | |
| Placa de identificación | ||||
| 808 | 160111A5UE | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P02870 | 7.46 | 9.03 | |
| Conjunto del alojamiento | ||||
| 849 | 1607000DC3 | 34.82 | 42.13 | |
| Campana de extracción | ||||
| 856 | 1607000DC4 | 88.83 | 107.48 | |
| TRANSMISIÓN SA | ||||
| 864 | 1607000DC5 | 43.12 | 52.18 | |
| Impulsor | ||||
| 870 | 1607000DC6 | 122.80 | 148.59 | |
