Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HD1000 (GFR18V-23)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

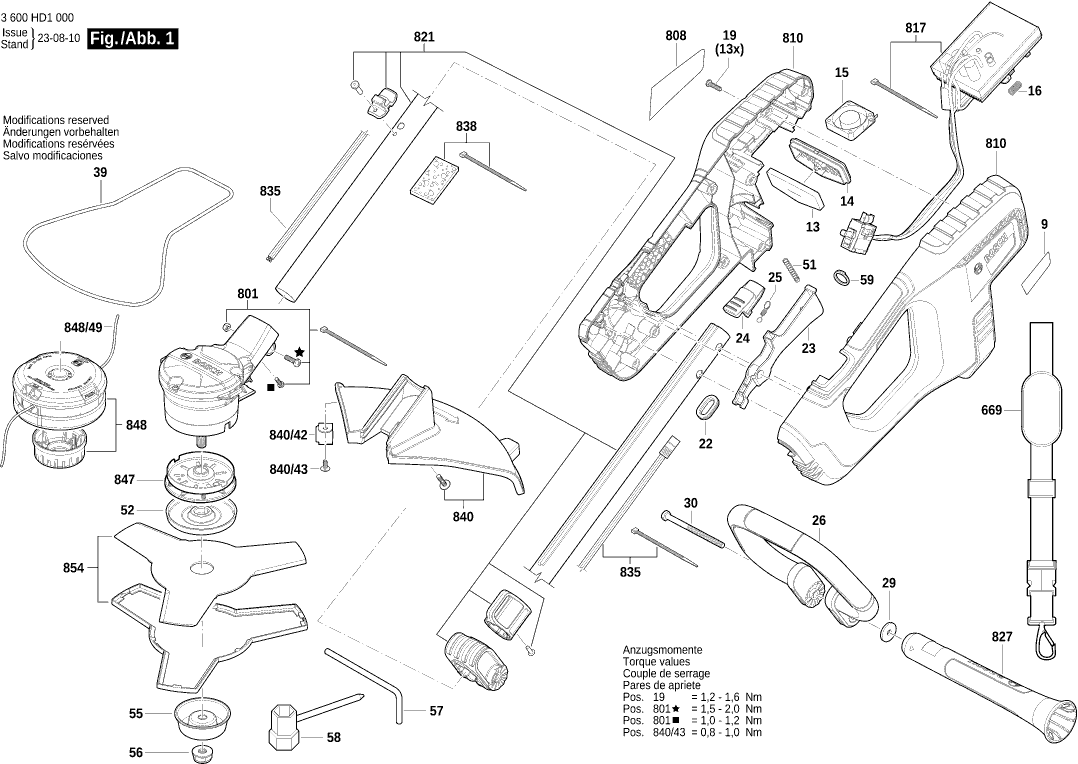

Dibujo técnico de los/las Bosch 3600HD1000 (GFR18V-23)
Lista de las piezas de repuesto de Bosch 3600HD1000 (GFR18V-23)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Placa de identificación GFR 18V-23 | ||||
| 9 | F016L78916 | 2.40 | 2.90 | |
| Filtro de partículas | ||||
| 13 | F016L78911 | 1.49 | 1.80 | |
| Marco de Soporte | ||||
| 14 | F016L78907 | 2.08 | 2.52 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | F016L78459 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 16 | F016L79073 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 19 | F016L78439 | 1.00 | 1.21 | |
| OJAL | ||||
| 22 | F016L78908 | 2.08 | 2.52 | |
| Gatillo | ||||
| 23 | F016L78412 | 2.08 | 2.52 | |
| Botón | ||||
| 24 | F016L78413 | 1.49 | 1.80 | |
| Muelle | ||||
| 25 | F016L78438 | 1.00 | 1.21 | |
| Palanca KA 65 | ||||
| 26 | F016L78902 | 9.67 | 11.70 | |
| Disco | ||||
| 29 | F016L78701 | 1.00 | 1.21 | |
| Tornillo | ||||
| 30 | F016L78447 | 1.49 | 1.80 | |
| Protector | ||||
| 39 | F016L78582 | 4.94 | 5.98 | |
| Muelle | ||||
| 51 | F016L78778 | 1.00 | 1.21 | |
| Espaciador | ||||
| 52 | F016L78834 | 12.82 | 15.51 | |
| Placa de Bloqueo | ||||
| 55 | F016F04550 | 3.44 | 4.16 | |
| Tuerca de bloqueo | ||||
| 56 | F016F05863 | 1.49 | 1.80 | |
| Pasador de Bloqueo | ||||
| 57 | F016L78833 | 1.49 | 1.80 | |
| Casquillo de expansión | ||||
| 58 | F016L78832 | 4.94 | 5.98 | |
| Correa | ||||
| 59 | F016L78913 | 1.49 | 1.80 | |
| Correa De Hombro | ||||
| 669 | F016L79090 | 9.67 | 11.70 | |
| Grupo de motor | ||||
| 801 | F016F06032 | 80.26 | 97.11 | |
| Placa de identificación | ||||
| 808 | F016F06033 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 810 | F016F06034 | 43.12 | 52.18 | |
| Ensamblaje Electrónico | ||||
| 817 | F016F06035 | 88.83 | 107.48 | |
| Tubo CS 50 EBG | ||||
| 821 | F016F06036 | 27.81 | 33.65 | |
| Protección táctil | ||||
| 827 | F016F06037 | 4.94 | 5.98 | |
| Cable Eléctrico | ||||
| 835 | F016F06038 | 27.81 | 33.65 | |
| Filtro de partículas | ||||
| 838 | F016F06039 | 1.49 | 1.80 | |
| Protección AF-DW | ||||
| 840 | F016F05840 | 6.73 | 8.14 | |
| Juego De Cuchillos | ||||
| 840/42 | F016L78449 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 840/43 | F016L78456 | 1.00 | 1.21 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 847 | F016F05867 | 9.67 | 11.70 | |
| Módulo deslizante | ||||
| 848 | F016F05841 | 31.42 | 38.02 | |
| Cable de plástico | ||||
| 848/49 | F016L78457 | 7.46 | 9.03 | |
| Paquete De Batería | ||||
| 851 | 2607337069 | 114.26 | 138.25 | |
| Accupakket | ||||
| 851 | 1617S020T2 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 853 | 2607226251 | 75.38 | 91.21 | |
| Juego De Cuchillos | ||||
| 854 | F016F06040 | 14.94 | 18.08 | |
