Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600J13001 ( GFR42 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

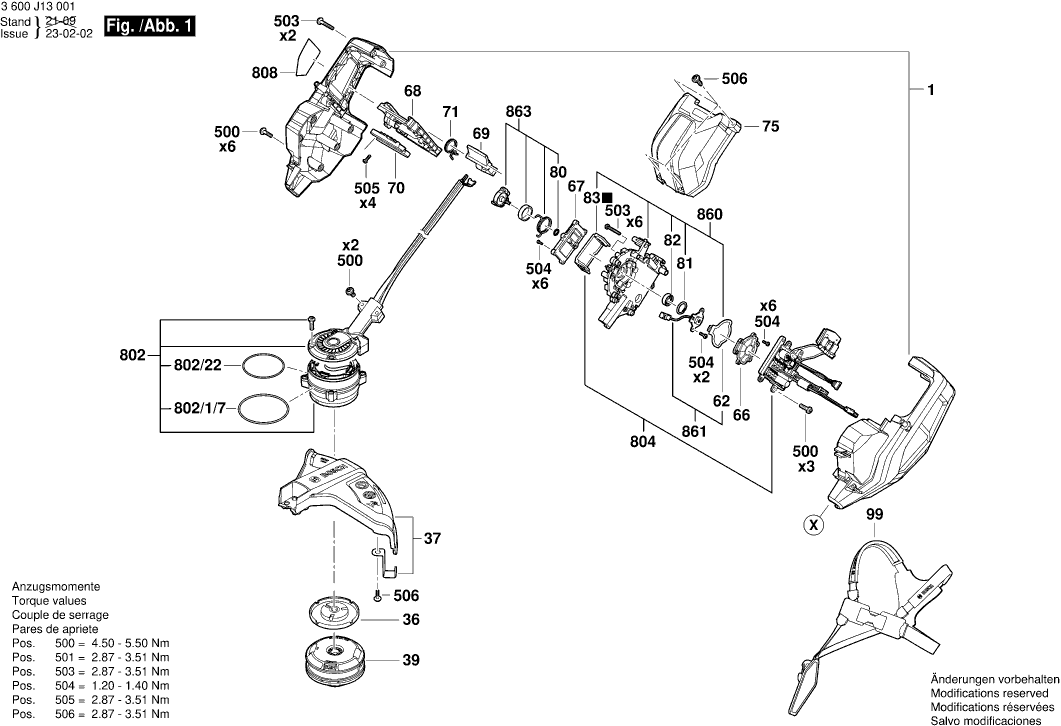

Dibujo técnico de los/las Bosch 3600J13001 ( GFR42 )
Lista de las piezas de repuesto de Bosch 3600J13001 ( GFR42 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Alojamiento | ||||
| 1 | F016L76239 | 36.85 | 44.59 | |
| Manija de Rueda bly | ||||
| 30 | F016L76232 | 12.41 | 15.02 | |
| Barra de manija | ||||
| 31 | F016L76303 | 26.84 | 32.48 | |
| Muelle | ||||
| 32 | F016L76284 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 36 | F016L76316 | 13.93 | 16.86 | |
| Protección contra toques. Versión ine | ||||
| 37 | F016L76811 | 23.75 | 28.74 | |
| Alimentador de hilo de golpe automático | ||||
| 39 | F016L76451 | 29.75 | 36.00 | |
| Casquillo de bloqueo | ||||
| 50 | F016L76337 | 12.41 | 15.02 | |
| Pieza de ajuste ed | ||||
| 51 | F016L76336 | 26.84 | 32.48 | |
| Casquillo de bloqueo | ||||
| 52 | F016L76338 | 18.19 | 22.01 | |
| Casquillo de bloqueo | ||||
| 53 | F016L76339 | 15.71 | 19.01 | |
| Junta de Estera para Potenciómetro | ||||
| 62 | F016L76340 | 2.24 | 2.71 | |
| Cubierta de Sellado | ||||
| 66 | F016L76309 | 1.70 | 2.06 | |
| Cubierta de Sellado | ||||
| 67 | F016L76310 | 1.94 | 2.35 | |
| Bandeja de batería | ||||
| 68 | F016L76241 | 4.70 | 5.69 | |
| Palanca de Liberación | ||||
| 69 | F016L76242 | 1.94 | 2.35 | |
| Placa de Retención | ||||
| 70 | F016L76311 | 2.71 | 3.28 | |
| Resorte de torsión TSF 55 | ||||
| 71 | F016L76289 | 1.18 | 1.43 | |
| Tapa de cubierta línea variante | ||||
| 75 | F016L76471 | 9.53 | 11.53 | |
| Casquillo de bloqueo | ||||
| 80 | F016L76409 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 81 | F016L76410 | 0.83 | 1.00 | |
| MANGUITO | ||||
| 82 | F016L65519 | 1.18 | 1.43 | |
| Junta de Estera para el Conector | ||||
| 83 | F016L76341 | 1.94 | 2.35 | |
| ABRAZADERA DE CABLE | ||||
| 84 | F016L76435 | 6.54 | 7.91 | |
| Sostenedor de cable TSC 55 | ||||
| 85 | F016L76312 | 2.71 | 3.28 | |
| CORREA | ||||
| 99 | F016L76436 | 113.29 | 137.08 | |
| Tornillo de formación de rosca | ||||
| 500 | F016L76058 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 501 | F016L76403 | 1.18 | 1.43 | |
| Casquillo de bloqueo | ||||
| 502 | F016L76408 | 0.83 | 1.00 | |
| Tornillo 35 Cabeza de Brida | ||||
| 503 | F016L76374 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 504 | F016L76402 | 0.83 | 1.00 | |
| Tornillo 14 Cap Head | ||||
| 505 | F016L76373 | 0.83 | 1.00 | |
| Tornillo Plástico | ||||
| 506 | F016L76187 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 651 | F016L76424 | 4.70 | 5.69 | |
| Casquillo de bloqueo | ||||
| 652 | F016L76439 | 20.42 | 24.71 | |
| Cubierta del motor | ||||
| 801 | F016104598 | 42.20 | 51.06 | |
| Motor de corriente continua | ||||
| 802 | F016104561 | 233.78 | 282.87 | |
| Anillo O | ||||
| 802/1/7 | F016L76214 | 0.83 | 1.00 | |
| Sello de la estera | ||||
| 802/22 | F016L76215 | 0.83 | 1.00 | |
| Módulo electrónico | ||||
| 804 | F016104562 | 187.62 | 227.02 | |
| Placa de identificación | ||||
| 808 | F016104600 | 1.70 | 2.06 | |
| Mango Perating | ||||
| 833 | F016104568 | 20.42 | 24.71 | |
| Manija /h | ||||
| 833/1/1 | F016L76233 | 20.42 | 24.71 | |
| Tornillo Plástico | ||||
| 833/1/2 | F016L76187 | 0.83 | 1.00 | |
| Mango Ting | ||||
| 834 | F016104567 | 81.47 | 98.58 | |
| Manija TSC 55 | ||||
| 834/1/1 | F016L76234 | 18.19 | 22.01 | |
| Casquillo de bloqueo | ||||
| 834/1/10 | F016L76315 | 49.56 | 59.97 | |
| Tornillo Plástico | ||||
| 834/1/11 | F016L76187 | 0.83 | 1.00 | |
| Bloqueo KS 60 E | ||||
| 834/1/2 | F016L76235 | 1.18 | 1.43 | |
| Bloqueo KS 60 E | ||||
| 834/1/3 | F016L76236 | 1.70 | 2.06 | |
| Casquillo de bloqueo | ||||
| 834/1/4 | F016L76237 | 1.18 | 1.43 | |
| Gatillo | ||||
| 834/1/5 | F016L76238 | 1.70 | 2.06 | |
| Muelle | ||||
| 834/1/6 | F016L76285 | 0.83 | 1.00 | |
| Resorte de torsión TSF 55 | ||||
| 834/1/7 | F016L76286 | 1.18 | 1.43 | |
| Muelle | ||||
| 834/1/8 | F016L76287 | 1.18 | 1.43 | |
| Guía crosshd. MFK 700/B | ||||
| 834/1/9 | F016L76321 | 1.70 | 2.06 | |
| Tubo principal | ||||
| 840 | F016104564 | 148.65 | 179.87 | |
| PLACA DE BASE CPL USA | ||||
| 860 | F016104566 | 40.61 | 49.14 | |
| Construcción de potenciómetro | ||||
| 861 | F016104563 | 55.25 | 66.85 | |
| Leva | ||||
| 863 | F016104565 | 23.75 | 28.74 | |
