Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FA0022 (GKF550)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

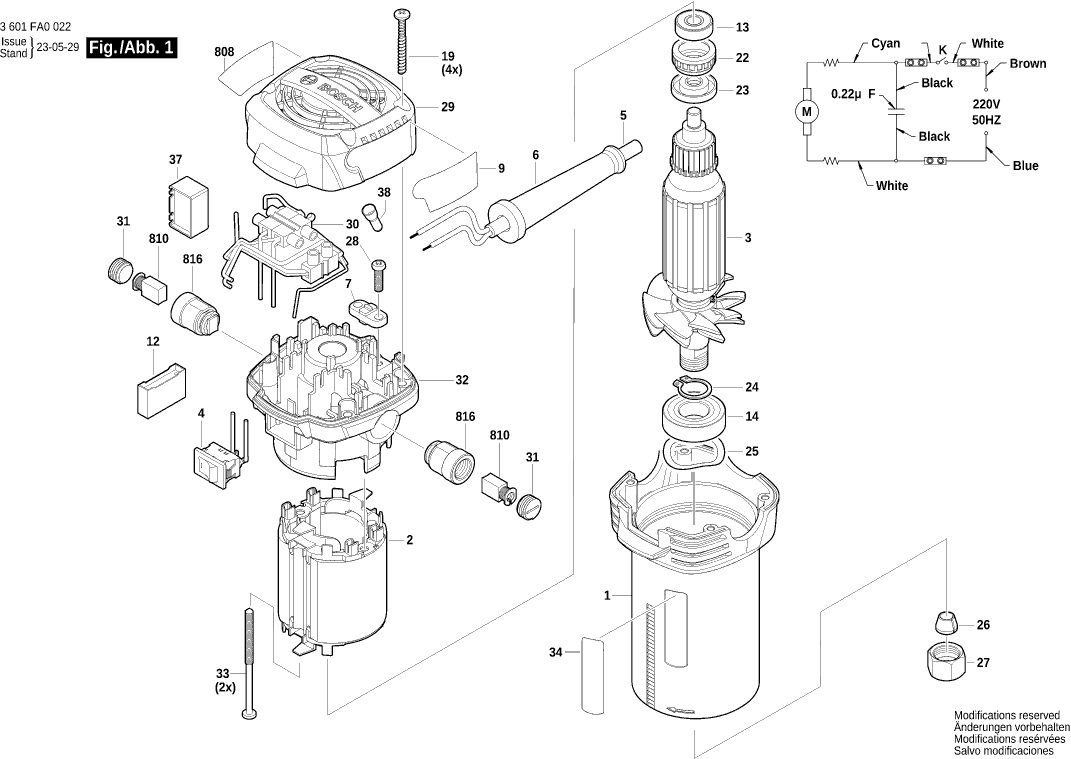

Dibujo técnico de los/las Bosch 3601FA0022 (GKF550)
Lista de las piezas de repuesto de Bosch 3601FA0022 (GKF550)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619PB2368 | 6.73 | 8.14 | |
| Ensamblaje de campo 220~240V Ø55*50 | ||||
| 2 | 1619PB3028 | 21.30 | 25.77 | |
| Armazón 220~240V Ø31.7*50 | ||||
| 3 | 1619PB3031 | 31.42 | 38.02 | |
| Interruptor | ||||
| 4 | 1619PB3034 | 4.94 | 5.98 | |
| Cable de alimentación | ||||
| 5 | 1619PB3037 | 6.73 | 8.14 | |
| OJAL | ||||
| 6 | 1619PB3045 | 1.00 | 1.21 | |
| Clip | ||||
| 7 | 1619PB3046 | 1.00 | 1.21 | |
| Placa del fabricante GKF 550 | ||||
| 9 | 1619PB3002 | 2.18 | 2.64 | |
| Condensador de supresión de interferencias | ||||
| 12 | 1619PB3048 | 1.49 | 1.80 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1619PB3049 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619PB3050 | 8.35 | 10.10 | |
| TORNILLO M4X35 | ||||
| 19 | 1619PB3052 | 1.00 | 1.21 | |
| Manga de cojinete | ||||
| 22 | 1619PB3053 | 1.49 | 1.80 | |
| Anillo de respaldo | ||||
| 23 | 1619PB3054 | 1.00 | 1.21 | |
| Anillo espaciador | ||||
| 24 | 1619PB3055 | 1.00 | 1.21 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 25 | 1619PB3056 | 1.00 | 1.21 | |
| CASQUILLO | ||||
| 26 | 1619PB3058 | 3.44 | 4.16 | |
| Tuerca de unión para acoplamiento rápido | ||||
| 27 | 1619PB3059 | 2.40 | 2.90 | |
| Tornillo De Sujeción | ||||
| 28 | 1619PB3060 | 1.00 | 1.21 | |
| Cubierta TURBO II | ||||
| 29 | 1619PB2366 | 3.44 | 4.16 | |
| Bloque de Terminales | ||||
| 30 | 1619PB3061 | 1.00 | 1.21 | |
| Tapa del cepillo | ||||
| 31 | 1619PB3062 | 1.00 | 1.21 | |
| Carcasa del motor | ||||
| 32 | 1619PB2367 | 4.94 | 5.98 | |
| TORNILLO M4X35 | ||||
| 33 | 1619PB3063 | 1.00 | 1.21 | |
| Escala graduada FSK 670 | ||||
| 34 | 1619PB3004 | 1.00 | 1.21 | |
| PCB | ||||
| 37 | 1619PB4604 | 9.67 | 11.70 | |
| Terminal de Soldadura | ||||
| 38 | 1619PB5619 | 1.00 | 1.21 | |
| VARILLA | ||||
| 653 | 1619PB2378 | 2.08 | 2.52 | |
| Tope límite DF500 | ||||
| 654 | 1619PB3022 | 14.94 | 18.08 | |
| Placa de guía | ||||
| 654/1 | 1619PB3064 | 3.71 | 4.49 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 654/10 | 1619PB3072 | 1.00 | 1.21 | |
| Tornillo de mariposa | ||||
| 654/11 | 1619PB2372 | 1.32 | 1.60 | |
| Pared de guía | ||||
| 654/2 | 1619PB3065 | 3.71 | 4.49 | |
| TORNILLO M4X35 | ||||
| 654/3 | 1619PB3066 | 1.00 | 1.21 | |
| Arandela dentada DIN 6797-A-3,2 | ||||
| 654/4 | 1619PB3067 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 654/5 | 1619PB3068 | |||
| Tornillo de mariposa | ||||
| 654/6 | 1619PB2371 | 1.90 | 2.30 | |
| TORNILLO M4X35 | ||||
| 654/7 | 1619PB3069 | 1.00 | 1.21 | |
| COJINETE | ||||
| 654/8 | 1619PB3070 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 654/9 | 1619PB3071 | 1.00 | 1.21 | |
| TOPE DE LONGITUD | ||||
| 655 | 1619PB3021 | 9.67 | 11.70 | |
| TOPE DE LONGITUD | ||||
| 655/1 | 1619PB3073 | 2.52 | 3.05 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 655/10 | 1619PB3072 | 1.00 | 1.21 | |
| Soporte de Guía | ||||
| 655/2 | 1619PB3074 | 3.04 | 3.68 | |
| Tornillo Especial | ||||
| 655/3 | 1619PB3075 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 655/4 | 1619PB3076 | 1.00 | 1.21 | |
| Tornillo de mariposa | ||||
| 655/5 | 1619PB2373 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 655/9 | 1619PB3071 | 1.00 | 1.21 | |
| Base | ||||
| 656 | 1619PB2369 | 17.60 | 21.30 | |
| Base | ||||
| 656/1 | 1619PB3077 | 9.47 | 11.46 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 656/10 | 1619PB3072 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 656/11 | 1619PB3081 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 656/2 | 1619PB3078 | 2.52 | 3.05 | |
| Tornillo moleteado STM 1800 | ||||
| 656/3 | 1619PB2374 | 1.32 | 1.60 | |
| BOTÓN | ||||
| 656/4 | 1619PB2375 | 1.32 | 1.60 | |
| Espaciador | ||||
| 656/5 | 1619PB3079 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 656/6 | 1619PB3080 | 1.00 | 1.21 | |
| Tornillo moleteado STM 1800 | ||||
| 656/7 | 1619PB2376 | 1.49 | 1.80 | |
| Deflector de Virutas | ||||
| 656/8 | 1619PB3083 | 1.32 | 1.60 | |
| Arandela plana | ||||
| 656/9 | 1619PB3071 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 808 | 1619PB2996 | 2.18 | 2.64 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619PB3047 | 6.73 | 8.14 | |
| PORTACEPILLO | ||||
| 816 | 1619PB3051 | 2.40 | 2.90 | |
