Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F0A100 ( GKF600 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

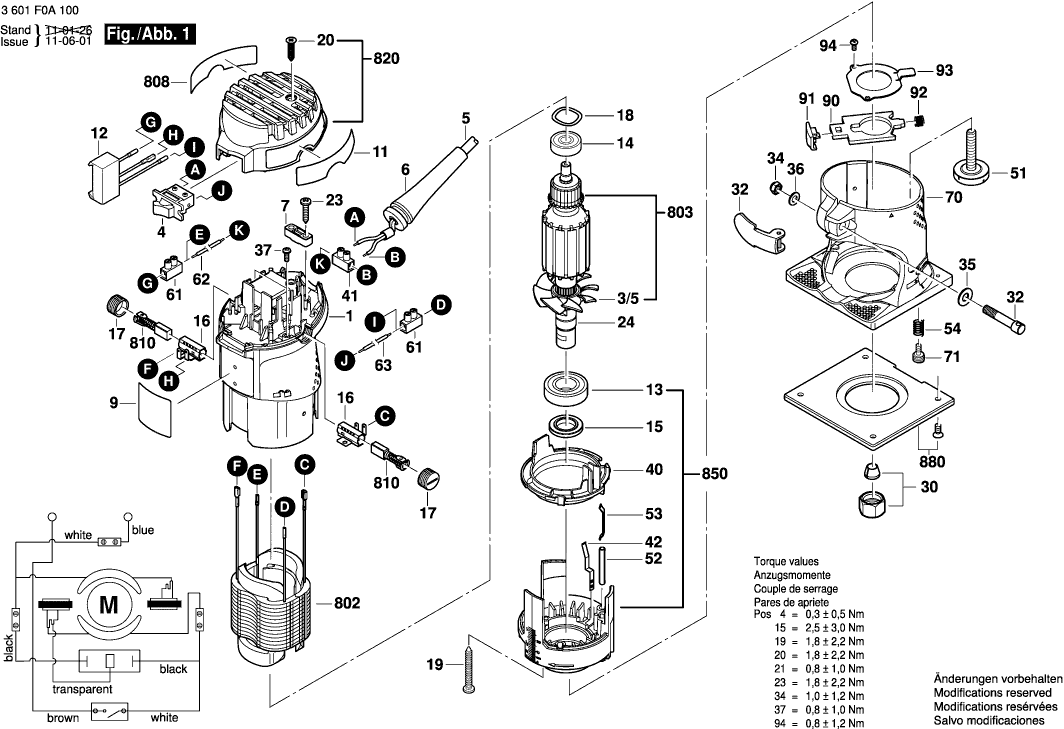

Dibujo técnico de los/las Bosch 3601F0A100 ( GKF600 )
Lista de las piezas de repuesto de Bosch 3601F0A100 ( GKF600 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2610035222 | 10.73 | 12.98 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/5 | 2609100246 | 1.70 | 2.06 | |
| Interruptor | ||||
| 4 | 2609120274 | 10.73 | 12.98 | |
| Cable de alimentación | ||||
| 5 | 2609120278 | 11.88 | 14.37 | |
| OJAL | ||||
| 6 | 2600703018 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609131379 | 1.70 | 2.06 | |
| Placa de identificación | ||||
| 11 | 2609131380 | 1.94 | 2.35 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2609120164 | 7.58 | 9.17 | |
| Ya no disponible, sin reemplazo | ||||
| 13 | 2609110435 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2609110436 | 5.33 | 6.45 | |
| TUERCA DE BLOQUEO | ||||
| 15 | 2609110253 | 2.24 | 2.71 | |
| PORTACEPILLO | ||||
| 16 | 2609110217 | 1.18 | 1.43 | |
| Tapa del cepillo | ||||
| 17 | 2609100203 | 0.83 | 1.00 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 18 | 2609110294 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 19 | 2910611093 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 20 | 2609110490 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 23 | 2910611020 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 24 | 2916650006 | 1.18 | 1.43 | |
| Casquillo de Tornillo 6,35 Ø | ||||
| 30 | 2609199145 | 15.71 | 19.01 | |
| Palanca de sujeción | ||||
| 32 | 2609199041 | 4.10 | 4.96 | |
| Tuerca hexagonal | ||||
| 34 | 2609110289 | 0.83 | 1.00 | |
| Arandela de resorte | ||||
| 35 | 2609110282 | 0.83 | 1.00 | |
| Lavadora | ||||
| 36 | 2609110290 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 37 | 2603490017 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 40 | 2609100247 | 1.94 | 2.35 | |
| ABRAZADERA DE CABLE | ||||
| 41 | 2609120153 | 1.18 | 1.43 | |
| Correa de Contacto | ||||
| 42 | 2609110297 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 51 | 2609110241 | 2.71 | 3.28 | |
| Husillo de presión | ||||
| 52 | 2609110245 | 0.83 | 1.00 | |
| Diafragma | ||||
| 53 | 2609110246 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 54 | 2609110306 | 0.83 | 1.00 | |
| Bloque de Terminales | ||||
| 61 | 2609120177 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 62 | 2609120180 | 1.94 | 2.35 | |
| Cable de conexión | ||||
| 63 | 2609120256 | 1.94 | 2.35 | |
| PLACA DE BASE CPL USA | ||||
| 70 | 2609110307 | 23.75 | 28.74 | |
| Tornillo | ||||
| 71 | 2609110283 | 1.70 | 2.06 | |
| TIRA | ||||
| 90 | 2609110741 | 2.24 | 2.71 | |
| Botón | ||||
| 91 | 2609100248 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 92 | 2609110255 | 0.83 | 1.00 | |
| Placa de cubierta | ||||
| 93 | 2609110480 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 94 | 2609110367 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 658 | 2610008117 | |||
| ESTATOR | ||||
| 802 | 2609120169 | 33.45 | 40.47 | |
| Armazón | ||||
| 803 | 2609120316 | 55.25 | 66.85 | |
| Placa de identificación | ||||
| 808 | 2609131463 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2609120149 | 7.58 | 9.17 | |
| Cubierta de la carcasa VERDE | ||||
| 820 | 2609199109 | 6.54 | 7.91 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 850 | 2610008123 | 26.84 | 32.48 | |
| Cubierta TURBO II | ||||
| 854/7 | 2609100386 | 6.54 | 7.91 | |
| Base | ||||
| 855 | 2610008115 | 73.72 | 89.20 | |
| Arandela plana | ||||
| 855/16 | 2916011014 | 0.83 | 1.00 | |
| PLACA DE BASE CPL USA | ||||
| 855/2 | 2609110372 | 4.70 | 5.69 | |
| TORNILLO M4X35 | ||||
| 855/21 | 2609110347 | 0.83 | 1.00 | |
| Soporte | ||||
| 855/3 | 2609100381 | 5.33 | 6.45 | |
| Palanca de sujeción | ||||
| 855/32 | 2609199041 | 4.10 | 4.96 | |
| Tuerca hexagonal | ||||
| 855/34 | 2609110289 | 0.83 | 1.00 | |
| Arandela de resorte | ||||
| 855/35 | 2609110282 | 0.83 | 1.00 | |
| Lavadora | ||||
| 855/36 | 2609110290 | 0.83 | 1.00 | |
| PASADOR | ||||
| 855/4 | 2609110455 | 0.83 | 1.00 | |
| Capucha de trinquete | ||||
| 855/5 | 2600590006 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 855/51 | 2609110241 | 2.71 | 3.28 | |
| Resorte de compresión | ||||
| 855/54 | 2609110306 | 0.83 | 1.00 | |
| BOTÓN | ||||
| 855/6 | 2609199008 | 1.18 | 1.43 | |
| Tornillo de cabeza plana | ||||
| 855/7 | 2910281201 | 0.83 | 1.00 | |
| PASADOR | ||||
| 855/9 | 2609110483 | 0.83 | 1.00 | |
| TOPE DE LONGITUD | ||||
| 857 | 2610008113 | 15.71 | 19.01 | |
| TORNILLO M4X35 | ||||
| 857/656 | 2609110364 | 0.83 | 1.00 | |
| BOTÓN | ||||
| 857/657 | 2609199008 | 1.18 | 1.43 | |
| Tornillo moleteado STM 1800 | ||||
| 857/659 | 2609100568 | 2.24 | 2.71 | |
| Arandela plana | ||||
| 857/662 | 2916011014 | 0.83 | 1.00 | |
| Llave de boca simple SW22 | ||||
| 863 | 2609110438 | 4.70 | 5.69 | |
| PLACA DE BASE CPL USA | ||||
| 864/1 | 2609100383 | 15.71 | 19.01 | |
| Manija TSC 55 | ||||
| 864/2 | 2609100423 | 2.71 | 3.28 | |
| Tapa De Mango | ||||
| 864/3 | 2609100140 | 4.10 | 4.96 | |
| TORNILLO M4X35 | ||||
| 864/4 | 2609110607 | 1.70 | 2.06 | |
| Tuerca | ||||
| 864/5 | 2609110548 | 1.18 | 1.43 | |
| Tornillo moleteado STM 1800 | ||||
| 865 | 2609199114 | 6.54 | 7.91 | |
| TORNILLO M4X35 | ||||
| 866 | 2609199100 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 868 | 2609110553 | 0.83 | 1.00 | |
| Cámara de polvo WH V2 JP | ||||
| 870 | 2609100384 | 5.83 | 7.05 | |
| EJE | ||||
| 871 | 2609100385 | 6.54 | 7.91 | |
| PLACA DE BASE CPL USA | ||||
| 880 | 2610008124 | 8.45 | 10.22 | |
