Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FA4000 (GKM18V-LI)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

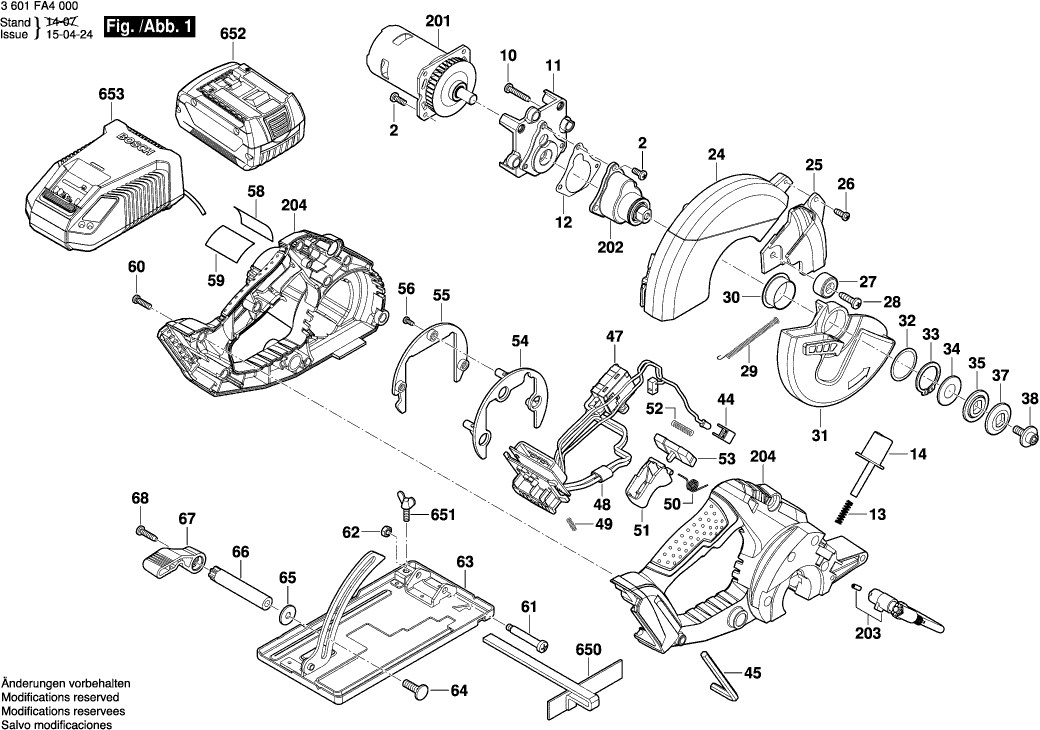

Dibujo técnico de los/las Bosch 3601FA4000 (GKM18V-LI)
Lista de las piezas de repuesto de Bosch 3601FA4000 (GKM18V-LI)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 2 | 2610034094 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 10 | 2610034144 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 11 | 2610033566 | 10.90 | 13.19 | |
| Junta | ||||
| 12 | 2610034143 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 13 | 2610034157 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 14 | 2610034095 | 1.49 | 1.80 | |
| Guarda superior | ||||
| 24 | 2610033557 | 14.94 | 18.08 | |
| Ventana de bandera, vi TSF 55 | ||||
| 25 | 2610033558 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 26 | 2610034145 | 1.00 | 1.21 | |
| Parachoques | ||||
| 27 | 2610033564 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 28 | 2610034140 | 1.00 | 1.21 | |
| Resorte de extensión | ||||
| 29 | 2610031712 | 3.44 | 4.16 | |
| MANGUITO ROSCADO | ||||
| 30 | 2610033580 | 1.00 | 1.21 | |
| Guarda de Solapa | ||||
| 31 | 2610033559 | 13.13 | 15.89 | |
| Arandela plana | ||||
| 32 | 2610034151 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 33 | 2610034153 | 1.00 | 1.21 | |
| Sello | ||||
| 34 | 2610033579 | 1.49 | 1.80 | |
| Brida Intermedia | ||||
| 35 | 2610033571 | 2.86 | 3.46 | |
| Lavadora | ||||
| 37 | 2610033572 | 2.40 | 2.90 | |
| Perno de bloqueo | ||||
| 38 | 2610033581 | 2.08 | 2.52 | |
| LENTE | ||||
| 44 | 2610034142 | 1.00 | 1.21 | |
| Llave de tubo hexagonal | ||||
| 45 | 2610034161 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 47 | 2610029995 | |||
| Ferrita CS 70 | ||||
| 48 | 2610035267 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 49 | 2610013564 | 1.00 | 1.21 | |
| Resorte de torsión | ||||
| 50 | 2610034103 | 1.00 | 1.21 | |
| Gatillo | ||||
| 51 | 2610033560 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 52 | 2610034156 | 1.00 | 1.21 | |
| Palanca de Bloqueo | ||||
| 53 | 2610033561 | 1.49 | 1.80 | |
| Pared acústica | ||||
| 54 | 2610033576 | 1.49 | 1.80 | |
| Pared acústica | ||||
| 55 | 2610033577 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 56 | 2610034158 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 58 | 1619PB1049 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 59 | 2610035071 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 60 | 2610034146 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 61 | 2610034148 | 2.08 | 2.52 | |
| Tuerca hexagonal | ||||
| 62 | 2610034147 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 63 | 2610033555 | 43.12 | 52.18 | |
| Perno de bloqueo | ||||
| 64 | 2610034141 | 1.49 | 1.80 | |
| Disco | ||||
| 65 | 2610034150 | 1.00 | 1.21 | |
| Varilla de Sujeción M18 /M14 | ||||
| 66 | 2610033578 | 2.86 | 3.46 | |
| Palanca de Control | ||||
| 67 | 2610033563 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 68 | 2610034159 | 1.00 | 1.21 | |
| Motor de corriente continua | ||||
| 201 | 2610034087 | 197.62 | 239.12 | |
| TRANSMISIÓN SA | ||||
| 202 | 2610034090 | 47.53 | 57.51 | |
| Gancho de Montaje | ||||
| 203 | 2610034096 | 9.67 | 11.70 | |
| Conjunto del alojamiento | ||||
| 204 | 2610033552 | 34.82 | 42.13 | |
| Casquillo de bloqueo | ||||
| 650 | 2610955166 | 6.73 | 8.14 | |
| Tornillo de mariposa | ||||
| 651 | 2610917057 | 4.94 | 5.98 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 652 | 2607336815 | 110.30 | 133.46 | |
| Paquete De Batería | ||||
| 652 | 1607A350M0 | 110.30 | 133.46 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 64.67 | 78.25 | |
