Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FB8000 (GKM18V-50)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

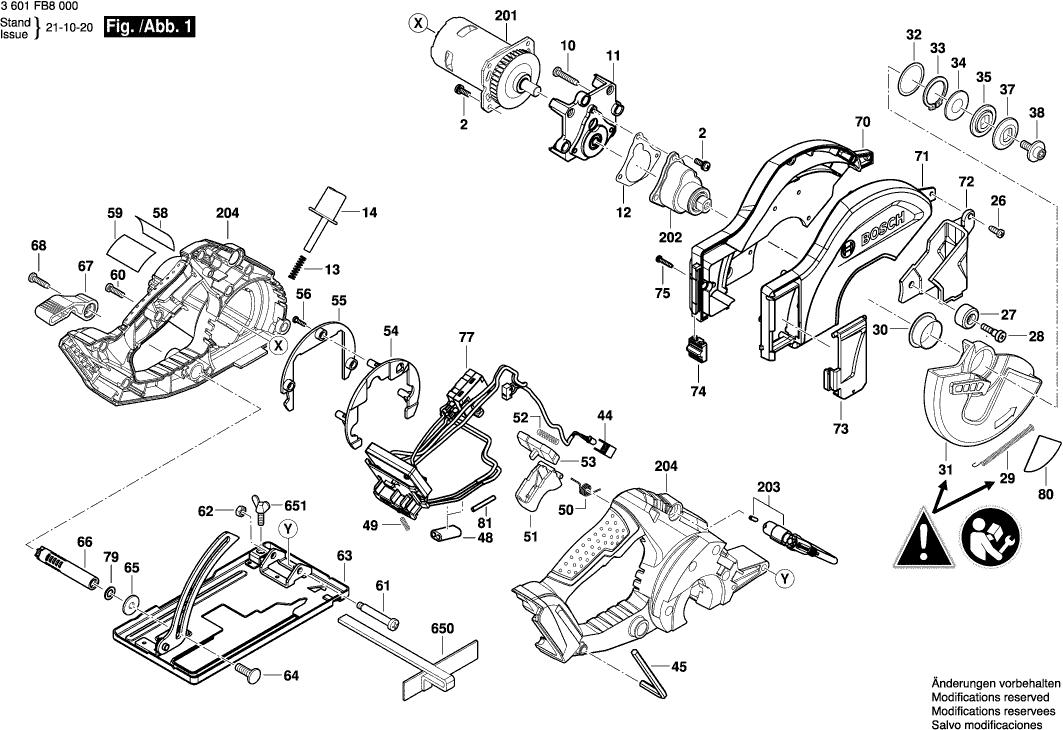

Dibujo técnico de los/las Bosch 3601FB8000 (GKM18V-50)
Lista de las piezas de repuesto de Bosch 3601FB8000 (GKM18V-50)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 2 | 2610034094 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 10 | 2610034144 | 1.00 | 1.21 | |
| Caja de Cojinete | ||||
| 11 | 2610033566 | 10.90 | 13.19 | |
| Junta | ||||
| 12 | 2610034143 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 13 | 2610034157 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 14 | 2610034095 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 26 | 2610034145 | 1.00 | 1.21 | |
| Parachoques | ||||
| 27 | 2610033564 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 28 | 2610034140 | 1.00 | 1.21 | |
| Resorte de extensión | ||||
| 29 | 2610031712 | 3.44 | 4.16 | |
| MANGUITO ROSCADO | ||||
| 30 | 2610033580 | 1.00 | 1.21 | |
| Guarda de Solapa | ||||
| 31 | 2610033559 | 13.13 | 15.89 | |
| Arandela plana | ||||
| 32 | 2610034151 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 33 | 2610034153 | 1.00 | 1.21 | |
| Sello | ||||
| 34 | 2610033579 | 1.49 | 1.80 | |
| Brida Intermedia | ||||
| 35 | 2610033571 | 2.86 | 3.46 | |
| Lavadora | ||||
| 37 | 2610033572 | 2.40 | 2.90 | |
| Perno de bloqueo | ||||
| 38 | 2610033581 | 2.08 | 2.52 | |
| LENTE | ||||
| 44 | 2610034142 | 1.00 | 1.21 | |
| Llave de tubo hexagonal | ||||
| 45 | 2610034161 | 1.00 | 1.21 | |
| Ferrita CS 70 | ||||
| 48 | 2610035267 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 49 | 2610013564 | 1.00 | 1.21 | |
| Resorte de torsión | ||||
| 50 | 2610034103 | 1.00 | 1.21 | |
| Gatillo | ||||
| 51 | 2610033560 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 52 | 2610034156 | 1.00 | 1.21 | |
| Palanca de Bloqueo | ||||
| 53 | 2610033561 | 1.49 | 1.80 | |
| Pared acústica | ||||
| 54 | 2610033576 | 1.49 | 1.80 | |
| Pared acústica | ||||
| 55 | 2610033577 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 56 | 2610034158 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 58 | 1619PB6967 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 59 | 1619PB6970 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 60 | 2610034146 | 1.00 | 1.21 | |
| Perno de bloqueo | ||||
| 61 | 2610034148 | 2.08 | 2.52 | |
| Tuerca hexagonal | ||||
| 62 | 2610034147 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 63 | 2610033555 | 43.12 | 52.18 | |
| Perno de bloqueo | ||||
| 64 | 2610034141 | 1.49 | 1.80 | |
| Disco | ||||
| 65 | 2610034150 | 1.00 | 1.21 | |
| Varilla de Sujeción M18 /M14 | ||||
| 66 | 2610033578 | 2.86 | 3.46 | |
| Palanca de Control | ||||
| 67 | 2610033563 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 68 | 2610034159 | 1.00 | 1.21 | |
| Guarda superior | ||||
| 70 | 1619PB6963 | 10.90 | 13.19 | |
| Guarda superior | ||||
| 71 | 1619PB6964 | 8.35 | 10.10 | |
| Ventana de bandera, vi TSF 55 | ||||
| 72 | 1619PB6952 | 2.40 | 2.90 | |
| Cubierta TURBO II | ||||
| 73 | 1619PB6966 | 4.94 | 5.98 | |
| Bloqueo de tapa | ||||
| 74 | 1619PB6951 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 75 | 1619PB6974 | 1.00 | 1.21 | |
| Módulo electrónico | ||||
| 77 | 1619PB4911 | 27.81 | 33.65 | |
| Disco | ||||
| 79 | 1619PB6973 | 1.00 | 1.21 | |
| Etiqueta Del Producto | ||||
| 80 | 2610036144 | 1.49 | 1.80 | |
| Tubo retractil | ||||
| 81 | 1619PB7064 | 1.49 | 1.80 | |
| Paquete De Batería | ||||
| 91 | 2607337069 | 114.26 | 138.25 | |
| Accupakket | ||||
| 91 | 1617S020T2 | 80.26 | 97.11 | |
| Motor de corriente continua | ||||
| 201 | 2610034087 | 197.62 | 239.12 | |
| TRANSMISIÓN SA | ||||
| 202 | 2610034090 | 47.53 | 57.51 | |
| Gancho de Montaje | ||||
| 203 | 2610034096 | 9.67 | 11.70 | |
| Conjunto del alojamiento | ||||
| 204 | 1619PB6972 | 21.30 | 25.77 | |
| Guía Paralela | ||||
| 650 | 1619PA9720 | 4.18 | 5.06 | |
| Tornillo de mariposa | ||||
| 651 | 1619PA9719 | 1.49 | 1.80 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 75.38 | 91.21 | |
