Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F76100 (GKS165)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

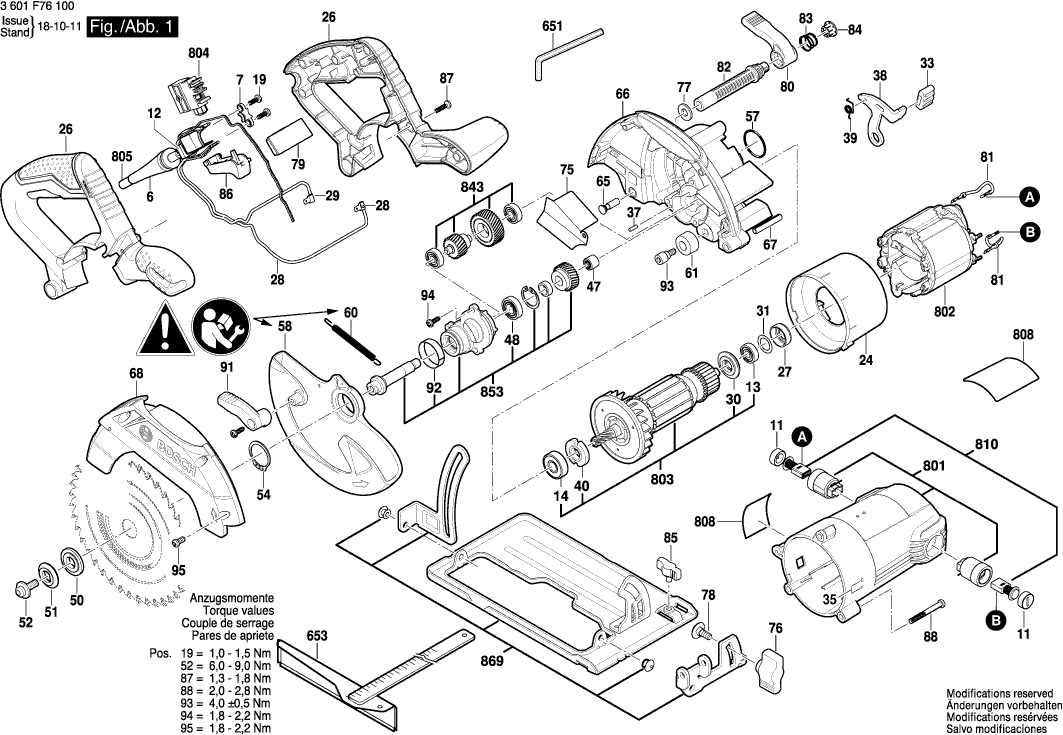

Dibujo técnico de los/las Bosch 3601F76100 (GKS165)
Lista de las piezas de repuesto de Bosch 3601F76100 (GKS165)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| OJAL | ||||
| 6 | 2600703018 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 1619P06313 | 1.00 | 1.21 | |
| Tapa aislante | ||||
| 11 | 1619P06286 | 2.08 | 2.52 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2610917620 | 3.44 | 4.16 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 1619P00456 | 2.86 | 3.46 | |
| RODAMIENTO DE BOLAS | ||||
| 14 | 1619P10481 | 3.44 | 4.16 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490021 | 1.00 | 1.21 | |
| Placa de desviación | ||||
| 24 | 1619P09797 | 2.86 | 3.46 | |
| Conjunto de asas | ||||
| 26 | 1619P10804 | 14.94 | 18.08 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1619P06227 | 1.00 | 1.21 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 28 | 1619P10806 | 2.08 | 2.52 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 29 | 1619P10807 | 2.08 | 2.52 | |
| Aro de sello | ||||
| 30 | 1619P04476 | 1.00 | 1.21 | |
| Placa de ajuste | ||||
| 31 | 1619P10795 | 1.00 | 1.21 | |
| Tapa | ||||
| 33 | 1619P06225 | 1.00 | 1.21 | |
| Bola AZUL | ||||
| 35 | 1619P00291 | 64.67 | 78.25 | |
| Perno de cojinete | ||||
| 37 | 2603201020 | 1.00 | 1.21 | |
| Soporte de Guía | ||||
| 38 | 1619P10138 | 2.40 | 2.90 | |
| Correa de contacto | ||||
| 39 | 1619P10139 | 1.49 | 1.80 | |
| Tuerca de cierre | ||||
| 40 | 1619P06319 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 47 | 1619P06310 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS | ||||
| 48 | 1619P10132 | 3.44 | 4.16 | |
| Lavadora | ||||
| 50 | 1619P10784 | 4.94 | 5.98 | |
| Anillo de bloqueo | ||||
| 51 | 1619P10785 | 2.40 | 2.90 | |
| Tornillo De Sujeción | ||||
| 52 | 1619P10786 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 54 | 2916650014 | 1.49 | 1.80 | |
| Anillo O | ||||
| 57 | F000640007 | 1.00 | 1.21 | |
| Protección táctil | ||||
| 58 | 1619P10134 | 16.79 | 20.32 | |
| Resorte de extensión | ||||
| 60 | 1619P10136 | 2.08 | 2.52 | |
| Parachoques | ||||
| 61 | 1619P06236 | 2.08 | 2.52 | |
| Tornillo moleteado | ||||
| 65 | 1619P06325 | 2.08 | 2.52 | |
| Guarda Protectora | ||||
| 66 | 1619P10116 | 10.90 | 13.19 | |
| Pasador de apriete | ||||
| 67 | 1619P10608 | 1.49 | 1.80 | |
| Cubierta Protectora | ||||
| 68 | 1619P10148 | 14.94 | 18.08 | |
| Tapa de guía | ||||
| 75 | 1619P10801 | 2.40 | 2.90 | |
| Tuerca de mariposa | ||||
| 76 | 1619P01636 | 1.49 | 1.80 | |
| Arandela plana | ||||
| 77 | 2916021013 | 1.49 | 1.80 | |
| Tornillo de cabeza plana | ||||
| 78 | 1619P06211 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 79 | 1619P10788 | 2.08 | 2.52 | |
| Palanca KA 65 | ||||
| 80 | 1619P10037 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 81 | 1619P07060 | 1.49 | 1.80 | |
| Varilla de Ajuste | ||||
| 82 | 1619P07620 | 2.08 | 2.52 | |
| Muelle | ||||
| 83 | 1619X01792 | 1.00 | 1.21 | |
| Cubierta | ||||
| 84 | 1619P17212 | 2.40 | 2.90 | |
| Tornillo de mariposa | ||||
| 85 | 1619P01618 | 1.00 | 1.21 | |
| Gatillo | ||||
| 86 | 1619P10787 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 87 | 2603490022 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 88 | 2610925864 | 1.00 | 1.21 | |
| Palanca KA 65 | ||||
| 91 | 1619P10150 | 1.49 | 1.80 | |
| Casquillo de brida | ||||
| 92 | 1619P10802 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 93 | 1619P06246 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 94 | 1619P01678 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 95 | 1603435068 | 1.49 | 1.80 | |
| Destornillador Desplazado | ||||
| 651 | 1907950006 | 3.71 | 4.49 | |
| Llave hexagonal de casquillo | ||||
| 651 | 2610364015 | 3.44 | 4.16 | |
| Regla de Inglete | ||||
| 653 | 1619X01612 | 10.90 | 13.19 | |
| Adaptador | ||||
| 654 | 1619P11691 | 2.40 | 2.90 | |
| Carcasa del motor | ||||
| 801 | 1619P10061 | 18.94 | 22.92 | |
| Campo 230V | ||||
| 802 | 1619P13568 | 34.82 | 42.13 | |
| Conjunto de armadura | ||||
| 803 | 1619P13569 | 52.45 | 63.46 | |
| Interruptor | ||||
| 804 | 1619P13570 | 6.73 | 8.14 | |
| Cable de alimentación | ||||
| 805 | 1619P11944 | 13.13 | 15.89 | |
| Placa de identificación | ||||
| 808 | 1619P31495 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P10063 | 6.73 | 8.14 | |
| Eje del engranaje | ||||
| 843 | 1619P13571 | 27.81 | 33.65 | |
| Brida de cojinete HKC 55 | ||||
| 853 | 1619P11495 | 31.42 | 38.02 | |
| PLACA DE BASE CPL USA | ||||
| 869 | 1619P11862 | 16.79 | 20.32 | |
