Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F6H002 (GKS18V-LI)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

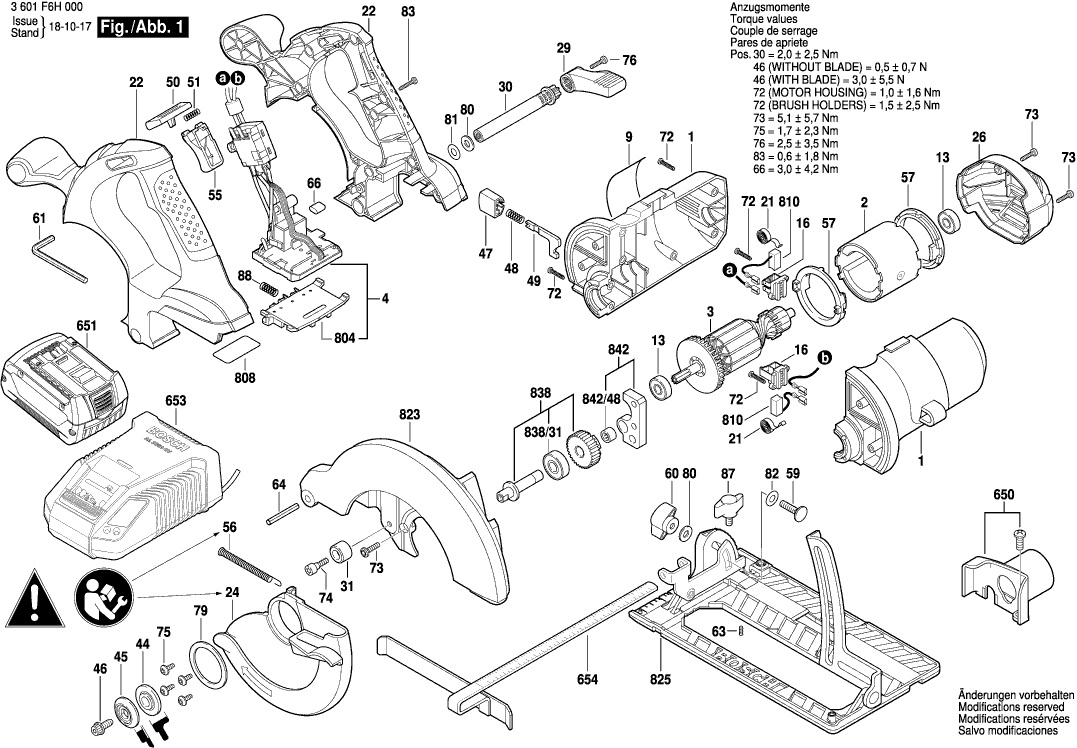

Dibujo técnico de los/las Bosch 3601F6H002 (GKS18V-LI)
Lista de las piezas de repuesto de Bosch 3601F6H002 (GKS18V-LI)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2610930648 | 23.90 | 28.92 | |
| Carcasa del polo 14,4-24V | ||||
| 2 | 1615100008 | 14.94 | 18.08 | |
| Armazón | ||||
| 3 | 1619P01902 | 47.53 | 57.51 | |
| Módulo electrónico | ||||
| 4 | 1607233334 | 71.68 | 86.73 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2610956321 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 2610351861 | 10.90 | 13.19 | |
| PORTACEPILLO | ||||
| 16 | 2610934990 | 2.86 | 3.46 | |
| Muelle en espiral AGC 18 | ||||
| 21 | 1619P14306 | 3.44 | 4.16 | |
| Manija AZUL | ||||
| 22 | 1619P14615 | 23.90 | 28.92 | |
| Guarda inferior | ||||
| 24 | 2610930652 | 21.30 | 25.77 | |
| Cubierta | ||||
| 26 | 2610955162 | 4.94 | 5.98 | |
| Palanca de Control | ||||
| 29 | 2610935249 | 1.49 | 1.80 | |
| Varilla de Ajuste | ||||
| 30 | 1600A011KY | 2.40 | 2.90 | |
| Tope límite DF500 | ||||
| 31 | 1619P01532 | 1.49 | 1.80 | |
| Casquillo de guía STM 1800 | ||||
| 44 | 1619P11416 | 8.35 | 10.10 | |
| Arandela especial | ||||
| 45 | 2610959533 | 6.73 | 8.14 | |
| Tornillo de Brida | ||||
| 46 | 2610935247 | 1.49 | 1.80 | |
| Botón | ||||
| 47 | 2610935245 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 48 | 2610936576 | 1.00 | 1.21 | |
| Brida OS 400 EQ | ||||
| 49 | 2610935246 | 2.86 | 3.46 | |
| Deslizador de captura | ||||
| 50 | 2610955167 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 51 | 2610935251 | 1.49 | 1.80 | |
| Gatillo | ||||
| 55 | 2610942930 | 2.08 | 2.52 | |
| Resorte de extensión | ||||
| 56 | 2610947075 | 2.40 | 2.90 | |
| Anillo de localización | ||||
| 57 | 2610942931 | 2.08 | 2.52 | |
| Tornillo de cabeza plana | ||||
| 59 | 2910281203 | 2.40 | 2.90 | |
| BOTÓN | ||||
| 60 | 2610936575 | 1.49 | 1.80 | |
| Llave de tubo hexagonal | ||||
| 61 | 2610937464 | 1.49 | 1.80 | |
| Tornillo de ajuste | ||||
| 63 | 2610001398 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 64 | 1619P10608 | 1.49 | 1.80 | |
| Pasador de apriete | ||||
| 64 | 2917761253 | 1.00 | 1.21 | |
| Anillo de Ajuste | ||||
| 66 | 2610937452 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 2603490018 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 2603490022 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 74 | 2610937508 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 75 | 2914201503 | 2.08 | 2.52 | |
| Tornillo de cabeza hexagonal | ||||
| 76 | 2610957469 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 79 | 2610386556 | |||
| Arandela plana | ||||
| 80 | 2916011111 | 2.40 | 2.90 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 81 | 2916190012 | 1.00 | 1.21 | |
| Disco | ||||
| 82 | 2610945804 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 83 | 2610315386 | 1.49 | 1.80 | |
| Perilla de ajuste | ||||
| 87 | 2610990806 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 88 | 2604690055 | 1.00 | 1.21 | |
| Extracción de polvo | ||||
| 650 | 2610953099 | 2.86 | 3.46 | |
| Paquete De Batería | ||||
| 651 | 1607A350M0 | 110.30 | 133.46 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 651 | 2607336815 | 110.30 | 133.46 | |
| Accupakket | ||||
| 651 | 1617S020T1 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 75.38 | 91.21 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 64.67 | 78.25 | |
| Casquillo de bloqueo | ||||
| 654 | 2610955166 | 6.73 | 8.14 | |
| Retenedor de Contacto | ||||
| 804 | 1609280478 | 11.37 | 13.76 | |
| Placa de identificación | ||||
| 808 | 1618D0005X | 1.00 | 1.21 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610943623 | 10.90 | 13.19 | |
| Guarda Protectora | ||||
| 823 | 2610957974 | 27.81 | 33.65 | |
| PLACA DE BASE CPL USA | ||||
| 825 | 2610955990 | 39.14 | 47.36 | |
| PLACA DE BASE CPL USA | ||||
| 825 | 2610957994 | 37.50 | 45.38 | |
| Conjunto de Eje | ||||
| 838 | 2610000765 | 23.90 | 28.92 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 838/31 | 1900905173 | 4.94 | 5.98 | |
| Placa de apoyo AGC 18 | ||||
| 842 | 2610997509 | 10.90 | 13.19 | |
| Manga de aguja AGC 18 | ||||
| 842/48 | 1600910018 | 4.94 | 5.98 | |
