Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601666221 ( GKS24V )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

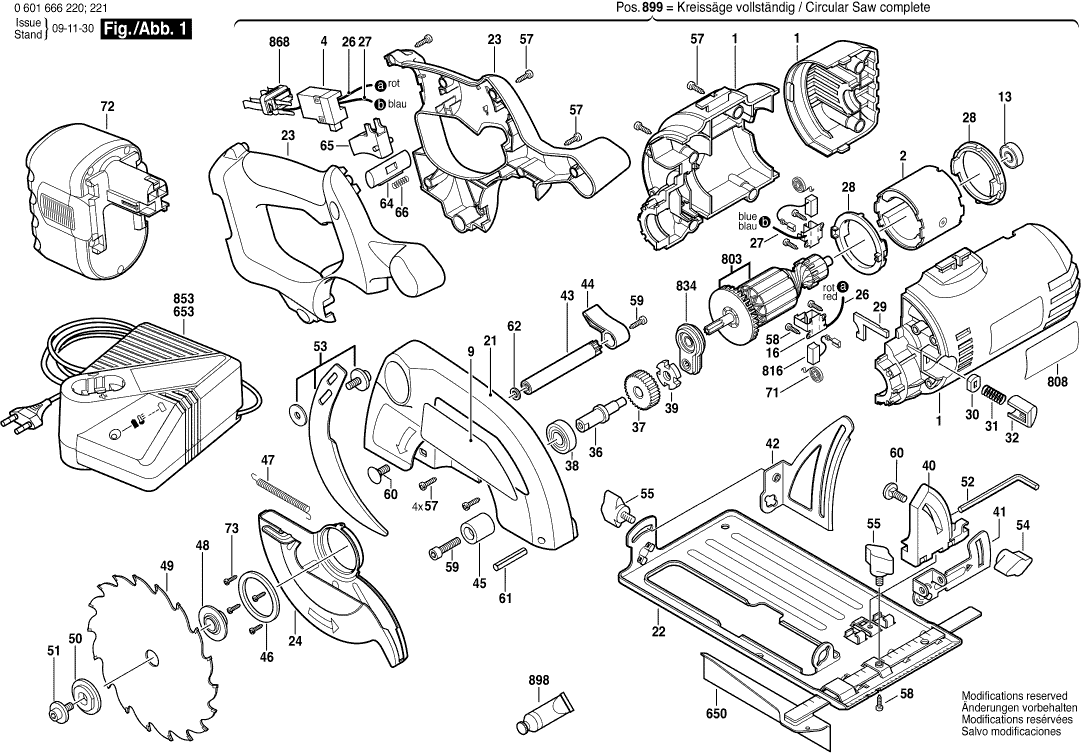

Dibujo técnico de los/las Bosch 0601666221 ( GKS24V )
Lista de las piezas de repuesto de Bosch 0601666221 ( GKS24V )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108234 | 23.75 | 28.74 | |
| Carcasa del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.01 | |
| Interruptor de encendido y apagado | ||||
| 4 | 2610997469 | 26.84 | 32.48 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118E08 | 2.71 | 3.28 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 3130900056 | 5.33 | 6.45 | |
| PORTACEPILLO | ||||
| 16 | 1611323003 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 21 | 1605510298 | 44.82 | 54.23 | |
| Ya no disponible, sin reemplazo | ||||
| 22 | 1608000117 | |||
| Manija TSC 55 | ||||
| 23 | 1605500234 | 20.42 | 24.71 | |
| Guarda péndulo HK 85 | ||||
| 24 | 1605510265 | 12.41 | 15.02 | |
| Cable de conexión | ||||
| 26 | 1604448018 | 0.83 | 1.00 | |
| Cable de conexión L=270 MM AZUL | ||||
| 27 | 1604448019 | 1.94 | 2.35 | |
| Anillo de localización | ||||
| 28 | 1610290043 | 1.70 | 2.06 | |
| Cerrojo de seguridad | ||||
| 29 | 1601900005 | 1.70 | 2.06 | |
| Sello de fieltro | ||||
| 30 | 1601015033 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 31 | 1604610018 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 32 | 1603231019 | |||
| EJE DE TRANSMISIÓN | ||||
| 36 | 1603124137 | 13.93 | 16.86 | |
| ENGANCHE | ||||
| 37 | 2610910451 | 13.93 | 16.86 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 38 | 1600905031 | 5.33 | 6.45 | |
| Disco De Pantalla | ||||
| 39 | 2610967327 | 0.83 | 1.00 | |
| Escuadra de Inglete | ||||
| 40 | 1608190024 | 0.83 | 1.00 | |
| Arco ISC 240 Wire | ||||
| 41 | 1601329031 | 1.70 | 2.06 | |
| Soporte de Guía | ||||
| 42 | 1601329032 | 1.94 | 2.35 | |
| Espaciadores | ||||
| 43 | 1600360004 | 1.94 | 2.35 | |
| Palanca de sujeción | ||||
| 44 | 1602002006 | 1.18 | 1.43 | |
| Parachoques de goma | ||||
| 45 | 1600305002 | 1.18 | 1.43 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 46 | 1600102024 | 1.70 | 2.06 | |
| Resorte de extensión | ||||
| 47 | 1604650010 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 48 | 1605703125 | |||
| Hoja de sierra circular Ø16xØ160 MM, Z = 18 | ||||
| 49 | 1608640092 | 55.25 | 66.85 | |
| Arandela de resorte | ||||
| 50 | 1605703108 | 2.24 | 2.71 | |
| Tornillo de cabeza hexagonal | ||||
| 51 | 1603414007 | 1.18 | 1.43 | |
| Destornillador Desplazado | ||||
| 52 | 1907950006 | 3.12 | 3.78 | |
| Llave hexagonal de casquillo | ||||
| 52 | 2610364015 | 2.71 | 3.28 | |
| Cuchillo de hendido CS 50 EBG | ||||
| 53 | 1600025022 | 4.70 | 5.69 | |
| Tuerca hexagonal | ||||
| 54 | 2610387875 | 1.94 | 2.35 | |
| Tornillo de mariposa | ||||
| 55 | 1603480018 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 57 | 2603490022 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 58 | 2603490017 | 1.70 | 2.06 | |
| Tornillo para roscar M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.43 | |
| Tornillo de cabeza plana | ||||
| 60 | 2910281201 | 0.83 | 1.00 | |
| Pasador de apriete | ||||
| 61 | 2917780157 | 0.83 | 1.00 | |
| Arandela plana | ||||
| 62 | 2916011894 | 0.83 | 1.00 | |
| Botón de interruptor | ||||
| 64 | 2610997470 | 0.83 | 1.00 | |
| Gatillo | ||||
| 65 | 2610997461 | 2.71 | 3.28 | |
| Resorte de compresión | ||||
| 66 | 1619P01530 | 0.83 | 1.00 | |
| Muelle en espiral AGC 18 | ||||
| 71 | 1619P14306 | 2.71 | 3.28 | |
| Paquete de Baterías 24V,3,0Ah,NiMh | ||||
| 72 | 2607335509 | 441.61 | 534.35 | |
| Paquete de Baterías 24V,2,6Ah,NiMh | ||||
| 72 | 2607335561 | 342.01 | 413.83 | |
| Paquete de Baterías 24V,2,0Ah,NiCd | ||||
| 72 | 2607335445 | 342.01 | 413.83 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 2603490017 | 1.70 | 2.06 | |
| Guía Paralela | ||||
| 650 | 2608005036 | 6.54 | 7.91 | |
| Cargador Rápido SAM 115/7,2-24V, 15 MIN. | ||||
| 653 | 2607224491 | 209.26 | 253.20 | |
| Cargador Rápido EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 157.69 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225027 | 113.29 | 137.08 | |
| Cargador rápido GB 230/7,2-24V, 30 min | ||||
| 653 | 2607225029 | 101.94 | 123.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224427 | 91.56 | 110.79 | |
| Armazón | ||||
| 803 | 1607000731 | 91.56 | 110.79 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 816 | 1617014131 | |||
| Puente de cojinete | ||||
| 834 | 1607000C02 | 9.53 | 11.53 | |
| Tira de Contacto | ||||
| 868 | 1607000732 | 5.83 | 7.05 | |
| Tubo de Grasa 45 ml | ||||
| 898 | 1605430003 | 29.75 | 36.00 | |
| Ya no disponible, sin reemplazo | ||||
| 899 | 0601666220 | |||
