Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F64003 ( GKS55 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

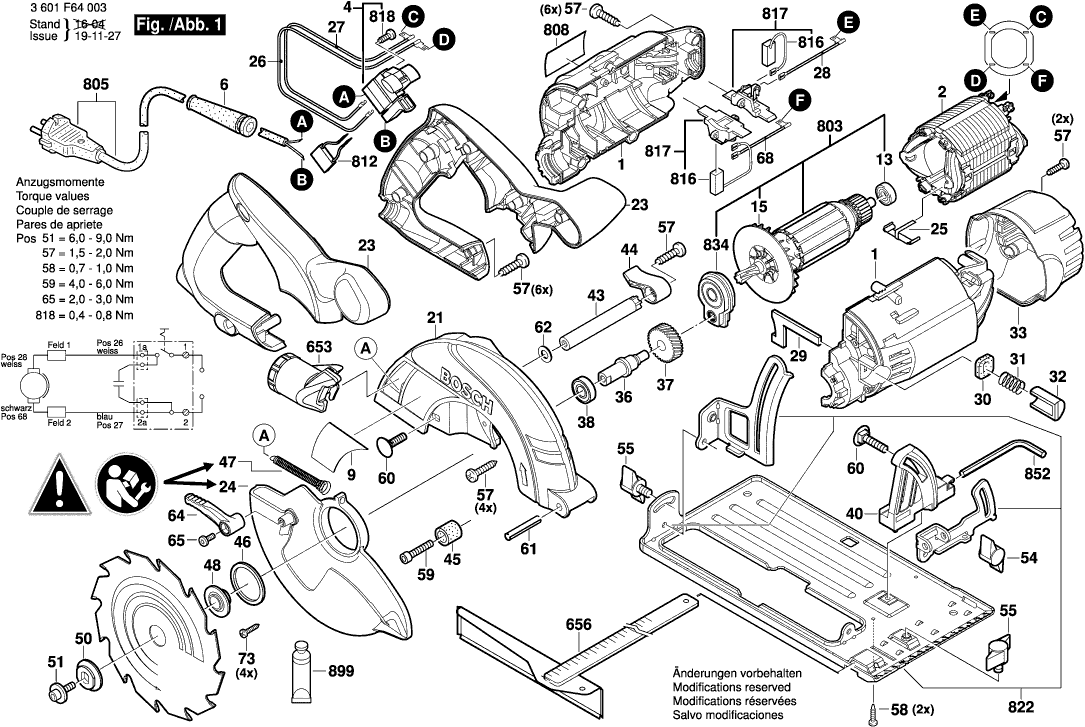

Dibujo técnico de los/las Bosch 3601F64003 ( GKS55 )
Lista de las piezas de repuesto de Bosch 3601F64003 ( GKS55 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108244 | 20.42 | 24.71 | |
| Campo 230V | ||||
| 2 | 1619P08345 | 23.75 | 28.74 | |
| Interruptor | ||||
| 4 | 1607200198 | 12.41 | 15.02 | |
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118A97 | 2.24 | 2.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1606610145 | 2.24 | 2.71 | |
| Cubierta Protectora | ||||
| 21 | 1605510335 | 29.75 | 36.00 | |
| Manija TSC 55 | ||||
| 23 | 1605500247 | 10.73 | 12.98 | |
| Guarda péndulo HK 85 | ||||
| 24 | 1605510337 | 29.75 | 36.00 | |
| Muelle de contacto | ||||
| 25 | 1601290010 | 1.18 | 1.43 | |
| Cable de conexión | ||||
| 26 | 1604449024 | 1.70 | 2.06 | |
| Cable de conexión | ||||
| 27 | 1604449015 | 1.70 | 2.06 | |
| Cable de conexión | ||||
| 28 | 1604449025 | 1.70 | 2.06 | |
| Cerrojo de seguridad | ||||
| 29 | 1601900005 | 1.70 | 2.06 | |
| Sello de fieltro | ||||
| 30 | 1601015033 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 31 | 1604610018 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 32 | 1603231019 | |||
| Cubierta de la carcasa VERDE | ||||
| 33 | 1605500242 | 7.58 | 9.17 | |
| EJE DE TRANSMISIÓN | ||||
| 36 | 1603124133 | 7.58 | 9.17 | |
| Engranaje Cilíndrico | ||||
| 37 | 1606320600 | 4.70 | 5.69 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 38 | 1600905031 | 5.33 | 6.45 | |
| Escuadra de Inglete | ||||
| 40 | 1608190028 | 4.10 | 4.96 | |
| Espaciadores | ||||
| 43 | 1600360004 | 1.94 | 2.35 | |
| Palanca de sujeción | ||||
| 44 | 1602002006 | 1.18 | 1.43 | |
| Parachoques de goma | ||||
| 45 | 1600305002 | 1.18 | 1.43 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 46 | 1600102024 | 1.70 | 2.06 | |
| Resorte de extensión | ||||
| 47 | 1604650018 | 1.94 | 2.35 | |
| Brida de sujeción | ||||
| 48 | 1605703133 | 4.70 | 5.69 | |
| Arandela de resorte | ||||
| 50 | 1605703108 | 2.24 | 2.71 | |
| Tornillo de cabeza hexagonal | ||||
| 51 | 1603414007 | 1.18 | 1.43 | |
| Tuerca hexagonal | ||||
| 54 | 2610387875 | 1.94 | 2.35 | |
| Tornillo de mariposa | ||||
| 55 | 1603480018 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 57 | 2603490022 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 58 | 1613435034 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.43 | |
| Tornillo de cabeza plana | ||||
| 60 | 2910281201 | 0.83 | 1.00 | |
| Pasador de apriete | ||||
| 61 | 2917780157 | 0.83 | 1.00 | |
| Arandela plana | ||||
| 62 | 2916011894 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 64 | 1602002011 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 65 | 2610386516 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 65 | 2914491409 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 68 | 1604449013 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 1613435033 | 0.83 | 1.00 | |
| Adaptador | ||||
| 653 | 1608005008 | 2.24 | 2.71 | |
| Guía Paralela | ||||
| 656 | 2608005036 | 6.54 | 7.91 | |
| Armazón | ||||
| 803 | 1607000A56 | 91.56 | 110.79 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 160111A1R8 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 812 | 1607328028 | |||
| KIT DE SERVICIO 115V | ||||
| 816 | 1607014176 | 10.73 | 12.98 | |
| Placa del cepillo | ||||
| 817 | 1604336040 | 5.83 | 7.05 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2603410001 | 1.18 | 1.43 | |
| PLACA DE BASE CPL USA | ||||
| 822 | 2601016908 | 55.25 | 66.85 | |
| Puente de cojinete | ||||
| 834 | 1607000A53 | 12.41 | 15.02 | |
| Llave hexagonal de casquillo | ||||
| 852 | 2610364015 | 2.71 | 3.28 | |
| Tubo de Grasa 45 ml | ||||
| 899 | 1605430003 | 29.75 | 36.00 | |
