Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FA9020 ( GKS600 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

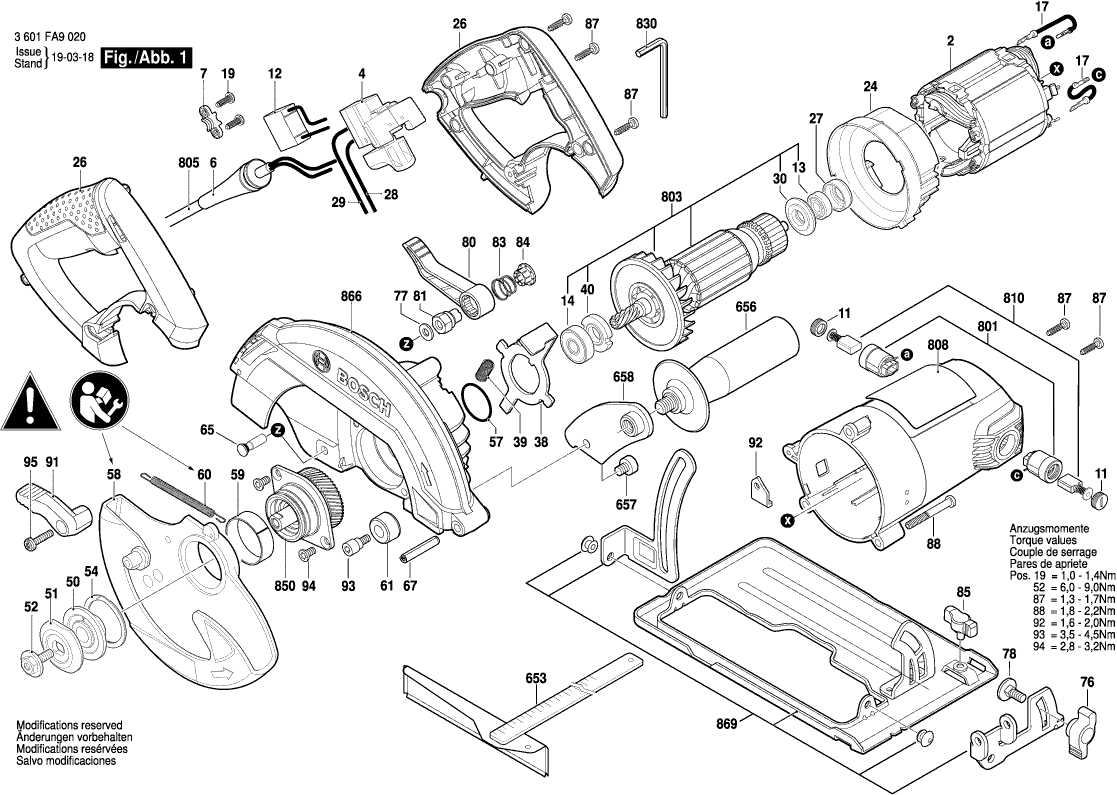

Dibujo técnico de los/las Bosch 3601FA9020 ( GKS600 )
Lista de las piezas de repuesto de Bosch 3601FA9020 ( GKS600 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P08314 | 29.75 | 36.00 | |
| Interruptor | ||||
| 4 | 1619P09972 | 8.45 | 10.22 | |
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 1619P06313 | 0.83 | 1.00 | |
| Tapa aislante | ||||
| 11 | 1619P06286 | 1.70 | 2.06 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2610917620 | 2.71 | 3.28 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 1619P00456 | 2.24 | 2.71 | |
| RODAMIENTO DE BOLAS | ||||
| 14 | 1619P10481 | 2.71 | 3.28 | |
| Cable de conexión | ||||
| 17 | 1619P07060 | 1.18 | 1.43 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 19 | 1603435042 | 1.18 | 1.43 | |
| Placa de desviación | ||||
| 24 | 1619P09797 | 2.24 | 2.71 | |
| Conjunto de asas | ||||
| 26 | 1619P09801 | 9.53 | 11.53 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1619P06227 | 0.83 | 1.00 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 28 | 1619P10806 | 1.70 | 2.06 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 29 | 1619P10807 | 1.70 | 2.06 | |
| Aro de sello | ||||
| 30 | 1619P04476 | 0.83 | 1.00 | |
| Soporte de Guía | ||||
| 38 | 1619P09795 | 2.24 | 2.71 | |
| Resorte de compresión | ||||
| 39 | 2610936576 | 0.83 | 1.00 | |
| Tuerca de cierre | ||||
| 40 | 1619P06319 | 1.70 | 2.06 | |
| Lavadora | ||||
| 50 | 1619P06230 | 4.70 | 5.69 | |
| Anillo de bloqueo | ||||
| 51 | 1619P06231 | 5.33 | 6.45 | |
| Tornillo De Sujeción | ||||
| 52 | 1619P10786 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 54 | 1619P06238 | 0.83 | 1.00 | |
| Anillo O | ||||
| 57 | F000640007 | 0.83 | 1.00 | |
| Protección táctil | ||||
| 58 | 1619P13442 | 12.41 | 15.02 | |
| Casquillo de brida | ||||
| 59 | 1619P13534 | 1.70 | 2.06 | |
| Resorte de extensión | ||||
| 60 | 1619P09794 | 1.94 | 2.35 | |
| Parachoques | ||||
| 61 | 1619P06236 | 1.70 | 2.06 | |
| Tornillo moleteado | ||||
| 65 | 1619P06325 | 1.70 | 2.06 | |
| Pasador de apriete | ||||
| 67 | 1619P10608 | 1.18 | 1.43 | |
| BOTÓN | ||||
| 76 | 1619P06244 | 1.18 | 1.43 | |
| Arandela plana | ||||
| 77 | 2916021013 | 1.18 | 1.43 | |
| Tornillo de cabeza plana | ||||
| 78 | 1619P06211 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 80 | 1619P10037 | 1.70 | 2.06 | |
| Tuerca | ||||
| 81 | 1619P09798 | 1.94 | 2.35 | |
| Muelle | ||||
| 83 | 1619X01792 | 0.83 | 1.00 | |
| Cubierta | ||||
| 84 | 1619P17212 | 1.94 | 2.35 | |
| Tornillo de mariposa | ||||
| 85 | 1619P01618 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 87 | 2603490022 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 88 | 2610925864 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 91 | 1619P10150 | 1.18 | 1.43 | |
| Placa de soporte | ||||
| 92 | 1619P09874 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 93 | 1619P06246 | 1.70 | 2.06 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 94 | 2610924687 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 95 | 1619P01678 | 0.83 | 1.00 | |
| Regla de Inglete | ||||
| 653 | 1619X01612 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 656 | 1600A025XP | 7.58 | 9.17 | |
| TORNILLO M4X35 | ||||
| 657 | 1619P01674 | 0.83 | 1.00 | |
| Placa de conexión | ||||
| 658 | 1619P09799 | 3.31 | 4.01 | |
| Carcasa del motor | ||||
| 801 | 1619P10061 | 15.71 | 19.01 | |
| Conjunto de armadura | ||||
| 803 | 1619P14131 | 36.85 | 44.59 | |
| Cable de alimentación | ||||
| 805 | 1607000388 | 9.53 | 11.53 | |
| Placa de identificación | ||||
| 808 | 1619P31655 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P10063 | 5.33 | 6.45 | |
| Destornillador Desplazado | ||||
| 830 | 1907950006 | 3.12 | 3.78 | |
| Llave hexagonal de casquillo | ||||
| 830 | 2610364015 | 2.71 | 3.28 | |
| TRANSMISIÓN SA | ||||
| 850 | 1619P13680 | 44.82 | 54.23 | |
| Cubierta Protectora | ||||
| 866 | 1619P13671 | 55.25 | 66.85 | |
| PLACA DE BASE CPL USA | ||||
| 869 | 1619P11916 | 36.85 | 44.59 | |
