Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F68701 (GKS65CE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

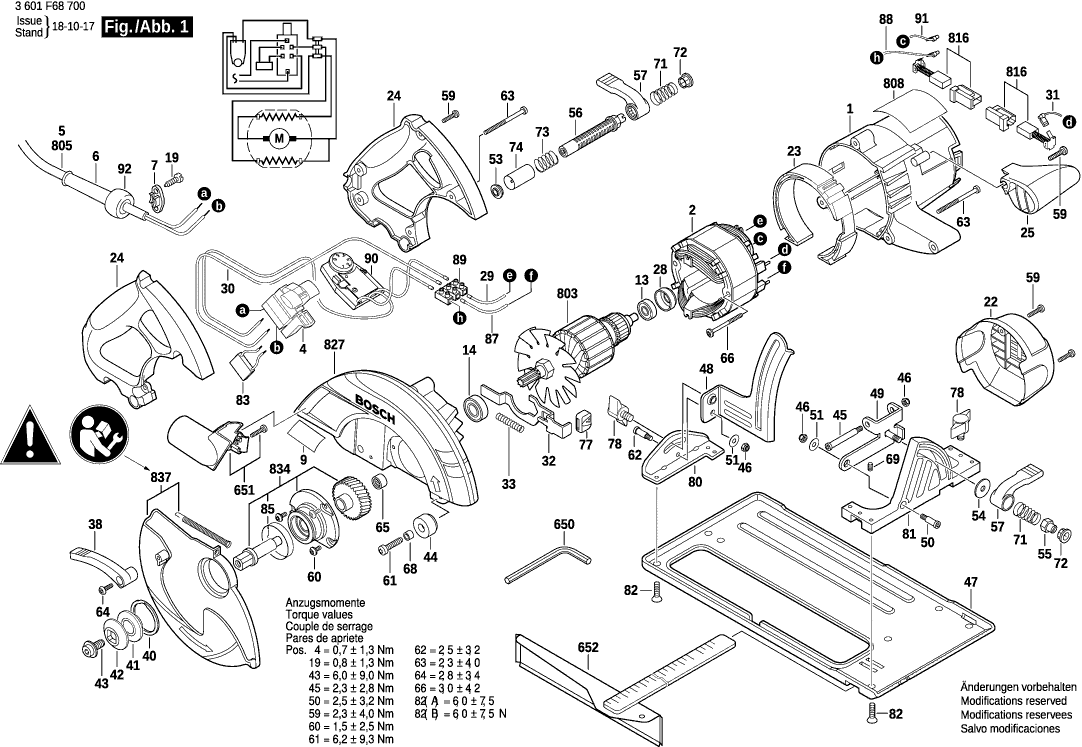

Dibujo técnico de los/las Bosch 3601F68701 (GKS65CE)
Lista de las piezas de repuesto de Bosch 3601F68701 (GKS65CE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2610934305 | 16.79 | 20.32 | |
| ESTATOR | ||||
| 2 | 1619P14886 | 33.33 | 40.33 | |
| Interruptor | ||||
| 4 | 2610925421 | 10.90 | 13.19 | |
| OJAL | ||||
| 6 | 2600703012 | 2.86 | 3.46 | |
| ABRAZADERA DE CABLE | ||||
| 7 | 2610993191 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2610925213 | 4.18 | 5.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2610017348 | 10.90 | 13.19 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2610350311 | 11.37 | 13.76 | |
| TORNILLO M4X35 | ||||
| 19 | 1619X00504 | 1.00 | 1.21 | |
| Tapa de sellado | ||||
| 22 | 2610917052 | 4.94 | 5.98 | |
| Placa de desviación | ||||
| 23 | 2610924448 | 5.81 | 7.03 | |
| Manija TSC 55 | ||||
| 24 | 2610933955 | 13.13 | 15.89 | |
| Mango auxiliar M10 | ||||
| 25 | 2610924143 | 4.94 | 5.98 | |
| Anillo de goma 10 MM ANCHO | ||||
| 28 | 1619P01127 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 29 | 2610921019 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 30 | 2610921020 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 31 | 2610918148 | 2.08 | 2.52 | |
| Perno de bloqueo | ||||
| 32 | 2610937399 | 3.44 | 4.16 | |
| Resorte de compresión | ||||
| 33 | 1619P01642 | 1.00 | 1.21 | |
| Palanca KA 65 | ||||
| 38 | 2610919868 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 40 | 2610921144 | 1.00 | 1.21 | |
| Disco | ||||
| 41 | 1619P16660 | 4.18 | 5.06 | |
| Arandela de resorte | ||||
| 42 | 1605703107 | 3.44 | 4.16 | |
| Tornillo de Brida | ||||
| 43 | 1619X01613 | 1.49 | 1.80 | |
| Parachoques | ||||
| 44 | 2610918151 | 1.00 | 1.21 | |
| Tornillo de Hombro | ||||
| 45 | 2610924636 | 2.40 | 2.90 | |
| Tuerca hexagonal | ||||
| 46 | 2915061003 | 2.08 | 2.52 | |
| Placa base | ||||
| 47 | 2610922569 | 43.12 | 52.18 | |
| Tope de ángulo Winkelanschlag AGC 18 | ||||
| 48 | 2610922572 | 8.35 | 10.10 | |
| BISAGRA | ||||
| 49 | 2610934311 | 5.81 | 7.03 | |
| Tornillo de hombro | ||||
| 50 | 2610924635 | 1.49 | 1.80 | |
| Disco | ||||
| 51 | 2610917048 | 2.08 | 2.52 | |
| Lavadora | ||||
| 53 | 1619P01535 | 1.00 | 1.21 | |
| Disco | ||||
| 54 | 1619X00942 | 1.00 | 1.21 | |
| Tuerca | ||||
| 55 | 1619X01791 | 1.49 | 1.80 | |
| Varilla | ||||
| 56 | 2610917191 | 2.40 | 2.90 | |
| Palanca KA 65 | ||||
| 57 | 2610924368 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 59 | 1619P01505 | 1.00 | 1.21 | |
| Tornillo de contacto | ||||
| 60 | 1619X07057 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 61 | 2610920385 | 1.00 | 1.21 | |
| Tornillo de Hombro | ||||
| 62 | 2610923224 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 63 | 2610925864 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 64 | 1619X06749 | 1.00 | 1.21 | |
| RODAMIENTO DE AGUJAS | ||||
| 65 | 2610020639 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 66 | 2610931997 | 2.40 | 2.90 | |
| Espaciadores | ||||
| 68 | 2610918985 | 1.00 | 1.21 | |
| Tornillo de ajuste | ||||
| 69 | 2610924685 | 1.00 | 1.21 | |
| Muelle | ||||
| 71 | 1619X01792 | 1.00 | 1.21 | |
| Cubierta | ||||
| 72 | 1619P17212 | 2.40 | 2.90 | |
| Muelle | ||||
| 73 | 2610919467 | 1.00 | 1.21 | |
| MANGUITO EXCÉNTRICO | ||||
| 74 | 2610919327 | 1.00 | 1.21 | |
| Cubierta | ||||
| 77 | 2610921530 | 1.00 | 1.21 | |
| Perilla de ajuste | ||||
| 78 | 2610990806 | 2.08 | 2.52 | |
| Soporte de bisagra | ||||
| 80 | 2610922570 | 8.35 | 10.10 | |
| Soporte de bisagra | ||||
| 81 | 2610922568 | 14.94 | 18.08 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 82 | 2610924687 | 1.00 | 1.21 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 83 | 2610916645 | 3.44 | 4.16 | |
| MANGUITO EXCÉNTRICO | ||||
| 85 | 2610920799 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 87 | 2610921021 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 88 | 2610921023 | 1.00 | 1.21 | |
| Bloque de Terminales | ||||
| 89 | 2610925211 | 2.40 | 2.90 | |
| Regulador de velocidad | ||||
| 90 | 2610921905 | 47.53 | 57.51 | |
| Cable Eléctrico | ||||
| 91 | 2610921017 | 2.08 | 2.52 | |
| Elemento de Bloqueo | ||||
| 92 | 1603231014 | 2.08 | 2.52 | |
| Destornillador Desplazado | ||||
| 650 | 1619P14506 | 1.49 | 1.80 | |
| Adaptador de Vacío | ||||
| 651 | 2610925244 | 2.40 | 2.90 | |
| Regla de Inglete | ||||
| 652 | 1619X01612 | 10.90 | 13.19 | |
| Armazón | ||||
| 803 | 1619X01696 | 61.93 | 74.94 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 1619X02054 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 2610925372 | 17.60 | 21.30 | |
| Guarda superior | ||||
| 827 | 2610925374 | 58.03 | 70.22 | |
| Eje del engranaje | ||||
| 834 | 2610925373 | 31.42 | 38.02 | |
| Guarda inferior | ||||
| 837 | 1619P14440 | 21.30 | 25.77 | |
