Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601F760K0 ( GKS7000 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

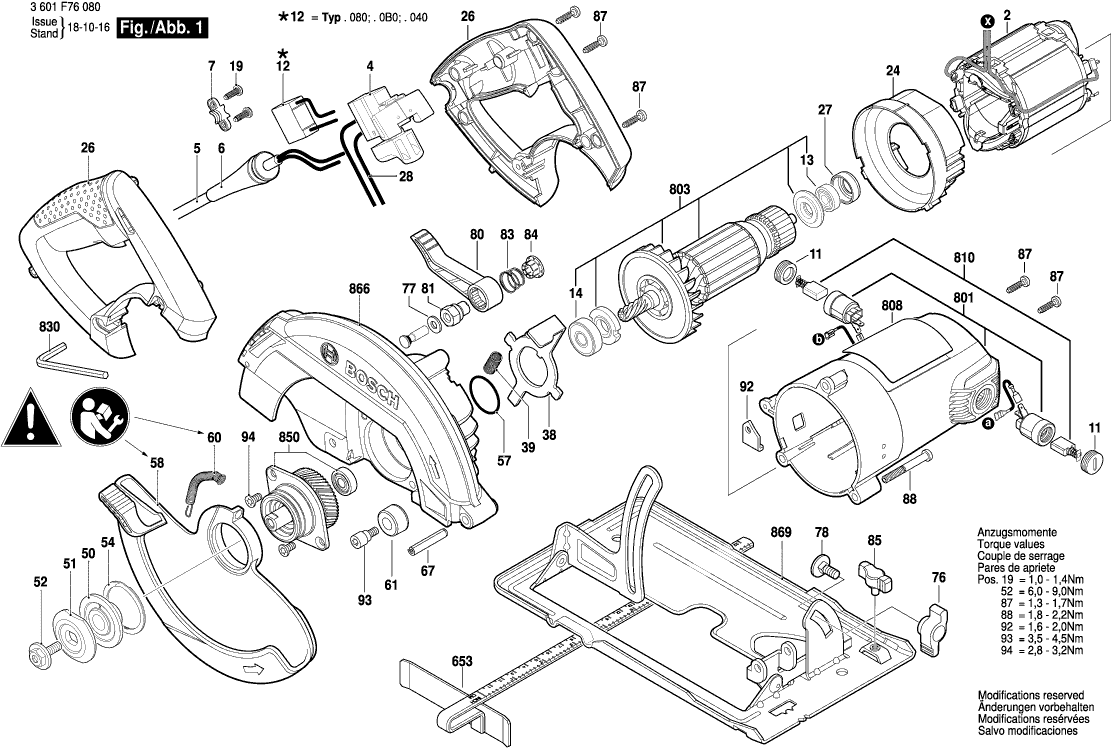

Dibujo técnico de los/las Bosch 3601F760K0 ( GKS7000 )
Lista de las piezas de repuesto de Bosch 3601F760K0 ( GKS7000 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P08314 | 29.75 | 36.00 | |
| Interruptor | ||||
| 4 | 1619P09971 | 7.58 | 9.17 | |
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 1619P06313 | 0.83 | 1.00 | |
| Tapa aislante | ||||
| 11 | 1619P06286 | 1.70 | 2.06 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 1619P00456 | 2.24 | 2.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1900905173 | 4.10 | 4.96 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490021 | 0.83 | 1.00 | |
| Placa de desviación | ||||
| 24 | 1619P09797 | 2.24 | 2.71 | |
| Conjunto de asas | ||||
| 26 | 1619P09801 | 9.53 | 11.53 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1619P06227 | 0.83 | 1.00 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 28 | 1619P10065 | 2.24 | 2.71 | |
| Soporte de Guía | ||||
| 38 | 1619P09795 | 2.24 | 2.71 | |
| Resorte de compresión | ||||
| 39 | 2610936576 | 0.83 | 1.00 | |
| Lavadora | ||||
| 50 | 1619P06230 | 4.70 | 5.69 | |
| Anillo de bloqueo | ||||
| 51 | 1619P10086 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 52 | 1619P06232 | 1.70 | 2.06 | |
| Anillo de bloqueo | ||||
| 54 | 1619P06238 | 0.83 | 1.00 | |
| Anillo O | ||||
| 57 | F000640007 | 0.83 | 1.00 | |
| Guarda péndulo HK 85 | ||||
| 58 | 1619P09803 | 6.54 | 7.91 | |
| Resorte de extensión | ||||
| 60 | 1619P09794 | 1.94 | 2.35 | |
| Parachoques | ||||
| 61 | 1619P06236 | 1.70 | 2.06 | |
| Pasador de apriete | ||||
| 67 | 1619P10608 | 1.18 | 1.43 | |
| BOTÓN | ||||
| 76 | 1619P06244 | 1.18 | 1.43 | |
| Arandela plana | ||||
| 77 | 2916021013 | 1.18 | 1.43 | |
| Tornillo de cabeza plana | ||||
| 78 | 1619P06211 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 80 | 1619P10037 | 1.70 | 2.06 | |
| Tuerca | ||||
| 81 | 1619P09798 | 1.94 | 2.35 | |
| Muelle | ||||
| 83 | 1619X01792 | 0.83 | 1.00 | |
| Cubierta | ||||
| 84 | 1619P17212 | 1.94 | 2.35 | |
| Tornillo de mariposa | ||||
| 85 | 1619P01618 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 87 | 2603490022 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 88 | 2610925864 | 0.83 | 1.00 | |
| Placa de soporte | ||||
| 92 | 1619P09874 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 93 | 1619P06246 | 1.70 | 2.06 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 94 | 2610924687 | 0.83 | 1.00 | |
| Guía Paralela | ||||
| 653 | 1619X05789 | 5.33 | 6.45 | |
| Carcasa del motor | ||||
| 801 | 1619P10061 | 15.71 | 19.01 | |
| Conjunto de armadura | ||||
| 803 | 1619P10062 | 40.61 | 49.14 | |
| Placa de identificación | ||||
| 808 | 1619P09995 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P10063 | 5.33 | 6.45 | |
| Destornillador Desplazado | ||||
| 830 | 1619P14506 | 1.18 | 1.43 | |
| TRANSMISIÓN SA | ||||
| 850 | 1619P10066 | 26.84 | 32.48 | |
| Cubierta Protectora | ||||
| 866 | 1619P10067 | 26.84 | 32.48 | |
| PLACA DE BASE CPL USA | ||||
| 869 | 1619P10064 | 18.19 | 22.01 | |
