Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601E29400 (GNA75-16)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

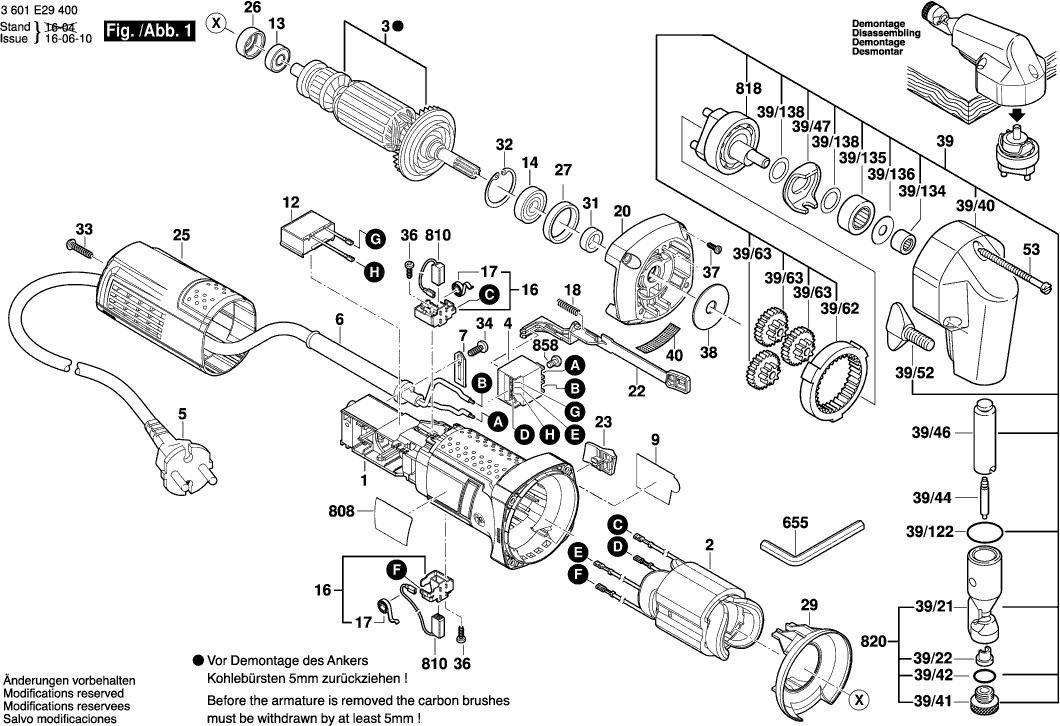

Dibujo técnico de los/las Bosch 3601E29400 (GNA75-16)
Lista de las piezas de repuesto de Bosch 3601E29400 (GNA75-16)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P10958 | 4.94 | 5.98 | |
| Campo 230V | ||||
| 2 | 160422059E | 16.79 | 20.32 | |
| Armazón | ||||
| 3 | 1604010B5S | 55.25 | 66.85 | |
| Interruptor | ||||
| 4 | 1607200238 | 8.48 | 10.26 | |
| Cable de alimentación EU 4,15m 2x1,0mm H07RN-F | ||||
| 5 | 3604460185 | 23.90 | 28.92 | |
| OJAL | ||||
| 6 | 2600703011 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 3601110584 | 2.18 | 2.64 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1619P02827 | 5.81 | 7.03 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 1619P00456 | 2.86 | 3.46 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 3600905162 | 8.48 | 10.26 | |
| PORTACEPILLO | ||||
| 16 | 1619P01811 | 2.86 | 3.46 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 18 | 1619P11487 | 1.00 | 1.21 | |
| Brida Intermedia | ||||
| 20 | 3605700201 | 45.52 | 55.08 | |
| Deslizador de ajuste | ||||
| 22 | 1619P10967 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 23 | 1619P10969 | 1.00 | 1.21 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1619P10963 | 3.44 | 4.16 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 3600206015 | 1.90 | 2.30 | |
| Anillo deflector de aire | ||||
| 29 | 1619P10970 | 1.00 | 1.21 | |
| MANGUITO ROSCADO | ||||
| 31 | 3600300079 | 7.32 | 8.86 | |
| Anillo de bloqueo | ||||
| 32 | 3600283046 | 2.18 | 2.64 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 33 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 34 | 2603490021 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 36 | 1613435034 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 37 | 2603490025 | 1.00 | 1.21 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 38 | 3600100102 | 2.40 | 2.90 | |
| Kit de montaje | ||||
| 39 | 3607000116 | 396.32 | 479.55 | |
| Anillo O | ||||
| 39/122 | 3600210012 | 2.86 | 3.46 | |
| Manga de aguja AGC 18 | ||||
| 39/134 | 2600910006 | 3.44 | 4.16 | |
| Rodillo de Soporte | ||||
| 39/135 | 3600905158 | 21.30 | 25.77 | |
| Anillo de ajuste 1,6 mm | ||||
| 39/136 | 3600102050 | 1.49 | 1.80 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 39/138 | 3600102049 | 2.40 | 2.90 | |
| Portador de troqueles | ||||
| 39/21 | 3606455044 | 173.95 | 210.48 | |
| Troquel inferior | ||||
| 39/22 | 3608639036 | 31.42 | 38.02 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 39/40 | 3605106109 | 39.14 | 47.36 | |
| Tuerca redonda | ||||
| 39/41 | 3603301020 | 12.82 | 15.51 | |
| Anillo O | ||||
| 39/42 | 1900210105 | 1.49 | 1.80 | |
| Punzón de mordisqueo | ||||
| 39/44 | 3608639037 | 20.39 | 24.67 | |
| PULSADOR | ||||
| 39/46 | 3603100045 | 18.94 | 22.92 | |
| Hoja U 0,9 MM | ||||
| 39/47 | 3602311052 | 4.18 | 5.06 | |
| Tornillo de mariposa | ||||
| 39/52 | 3603480005 | 12.82 | 15.51 | |
| Engranaje Anular | ||||
| 39/62 | 3600112004 | 4.94 | 5.98 | |
| PIEZA POLAR | ||||
| 39/63 | 3600112005 | 3.44 | 4.16 | |
| Parrilla | ||||
| 40 | 3600105014 | 8.48 | 10.26 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 3603435055 | 3.04 | 3.68 | |
| Placa de identificación | ||||
| 808 | 3601119918 | 7.32 | 8.86 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P11715 | 5.81 | 7.03 | |
| Portador de Engranaje Planetario | ||||
| 818 | 1600A003A0 | 155.51 | 188.17 | |
| Portamatrices | ||||
| 820 | 3607030493 | 244.89 | 296.32 | |
| Tornillo de Cabeza Ovalada DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 1.00 | 1.21 | |
