Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601C89000 (GPO14CE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

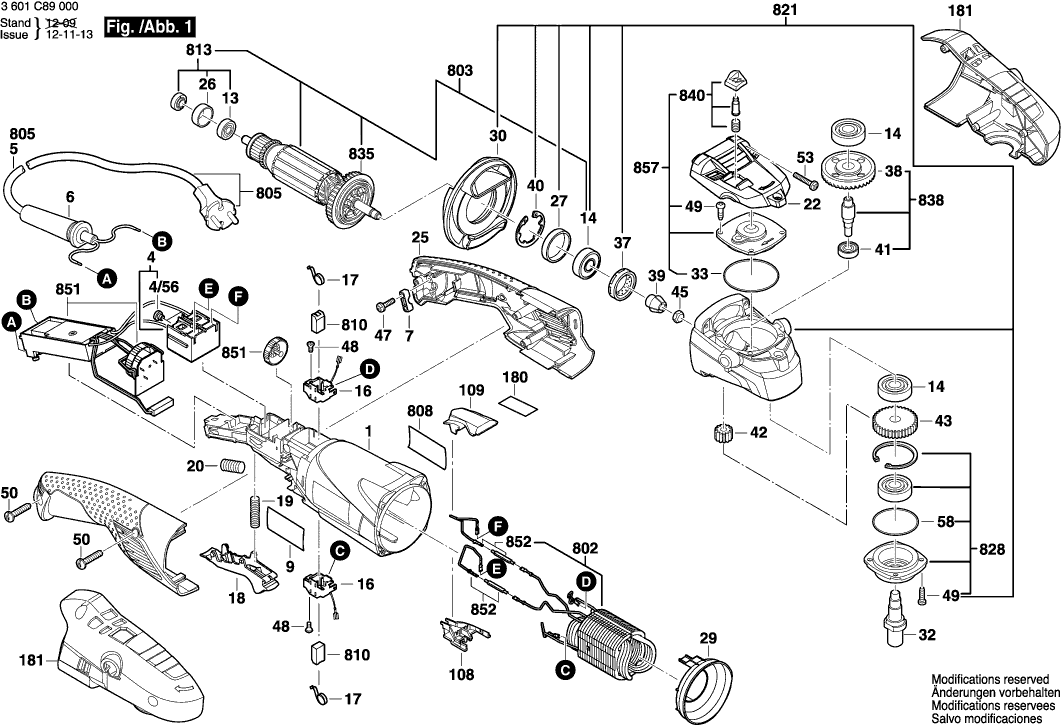

Dibujo técnico de los/las Bosch 3601C89000 (GPO14CE)
Lista de las piezas de repuesto de Bosch 3601C89000 (GPO14CE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108255 | 14.94 | 18.08 | |
| Montaje de interruptor | ||||
| 4 | 1607200257 | 27.81 | 33.65 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 4/56 | 1603415004 | 1.49 | 1.80 | |
| Pasacables Ø 8,6mm | ||||
| 6 | 1619P14643 | 1.49 | 1.80 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P07982 | 2.86 | 3.46 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.03 | |
| PORTACEPILLO | ||||
| 16 | 1601323023 | 3.44 | 4.16 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Deslizador de ajuste | ||||
| 18 | 1602319024 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 19 | 1604611041 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 20 | 3604611039 | 1.49 | 1.80 | |
| Cubierta de plástico | ||||
| 22 | 1619P07907 | 2.86 | 3.46 | |
| Manija TSC 55 | ||||
| 25 | 1600A01N0J | 12.82 | 15.51 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 2.40 | 2.90 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 2.40 | 2.90 | |
| Husillo de rectificado | ||||
| 32 | 1619P07906 | 16.79 | 20.32 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 2.40 | 2.90 | |
| Engranaje de Corona | ||||
| 38 | 1619P07918 | 39.14 | 47.36 | |
| Engranaje Cónico | ||||
| 39 | 1619P07919 | 27.81 | 33.65 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 2.08 | 2.52 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 41 | 1619P08829 | 6.73 | 8.14 | |
| Engranaje Cilíndrico | ||||
| 42 | 1619P07912 | 23.90 | 28.92 | |
| Engranaje Cilíndrico | ||||
| 43 | 1619P07911 | 23.90 | 28.92 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 47 | 1619P00029 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 48 | 2912401005 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1619P08825 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 1619P00105 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1619P01066 | 1.00 | 1.21 | |
| Anillo O | ||||
| 58 | 1619P07915 | 1.00 | 1.21 | |
| Cubierta | ||||
| 108 | 1605500258 | 2.40 | 2.90 | |
| CUBIERTA | ||||
| 109 | 1605500263 | 4.18 | 5.06 | |
| Etiqueta | ||||
| 180 | 1619P09116 | 2.40 | 2.90 | |
| Tapa de pulido | ||||
| 181 | 1600A000VM | 18.94 | 22.92 | |
| Cubierta Protectora | ||||
| 650/1 | 1600A025XP | 9.67 | 11.70 | |
| Mango auxiliar M10 | ||||
| 650/1 | 160202509T | 3.44 | 4.16 | |
| Destornillador hexagonal 4x95 | ||||
| 650/7 | 1619P07612 | 2.86 | 3.46 | |
| Tornillo hexagonal | ||||
| 650/8 | 1619P07611 | 3.44 | 4.16 | |
| MOLTONSCHIJF | ||||
| 652 | 1619PS0562 | 12.82 | 15.51 | |
| Manija TSC 55 | ||||
| 653 | 1619P07563 | 23.90 | 28.92 | |
| Campo 230V | ||||
| 802 | 1604220417 | 31.42 | 38.02 | |
| Armazón | ||||
| 803 | 1619P09115 | 71.68 | 86.73 | |
| Cable de alimentación | ||||
| 805 | 1607000391 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 1619P20894 | 2.18 | 2.64 | |
| Placa de identificación | ||||
| 808 | 1619P30313 | 2.18 | 2.64 | |
| Typeplaat | ||||
| 808 | 1619PS4354 | 2.08 | 2.52 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000482 | 110.30 | 133.46 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.51 | |
| Juego de piezas | ||||
| 813 | 1607000378 | 6.73 | 8.14 | |
| Caja de engranajes | ||||
| 821 | 1619P09078 | 52.45 | 63.46 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1619P09081 | 31.42 | 38.02 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.52 | |
| Engranaje de Corona | ||||
| 838 | 1619P09080 | 58.03 | 70.22 | |
| Conjunto de botones | ||||
| 840 | 1619P09082 | 2.08 | 2.52 | |
| Regulador de velocidad | ||||
| 851 | 1607233256 | 110.30 | 133.46 | |
| Cable de conexión | ||||
| 852 | 1604448025 | 2.08 | 2.52 | |
| Cubierta del engranaje | ||||
| 857 | 1619P09079 | 16.79 | 20.32 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 18.94 | 22.92 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.13 | |
