Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601K61504 ( GRL300HV )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

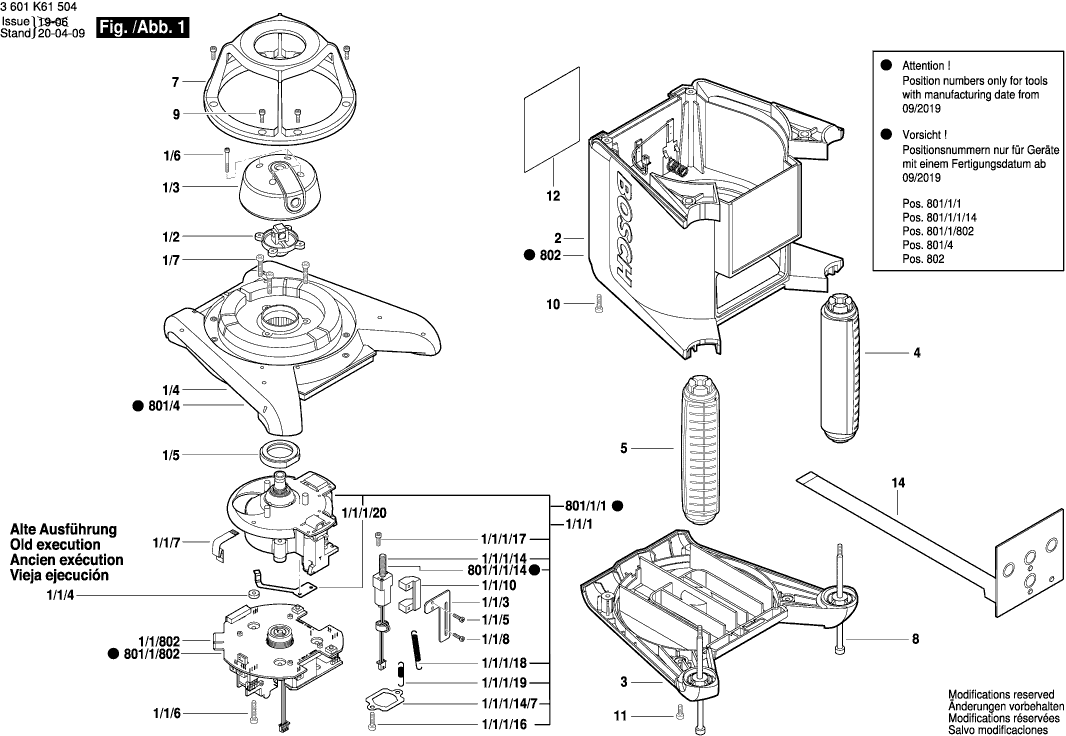

Dibujo técnico de los/las Bosch 3601K61504 ( GRL300HV )
Lista de las piezas de repuesto de Bosch 3601K61504 ( GRL300HV )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1/1/1 | 16051082MP | 113.29 | 137.08 | |
| Montaje de motor-caja de cambios | ||||
| 1/1/1/14 | 2610A13249 | 29.75 | 36.00 | |
| Placa Del Motor | ||||
| 1/1/1/14/7 | 2610A12302 | 1.18 | 1.43 | |
| Tornillo de cabeza hexagonal | ||||
| 1/1/1/17 | 2610A12275 | 0.83 | 1.00 | |
| Resorte de extensión | ||||
| 1/1/1/18 | 2610A12283 | 0.83 | 1.00 | |
| Resorte de extensión | ||||
| 1/1/1/19 | 2610A13065 | 0.83 | 1.00 | |
| Elemento de frenado | ||||
| 1/1/1/20 | 2610A14394 | 1.18 | 1.43 | |
| Interruptor de Límite | ||||
| 1/1/10 | 2610A13399 | 0.83 | 1.00 | |
| Interruptor de Límite | ||||
| 1/1/3 | 2610A13397 | 1.18 | 1.43 | |
| Arandela especial | ||||
| 1/1/4 | 2610A12269 | 1.94 | 2.35 | |
| Tornillo de cabeza hexagonal | ||||
| 1/1/5 | 2610A12272 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal | ||||
| 1/1/6 | 2610A12284 | 0.83 | 1.00 | |
| PCB flexible | ||||
| 1/1/7 | 2610A12359 | 1.70 | 2.06 | |
| Tornillo de placa | ||||
| 1/1/8 | 2610A12301 | 0.83 | 1.00 | |
| Montaje | ||||
| 1/1/802 | 1600A01NM0 | 168.86 | 204.32 | |
| montura de lente | ||||
| 1/2 | 2610A12298 | 60.65 | 73.39 | |
| Casquillo de bloqueo | ||||
| 1/3 | 2610A14624 | 29.75 | 36.00 | |
| Montaje | ||||
| 1/4 | 2610A12340 | 73.72 | 89.20 | |
| casquillo de bola | ||||
| 1/5 | 2610A15789 | 1.70 | 2.06 | |
| Tornillo de cabeza hexagonal | ||||
| 1/6 | 2610A12362 | 0.83 | 1.00 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 2 | 2610A14450 | 33.45 | 40.47 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 3 | 2610A12957 | 23.75 | 28.74 | |
| Manija TSC 55 | ||||
| 4 | 2610A12464 | 18.19 | 22.01 | |
| Manija TSC 55 | ||||
| 5 | 2610A12309 | 18.19 | 22.01 | |
| Montaje de caja de batería | ||||
| 6 | 2610A12327 | 11.88 | 14.37 | |
| Jaula | ||||
| 7 | 2610A12311 | 23.75 | 28.74 | |
| Bolt roscado | ||||
| 8 | 2610A12310 | 2.24 | 2.71 | |
| Tornillo de cabeza hexagonal | ||||
| 9 | 2610A12348 | 1.70 | 2.06 | |
| Tornillo de cabeza hexagonal | ||||
| 10 | 2610A12459 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal | ||||
| 11 | 2610A12460 | 0.83 | 1.00 | |
| Placa de identificación | ||||
| 12 | 2609135940 | 0.83 | 1.00 | |
| TECLADO | ||||
| 14 | 2610A13403 | 20.42 | 24.71 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 2610A15308 | |||
| Ya no disponible, sin reemplazo | ||||
| 33 | 2610A15290 | |||
| Tornillo de placa | ||||
| 623 | 2610A01267 | 4.10 | 4.96 | |
| Unidad de Control Remoto | ||||
| 680 | 1607000EC7 | 113.29 | 137.08 | |
| Carcasa del motor | ||||
| 801/1/1 | 16099221BA | 113.29 | 137.08 | |
| Montaje de motor-caja de cambios | ||||
| 801/1/1/14 | 1600A01R7V | 26.84 | 32.48 | |
| Elemento de nivelación | ||||
| 801/1/802 | 1600A020P5 | 168.86 | 204.32 | |
| Montaje | ||||
| 801/4 | 1600A01R7U | 73.72 | 89.20 | |
| Ya no disponible, sin reemplazo | ||||
| 802 | 1600A01R89 | |||
