Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601633703 (GSA1300PE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

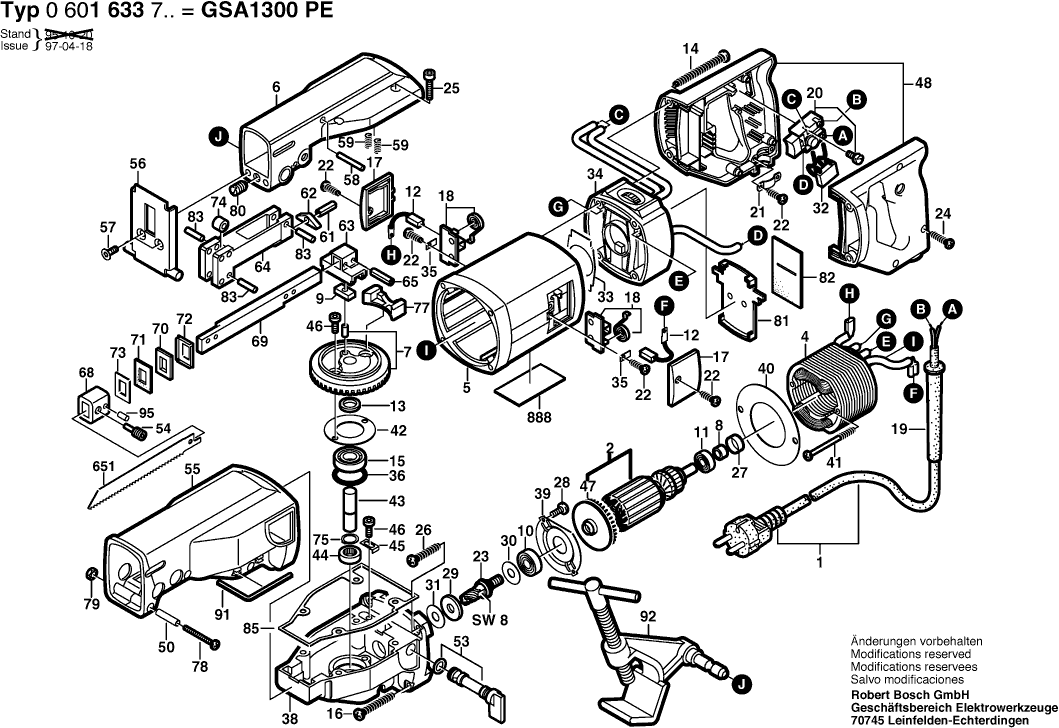

Dibujo técnico de los/las Bosch 0601633703 (GSA1300PE)
Lista de las piezas de repuesto de Bosch 0601633703 (GSA1300PE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cable de alimentación | ||||
| 1 | 1609203104 | 52.45 | 63.46 | |
| ARMADURA 230V | ||||
| 2 | 1609203105 | 155.51 | 188.17 | |
| Campo 230V | ||||
| 4 | 1609203106 | 98.18 | 118.80 | |
| Carcasa del motor | ||||
| 5 | 1609203107 | 64.67 | 78.25 | |
| Cubierta del engranaje | ||||
| 6 | 1609203108 | 98.18 | 118.80 | |
| Engranaje Cónico | ||||
| 7 | 1609203109 | 197.62 | 239.12 | |
| Imán de Anillo | ||||
| 8 | 1609203110 | 10.90 | 13.19 | |
| Piedra de Ranura en T | ||||
| 9 | 1609203111 | 31.42 | 38.02 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 10 | 1609203205 | 13.13 | 15.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 11 | 1609203206 | 14.94 | 18.08 | |
| KIT DE SERVICIO 115V | ||||
| 12 | 1609203195 | 21.30 | 25.77 | |
| Casquillo Espaciador | ||||
| 13 | 1609203113 | 7.46 | 9.03 | |
| Bolt de Embrague | ||||
| 14 | 1609203114 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 15 | 1609203207 | 18.94 | 22.92 | |
| Bolt de Embrague | ||||
| 16 | 1609203115 | 2.40 | 2.90 | |
| Tapa de sellado | ||||
| 17 | 1609203116 | 4.94 | 5.98 | |
| PORTACEPILLO | ||||
| 18 | 1609203117 | 13.13 | 15.89 | |
| Pasarropa Ø 11x145 MM | ||||
| 19 | 1609203224 | 8.35 | 10.10 | |
| Pasacables Ø 9x145 MM | ||||
| 19 | 1609203118 | 6.73 | 8.14 | |
| Interruptor de encendido y apagado | ||||
| 20 | 1609203119 | 23.90 | 28.92 | |
| Agarre de Cable | ||||
| 21 | 1609203120 | 2.86 | 3.46 | |
| Bolt de Embrague | ||||
| 22 | 1609203121 | 1.49 | 1.80 | |
| Arandela 8X21X1 | ||||
| 23 | 1609203225 | 88.83 | 107.48 | |
| Bolt de Embrague | ||||
| 24 | 1609203122 | 1.49 | 1.80 | |
| Tornillo con cabeza cilíndrica DIN 912-M5x20 | ||||
| 25 | 1609203123 | 2.40 | 2.90 | |
| Bolt de Embrague | ||||
| 26 | 1609203124 | 1.49 | 1.80 | |
| Anillo de Cojinete | ||||
| 27 | 1609203125 | 4.18 | 5.06 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 28 | 1609203126 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 29 | 1609203127 | 3.44 | 4.16 | |
| Arandela de compensación | ||||
| 30 | 1609203128 | 2.86 | 3.46 | |
| Arandela de compensación | ||||
| 31 | 1609203129 | 2.86 | 3.46 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 32 | 1609203130 | 13.13 | 15.89 | |
| Placa de sellado | ||||
| 33 | 1609203131 | 4.94 | 5.98 | |
| CUBIERTA | ||||
| 34 | 1609203132 | 136.48 | 165.14 | |
| Correa | ||||
| 35 | 1609203133 | 2.86 | 3.46 | |
| Anillo Intermedio | ||||
| 36 | 1609203134 | 2.86 | 3.46 | |
| Caja de engranajes | ||||
| 38 | 1609203135 | 155.51 | 188.17 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 39 | 1609203136 | 8.35 | 10.10 | |
| Anillo deflector de aire | ||||
| 40 | 1609203137 | 9.67 | 11.70 | |
| Bolt de Embrague | ||||
| 41 | 1609203138 | 2.08 | 2.52 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 42 | 1609203139 | 8.35 | 10.10 | |
| Perno de cojinete | ||||
| 43 | 1609203140 | 12.82 | 15.51 | |
| Manga de aguja AGC 18 | ||||
| 44 | 1609203141 | 18.94 | 22.92 | |
| PLACA DE MONTAJE | ||||
| 45 | 1609203142 | 3.44 | 4.16 | |
| Tornillo de cabeza cilíndrica DIN 6912-M5x10 | ||||
| 46 | 1609203143 | 2.86 | 3.46 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 47 | 1609203144 | 8.35 | 10.10 | |
| Manija TSC 55 | ||||
| 48 | 1609203145 | 39.14 | 47.36 | |
| Manga de Guía | ||||
| 50 | 1609203177 | 2.86 | 3.46 | |
| Cortador de bordes | ||||
| 53 | 1609203146 | 18.94 | 22.92 | |
| Ya no disponible, sin reemplazo | ||||
| 54 | 1609203147 | |||
| Tapa de cobertura STM 1800 | ||||
| 55 | 1609203148 | 21.30 | 25.77 | |
| PLACA ANGULAR | ||||
| 56 | 1609203149 | 21.30 | 25.77 | |
| Ya no disponible, sin reemplazo | ||||
| 57 | 1609203150 | |||
| Pasador Cilíndrico | ||||
| 58 | 1609203151 | 3.44 | 4.16 | |
| Resorte de compresión | ||||
| 59 | 1609203152 | 1.49 | 1.80 | |
| Pasador de apriete en espiral | ||||
| 61 | 1609203153 | 2.40 | 2.90 | |
| Deslizador | ||||
| 62 | 1609203154 | 23.90 | 28.92 | |
| TENEDOR | ||||
| 63 | 1609203155 | 64.67 | 78.25 | |
| BLOQUE DE COJINETE | ||||
| 64 | 1609203156 | 98.18 | 118.80 | |
| Pasador de apriete en espiral | ||||
| 65 | 1609203157 | 2.08 | 2.52 | |
| Soporte de parada | ||||
| 68 | 1609203158 | 34.82 | 42.13 | |
| Barra de elevación | ||||
| 69 | 1609203159 | 71.68 | 86.73 | |
| Sello de fieltro | ||||
| 70 | 1609203160 | 2.86 | 3.46 | |
| Junta de goma | ||||
| 71 | 1609203161 | 2.40 | 2.90 | |
| PLACA DE MONTAJE | ||||
| 72 | 1609203162 | 3.44 | 4.16 | |
| Rascador | ||||
| 73 | 1609203163 | 2.40 | 2.90 | |
| RODILLO | ||||
| 74 | 1609203164 | 10.90 | 13.19 | |
| Anillo de bloqueo | ||||
| 75 | 1609203165 | 2.40 | 2.90 | |
| Pieza de deslizamiento FSK 670 | ||||
| 77 | 1609203166 | 18.94 | 22.92 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 78 | 1609203167 | 2.08 | 2.52 | |
| Tuerca hexagonal | ||||
| 79 | 1609203168 | 1.49 | 1.80 | |
| GLANDULA | ||||
| 80 | 1609203169 | 34.82 | 42.13 | |
| Placa de cubierta | ||||
| 81 | 1609203170 | 4.94 | 5.98 | |
| Placa de sellado | ||||
| 82 | 1609203171 | 3.44 | 4.16 | |
| Pasador Cilíndrico | ||||
| 83 | 1609203172 | 2.86 | 3.46 | |
| Sello | ||||
| 85 | 1609203173 | 3.44 | 4.16 | |
| Destornillador Desplazado | ||||
| 91 | 1609203174 | 3.44 | 4.16 | |
| Abrazadera KS 60 | ||||
| 92 | 1609203175 | 155.51 | 188.17 | |
| Pasador de apriete en espiral | ||||
| 95 | 1609203724 | 1.49 | 1.80 | |
| Mango auxiliar M8x20 MM NEGRO | ||||
| 653 | 3602025500 | 16.79 | 20.32 | |
| Placa de identificación | ||||
| 888 | 160111A3H3 | 2.40 | 2.90 | |
| Placa de identificación | ||||
| 888 | 1601118377 | 1.00 | 1.21 | |
