Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FA5000 (GSA18V-LIC)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

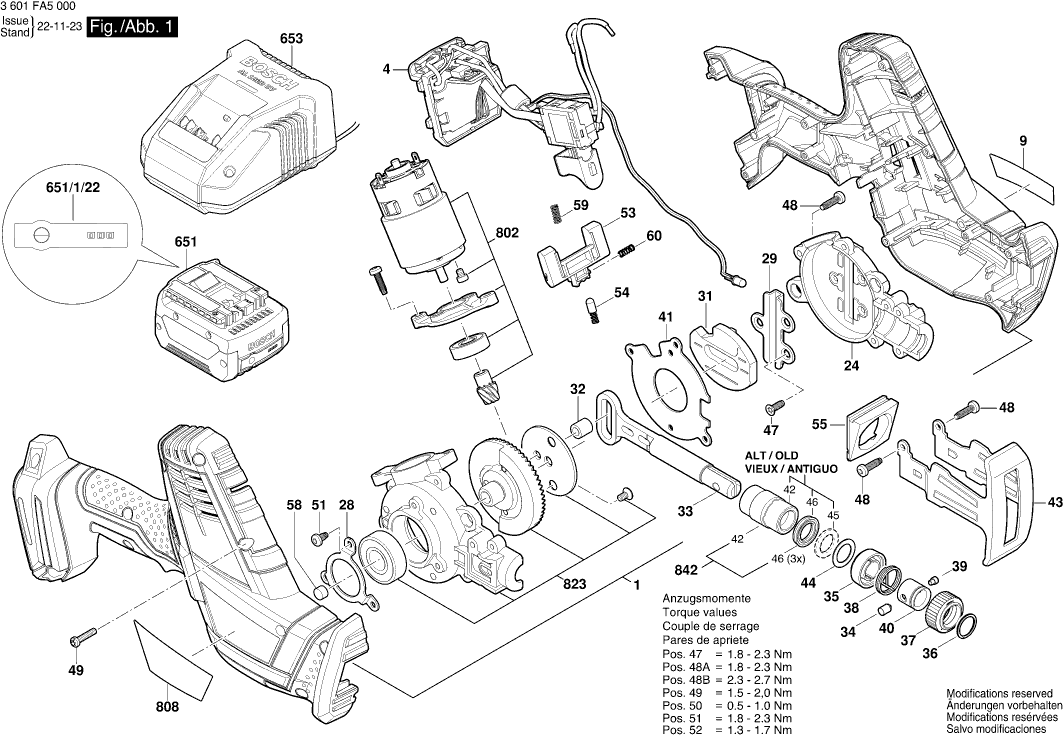

Dibujo técnico de los/las Bosch 3601FA5000 (GSA18V-LIC)
Lista de las piezas de repuesto de Bosch 3601FA5000 (GSA18V-LIC)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto de carcasa TID 18 ET-BG | ||||
| 1 | 1619P11962 | 16.79 | 20.32 | |
| Módulo Electrónico | ||||
| 4 | 1619P11964 | 55.56 | 67.23 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P11966 | 2.40 | 2.90 | |
| Cubierta del engranaje | ||||
| 24 | 1619P11970 | 11.37 | 13.76 | |
| Placa de Retención | ||||
| 28 | 1619P11974 | 2.08 | 2.52 | |
| Placa de guía | ||||
| 29 | 1619P11975 | 3.44 | 4.16 | |
| Contrapeso | ||||
| 31 | 1619P11978 | 6.73 | 8.14 | |
| MANGUITO ROSCADO | ||||
| 32 | 1619P11981 | 2.40 | 2.90 | |
| BARRA TOMMY | ||||
| 33 | 1619P11982 | 18.94 | 22.92 | |
| Perno de bloqueo HKC 55 | ||||
| 34 | 1619P08603 | 2.40 | 2.90 | |
| Retenedor De Resorte | ||||
| 35 | 1619P08611 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 36 | 1619P08612 | 1.49 | 1.80 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 37 | 1619P08613 | 9.67 | 11.70 | |
| Resorte de torsión | ||||
| 38 | 1619P08614 | 1.00 | 1.21 | |
| Pasador de retención | ||||
| 39 | 1619P13440 | 2.40 | 2.90 | |
| Manga de control | ||||
| 40 | 1619P08616 | 6.73 | 8.14 | |
| TIRA | ||||
| 41 | 1619P11983 | 2.86 | 3.46 | |
| Pie de apoyo | ||||
| 43 | 1600A00Y06 | 6.73 | 8.14 | |
| Arandela protectora | ||||
| 44 | 2610908804 | 2.40 | 2.90 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 47 | 1619P07062 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 48 | 1619P08621 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 49 | 2610315386 | 1.49 | 1.80 | |
| Tornillo para roscar M6x25 MM | ||||
| 51 | 2914492405 | 1.00 | 1.21 | |
| Nivel de bloqueo | ||||
| 53 | 1619P11991 | 1.49 | 1.80 | |
| Capucha de trinquete | ||||
| 54 | 1619P11992 | 1.49 | 1.80 | |
| Cubierta Protectora | ||||
| 55 | 1619P11993 | 1.49 | 1.80 | |
| Sello de fieltro | ||||
| 58 | 1619P08627 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 59 | 2604690055 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 60 | 1619P13420 | 1.00 | 1.21 | |
| Paquete de baterías GBA 18V 4.0Ah ProCore SCM | ||||
| 651 | 1607A350AN | 126.98 | 153.65 | |
| Paquete De Batería | ||||
| 651 | 2607337069 | 114.26 | 138.25 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 651 | 2607336815 | 110.30 | 133.46 | |
| Paquete De Batería | ||||
| 651 | 1607A350M0 | 110.30 | 133.46 | |
| Accupakket | ||||
| 651 | 1617S020T1 | 80.26 | 97.11 | |
| Accupakket | ||||
| 651 | 1617S020T2 | 80.26 | 97.11 | |
| Ya no disponible, sin reemplazo | ||||
| 651/1/22 | 2601115537 | |||
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226251 | 75.38 | 91.21 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226267 | 71.68 | 86.73 | |
| Cargador UK | ||||
| 653 | 2607225921 | 165.14 | 199.82 | |
| Cargador UK | ||||
| 653 | 2607225923 | 136.48 | 165.14 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 75.38 | 91.21 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226267 | 71.68 | 86.73 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226281 | 64.67 | 78.25 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 64.67 | 78.25 | |
| Grupo de motor | ||||
| 802 | 1619P12758 | 55.56 | 67.23 | |
| Placa de identificación | ||||
| 808 | 1619P32377 | 2.40 | 2.90 | |
| Caja de Cambios | ||||
| 823 | 1619P12760 | 39.14 | 47.36 | |
| Juego de partes de sello | ||||
| 842 | 1619P13781 | 8.35 | 10.10 | |
