Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FA8100 (GSA18V-32)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

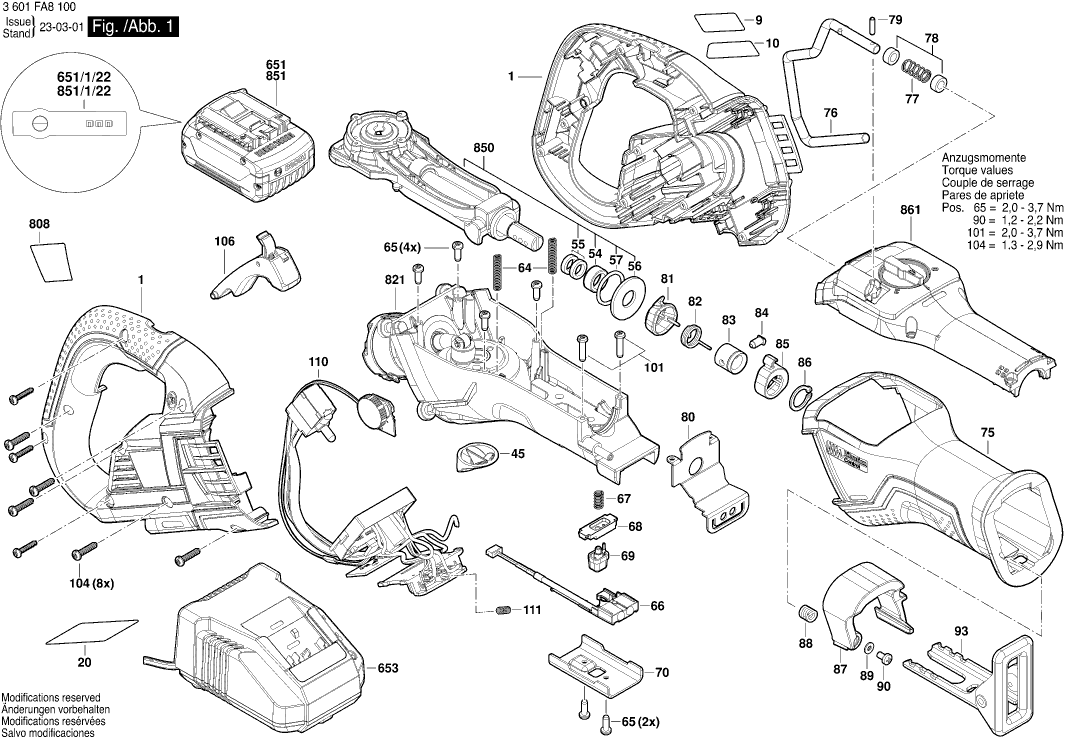

Dibujo técnico de los/las Bosch 3601FA8100 (GSA18V-32)
Lista de las piezas de repuesto de Bosch 3601FA8100 (GSA18V-32)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2605105218 | 27.81 | 33.65 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0P1 | 2.40 | 2.90 | |
| Pegatina | ||||
| 10 | 2601113630 | 2.40 | 2.90 | |
| Placa de referencia GB | ||||
| 20 | 160111C5A3 | 2.40 | 2.90 | |
| CUBIERTA | ||||
| 45 | 2601099301 | 2.08 | 2.52 | |
| Placa de cubierta | ||||
| 54 | 2600109124 | 1.00 | 1.21 | |
| FIELTRO | ||||
| 55 | 2600109125 | 1.00 | 1.21 | |
| FIELTRO | ||||
| 56 | 2600109126 | 1.00 | 1.21 | |
| Anillo O | ||||
| 57 | 1900210124 | 2.86 | 3.46 | |
| Resorte de compresión | ||||
| 64 | 2604618021 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 65 | 2603410049 | 1.49 | 1.80 | |
| Subensamblaje | ||||
| 66 | 1609271BS3 | 11.37 | 13.76 | |
| Resorte de compresión | ||||
| 67 | 2601016121 | 1.49 | 1.80 | |
| Puente AP-KA 65 | ||||
| 68 | 2601016124 | 3.44 | 4.16 | |
| Botón AGC 18 | ||||
| 69 | 2601016122 | 2.86 | 3.46 | |
| PLACA DE MONTAJE | ||||
| 70 | 2601016123 | 8.35 | 10.10 | |
| Manguera de Goma | ||||
| 75 | 2605105217 | 14.94 | 18.08 | |
| GANCHO | ||||
| 76 | 2601990056 | 16.79 | 20.32 | |
| Resorte de compresión | ||||
| 77 | 2604618020 | 1.00 | 1.21 | |
| MANGUITO ROSCADO | ||||
| 78 | 2600406039 | 1.00 | 1.21 | |
| Pasador de apriete | ||||
| 79 | 2917780078 | 1.00 | 1.21 | |
| Placa de cubierta | ||||
| 80 | 2600000049 | 1.49 | 1.80 | |
| Cubierta | ||||
| 81 | 2605191323 | 1.49 | 1.80 | |
| Resorte de torsión TSF 55 | ||||
| 82 | 2604690067 | 1.00 | 1.21 | |
| MANGUITO EXCÉNTRICO | ||||
| 83 | 2600406038 | 5.81 | 7.03 | |
| Pasador de Abrazadera | ||||
| 84 | 2602388026 | 2.08 | 2.52 | |
| MANGUITO DE SUJECIÓN 3X10 | ||||
| 85 | 2600400078 | 10.90 | 13.19 | |
| Anillo de bloqueo | ||||
| 86 | 2916650009 | 1.00 | 1.21 | |
| Palanca de eyección | ||||
| 87 | 2607990159 | 10.90 | 13.19 | |
| Resorte de torsión TSF 55 | ||||
| 88 | 2604610152 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 89 | 2916011010 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 90 | 2603413035 | 1.00 | 1.21 | |
| Placa base | ||||
| 93 | 2601016120 | 27.81 | 33.65 | |
| Tornillo para roscar M6x25 MM | ||||
| 101 | 2603410051 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 104 | 2603490023 | 1.00 | 1.21 | |
| Conjunto de bloqueo | ||||
| 106 | 1600A00XF7 | 9.67 | 11.70 | |
| Módulo electrónico | ||||
| 110 | 16072335A5 | 155.51 | 188.17 | |
| Resorte de compresión | ||||
| 111 | 2604690055 | 1.00 | 1.21 | |
| Paquete De Batería | ||||
| 651 | 2607337069 | 114.26 | 138.25 | |
| Accupakket | ||||
| 651 | 1617S020T2 | 80.26 | 97.11 | |
| Ya no disponible, sin reemplazo | ||||
| 651/1/22 | 2601115537 | |||
| Cargador UK | ||||
| 653 | 2607225921 | 165.14 | 199.82 | |
| Cargador UK | ||||
| 653 | 2607225923 | 136.48 | 165.14 | |
| Placa de identificación | ||||
| 808 | 160111A3H0 | 2.40 | 2.90 | |
| Montaje de motor-caja de cambios | ||||
| 821 | 1607000CF0 | 197.62 | 239.12 | |
| Varilla Basculante | ||||
| 850 | 1607000CF2 | 58.03 | 70.22 | |
| Paquete De Batería | ||||
| 851 | 1607A350AT | 244.89 | 296.32 | |
| ACCUPAKKET | ||||
| 851 | 1617S019K0 | 234.56 | 283.82 | |
| Paquete De Batería | ||||
| 851 | 2607337267 | 189.28 | 229.03 | |
| Paquete De Batería | ||||
| 851 | 1607A350AM | 136.48 | 165.14 | |
| Pegatina | ||||
| 851/1/22 | 160111C0PB | 2.40 | 2.90 | |
| Cubierta de plástico | ||||
| 861 | 1607000CF1 | 18.94 | 22.92 | |
