Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601AA1020 ( GSB1300 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

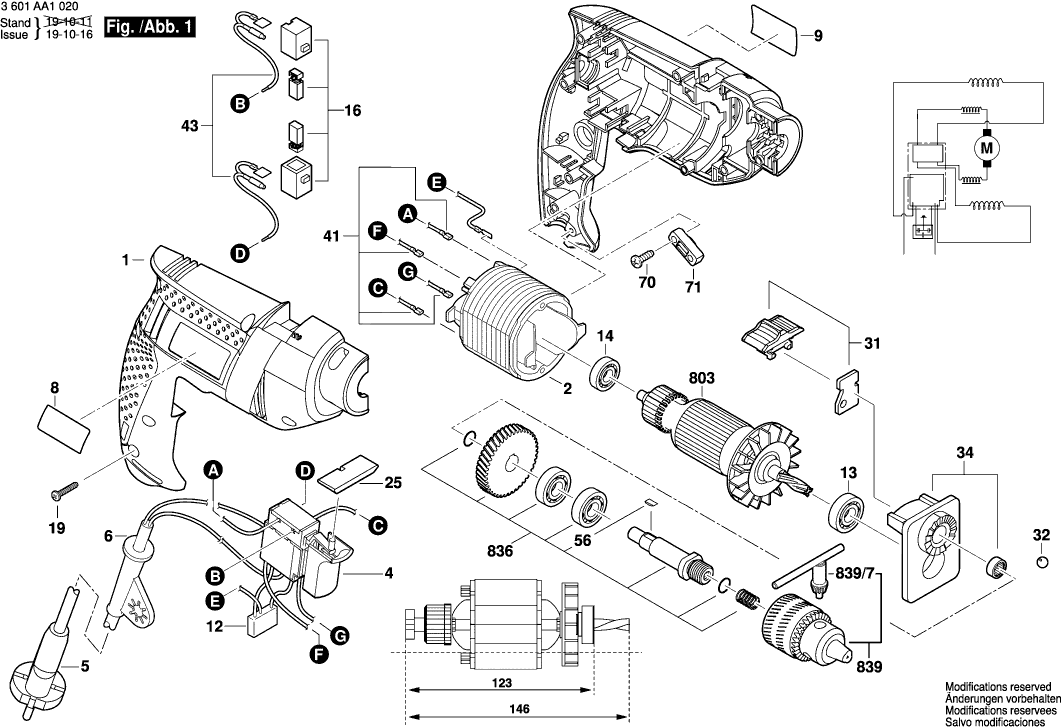

Dibujo técnico de los/las Bosch 3601AA1020 ( GSB1300 )
Lista de las piezas de repuesto de Bosch 3601AA1020 ( GSB1300 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Alojamiento | ||||
| 1 | 1619PB4746 | 12.41 | 15.02 | |
| Campo 230V | ||||
| 2 | 1619PA0678 | 15.71 | 19.01 | |
| Interruptor de encendido y apagado | ||||
| 4 | 1619PA0679 | 15.71 | 19.01 | |
| Cable de alimentación | ||||
| 5 | 1619PA2001 | 7.58 | 9.17 | |
| Goma protectora Ø 9 mm | ||||
| 6 | 1619PB2058 | 0.83 | 1.00 | |
| Placa de identificación | ||||
| 8 | 1619PA8446 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619PA8161 | 0.83 | 1.00 | |
| Condensador de supresión de interferencias | ||||
| 12 | 1619PA0702 | 5.83 | 7.05 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1619PA0681 | 4.70 | 5.69 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619PA0680 | 2.71 | 3.28 | |
| KIT DE SERVICIO 115V | ||||
| 16 | 1619PA1407 | 5.83 | 7.05 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 1619PA0683 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 25 | 1619PA0684 | 1.70 | 2.06 | |
| Interruptor de cambio | ||||
| 31 | 1619PA0701 | 1.94 | 2.35 | |
| Pelota | ||||
| 32 | F000615033 | 0.83 | 1.00 | |
| Puente de cojinete | ||||
| 34 | 1619PA0685 | 8.45 | 10.22 | |
| Cable Eléctrico | ||||
| 41 | 1619PA6599 | 1.70 | 2.06 | |
| Caja supresora | ||||
| 43 | 1619PA0703 | 4.70 | 5.69 | |
| Chaveta de Woodruff | ||||
| 56 | 1619PA0690 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 70 | F000616083 | 0.83 | 1.00 | |
| Abrazadera de sujeción | ||||
| 71 | F000616084 | 0.83 | 1.00 | |
| Mango auxiliar M10 | ||||
| 651 | 1619PB4323 | 7.58 | 9.17 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 698 | 2603001009 | 4.10 | 4.96 | |
| Armazón | ||||
| 803 | 1619PA0697 | 26.84 | 32.48 | |
| Husillo de Taladro | ||||
| 836 | 1619PA1858 | 15.71 | 19.01 | |
| Mandril con llave | ||||
| 839 | 1619PA1689 | 26.84 | 32.48 | |
| Llave de mandril | ||||
| 839/7 | 1619PA0694 | 4.70 | 5.69 | |
