Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601B18122 ( GSB1600RE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

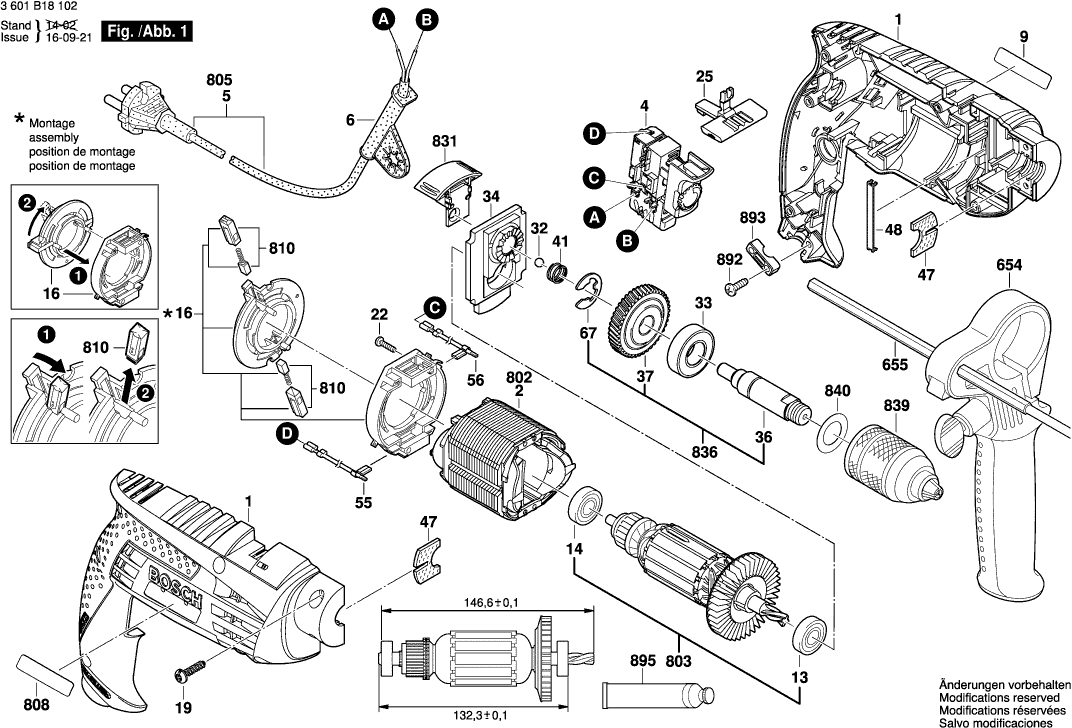

Dibujo técnico de los/las Bosch 3601B18122 ( GSB1600RE )
Lista de las piezas de repuesto de Bosch 3601B18122 ( GSB1600RE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609100579 | 18.19 | 22.01 | |
| Interruptor | ||||
| 4 | 1607200270 | 13.93 | 16.86 | |
| Cable de alimentación | ||||
| 5 | 1607000386 | 15.71 | 19.01 | |
| OJAL | ||||
| 6 | 2600707060 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C1W8 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2609110153 | 4.70 | 5.69 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2609110491 | 4.10 | 4.96 | |
| Placa del cepillo | ||||
| 16 | 2604337059 | 8.45 | 10.22 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Tornillo auto roscante DIN 7981-ST2,2x9,5-C-H | ||||
| 22 | 2910611002 | 0.83 | 1.00 | |
| Palanca KA 65 | ||||
| 25 | 2609100580 | 1.94 | 2.35 | |
| Pelota | ||||
| 32 | 1903230010 | 0.83 | 1.00 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 33 | 1900905122 | 7.58 | 9.17 | |
| Puente de cojinete | ||||
| 34 | 2609199115 | 12.41 | 15.02 | |
| Husillo de Taladro | ||||
| 36 | 2609110449 | 9.53 | 11.53 | |
| Engranaje Cilíndrico | ||||
| 37 | 2606320092 | 7.58 | 9.17 | |
| Resorte de compresión | ||||
| 41 | 2604616006 | 1.18 | 1.43 | |
| Tira de fieltro | ||||
| 47 | 2609170056 | 0.83 | 1.00 | |
| Clip de Resorte | ||||
| 48 | 2609110627 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 55 | 2609120221 | 1.94 | 2.35 | |
| Cable de conexión | ||||
| 56 | 2609120222 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 67 | 2609110481 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 654 | 2602025094 | 5.83 | 7.05 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 655 | 2609005615 | 3.31 | 4.01 | |
| Campo 230V | ||||
| 802 | 2604220647 | 15.71 | 19.01 | |
| Armazón | ||||
| 803 | 2609120235 | 33.45 | 40.47 | |
| Placa de identificación | ||||
| 808 | 160111A44H | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2607014013 | 7.58 | 9.17 | |
| Interruptor de cambio | ||||
| 831 | 2609160127 | 2.24 | 2.71 | |
| Husillo de Taladro | ||||
| 836 | 2609160124 | 15.71 | 19.01 | |
| Mandril sin llave | ||||
| 839 | 2608572106 | 81.47 | 98.58 | |
| Arandela plana | ||||
| 840 | 2600100105 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 892 | 2603490022 | 0.83 | 1.00 | |
| Clip de cable | ||||
| 893 | 2601035001 | 1.18 | 1.43 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.74 | |
