Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JJ5100 (GSB18V-150C)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

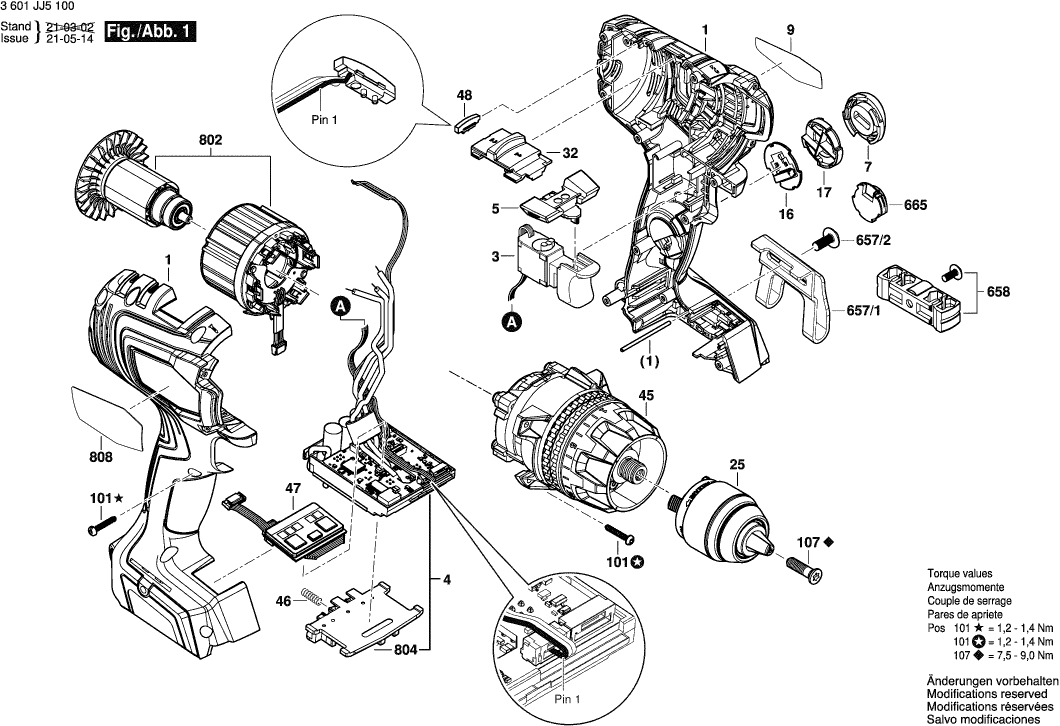

Dibujo técnico de los/las Bosch 3601JJ5100 (GSB18V-150C)
Lista de las piezas de repuesto de Bosch 3601JJ5100 (GSB18V-150C)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 1600A013TC | 16.79 | 20.32 | |
| Interruptor | ||||
| 3 | 2607202501 | 14.94 | 18.08 | |
| Módulo Electrónico | ||||
| 4 | 16072335G8 | 122.80 | 148.59 | |
| Palanca de Cambio | ||||
| 5 | 1600A01RH7 | 1.00 | 1.21 | |
| Unidad de cubierta | ||||
| 7 | 1600A01TN9 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C3BV | 2.40 | 2.90 | |
| Módulo electrónico | ||||
| 16 | 1600A016CZ | 9.67 | 11.70 | |
| Panel de Cubierta | ||||
| 17 | 1600A02KY7 | 2.08 | 2.52 | |
| Panel de Cubierta | ||||
| 17 | 1600A016ML | 1.00 | 1.21 | |
| Mandril sin llave | ||||
| 25 | 1600A01YE8 | 34.82 | 42.13 | |
| Mandril sin llave | ||||
| 25 | 1600A02HZ9 | 34.82 | 42.13 | |
| Unidad de conmutación | ||||
| 32 | 1600A01C95 | 1.00 | 1.21 | |
| Caja de Cambios | ||||
| 45 | 1600A0126S | 80.26 | 97.11 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.49 | 1.80 | |
| Módulo Electrónico | ||||
| 47 | 16072335LS | 31.42 | 38.02 | |
| Módulo Electrónico | ||||
| 48 | 16072335LY | 4.94 | 5.98 | |
| Paquete De Batería | ||||
| 91 | 1607A350AT | 244.89 | 296.32 | |
| ACCUPAKKET | ||||
| 91 | 1617S019K0 | 234.56 | 283.82 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 101 | 2609110353 | 2.08 | 2.52 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 107 | 2603421229 | 1.49 | 1.80 | |
| Cargador UK | ||||
| 653 | 2607225921 | 165.14 | 199.82 | |
| Cargador UK | ||||
| 653 | 2607225923 | 136.48 | 165.14 | |
| Clip | ||||
| 657/1 | 2609111584 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 657/2 | 2609110834 | 1.49 | 1.80 | |
| Portabrocas | ||||
| 658 | 2609199748 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 662 | 160202507Y | 23.90 | 28.92 | |
| Módulo Electrónico | ||||
| 665 | 1600A013WF | 34.82 | 42.13 | |
| Motor DC sin escobillas | ||||
| 802 | 1600A024CL | 122.80 | 148.59 | |
| Retenedor de Contacto | ||||
| 804 | 1609280820 | 5.81 | 7.03 | |
| Typeplaat | ||||
| 808 | 160111A9RJ | 5.81 | 7.03 | |
| Placa de identificación | ||||
| 808 | 160111A81V | 2.18 | 2.64 | |
