Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601500203 (GSC16)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

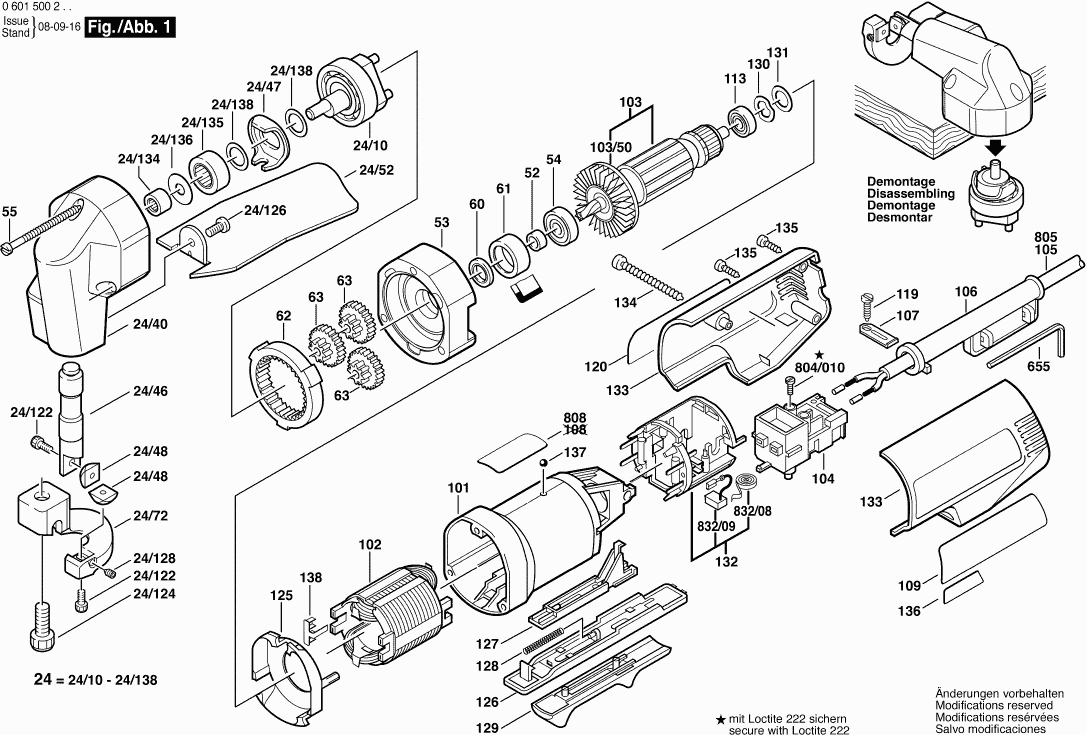

Dibujo técnico de los/las Bosch 0601500203 (GSC16)
Lista de las piezas de repuesto de Bosch 0601500203 (GSC16)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Portador de Engranaje Planetario | ||||
| 24/10 | 3609202077 | 141.37 | 171.06 | |
| Tornillo de cabeza hexagonal | ||||
| 24/122 | 2910401118 | 2.40 | 2.90 | |
| Tornillo de cabeza cilíndrica | ||||
| 24/124 | 2912721242 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 24/126 | 3603391007 | 2.40 | 2.90 | |
| Tornillo de Ajuste DIN914-M4x5-45H | ||||
| 24/128 | 2912010115 | 1.73 | 2.09 | |
| Cojinete de agujas DIN 618-8x12x10-HK 0810 | ||||
| 24/134 | 3609202085 | 6.22 | 7.53 | |
| Rodillo de Soporte | ||||
| 24/135 | 3600905158 | 21.30 | 25.77 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 24/136 | 3609202087 | 1.00 | 1.21 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 24/138 | 3600102049 | 2.40 | 2.90 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 24/40 | 3609202080 | 89.25 | 107.99 | |
| Deslizar * | ||||
| 24/46 | 3609202082 | 55.56 | 67.23 | |
| Hoja U 0,9 MM | ||||
| 24/47 | 3602311052 | 4.18 | 5.06 | |
| Cutter ISC 240 corto fijo | ||||
| 24/48 | 3608635009 | 31.42 | 38.02 | |
| Deflector de Virutas | ||||
| 24/52 | 3609202083 | 15.61 | 18.89 | |
| Mesa de corte | ||||
| 24/72 | 3609202084 | 102.63 | 124.18 | |
| Manga de sellado | ||||
| 52 | 2600300047 | 2.40 | 2.90 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 53 | 3605700135 | 30.08 | 36.40 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 54 | 2600905039 | 11.37 | 13.76 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 54 | 2600905021 | 8.35 | 10.10 | |
| Tornillo de placa | ||||
| 55 | 1603490A0M | 1.00 | 1.21 | |
| Sello de labio del eje rotatorio | ||||
| 60 | 1600290016 | 2.40 | 2.90 | |
| Anillo de goma 10 MM ANCHO | ||||
| 61 | 3600290052 | 1.32 | 1.60 | |
| Engranaje Anular | ||||
| 62 | 3600112004 | 4.94 | 5.98 | |
| PIEZA POLAR | ||||
| 63 | 3600112005 | 3.44 | 4.16 | |
| Carcasa del motor | ||||
| 101 | 2605108060 | 12.21 | 14.77 | |
| Campo 230V | ||||
| 102 | 2604220502 | 33.33 | 40.33 | |
| Armazón | ||||
| 103 | 1604010B6W | 61.93 | 74.94 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 103/50 | 2606610081 | 5.96 | 7.21 | |
| Interruptor | ||||
| 104 | 2607200286 | 13.58 | 16.43 | |
| OJAL | ||||
| 106 | 2600703011 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 107 | 1601302017 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 109 | 3601110376 | 2.00 | 2.42 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 113 | 2600905032 | 4.94 | 5.98 | |
| Tornillo de placa | ||||
| 119 | 2910211019 | 1.00 | 1.21 | |
| Pegatina | ||||
| 120 | 3601110351 | 2.52 | 3.05 | |
| Disco de cobertura | ||||
| 125 | 2601328002 | 2.52 | 3.05 | |
| Interruptor Basculante AZUL | ||||
| 126 | 2608001005 | 2.52 | 3.05 | |
| Deslizador de interruptor | ||||
| 127 | 2608001008 | 1.90 | 2.30 | |
| Resorte de compresión | ||||
| 128 | 2604611033 | 2.08 | 2.52 | |
| Manija Del Interruptor | ||||
| 129 | 2608001010 | 2.52 | 3.05 | |
| Arandela de compensación | ||||
| 130 | 2600150003 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 131 | 2600101617 | 1.49 | 1.80 | |
| PORTACEPILLO | ||||
| 132 | 3604336011 | 55.56 | 67.23 | |
| Cubierta de la carcasa VERDE | ||||
| 133 | 2605104339 | 12.21 | 14.77 | |
| Tornillo | ||||
| 134 | 1603490A1E | 1.30 | 1.57 | |
| Tornillo de placa | ||||
| 135 | 2910211007 | 1.49 | 1.80 | |
| Pegatina | ||||
| 136 | 3601110206 | 2.52 | 3.05 | |
| Bola AZUL | ||||
| 137 | 2603230001 | 1.24 | 1.50 | |
| Muelle de contacto | ||||
| 138 | 2601329037 | 1.49 | 1.80 | |
| Destornillador Desplazado | ||||
| 655 | 1907950004 | 5.81 | 7.03 | |
| Tornillo de cabeza cilíndrica | ||||
| 804/010 | 3607030229 | 5.27 | 6.38 | |
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| Muelle en espiral AGC 18 | ||||
| 832/08 | 1604652013 | 1.49 | 1.80 | |
| KIT DE SERVICIO 115V | ||||
| 832/09 | 3607014001 | 10.68 | 12.92 | |
