Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611C36000 (GSH11VC)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

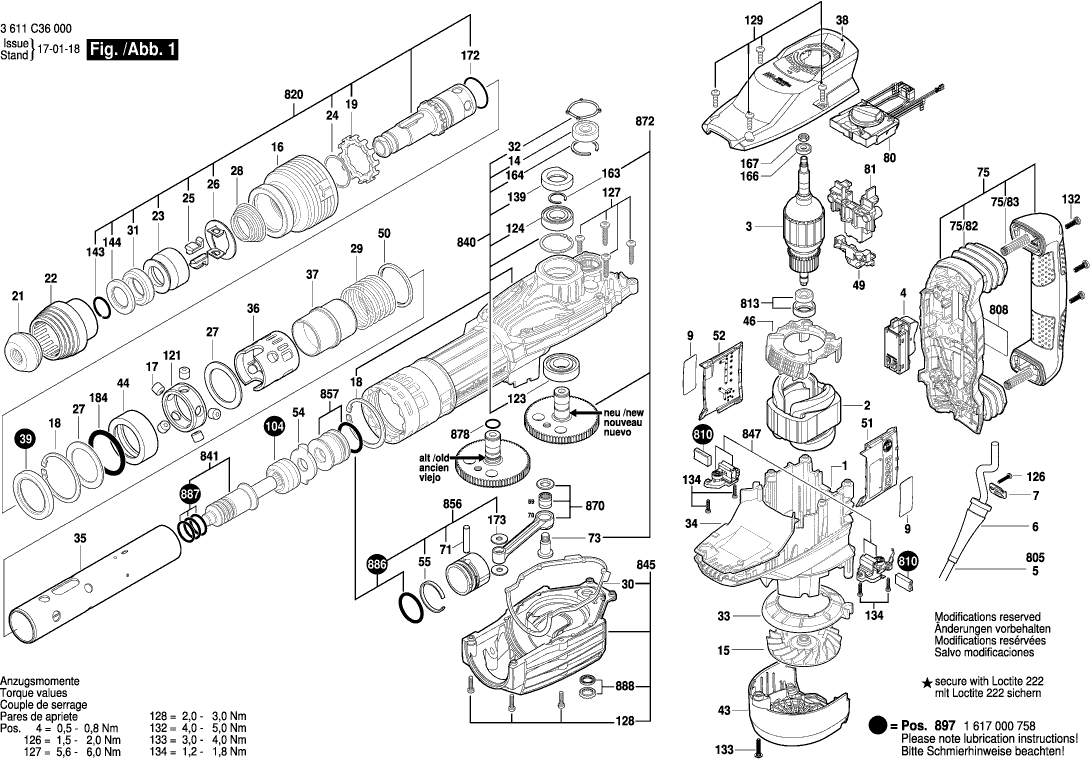

Dibujo técnico de los/las Bosch 3611C36000 (GSH11VC)
Lista de las piezas de repuesto de Bosch 3611C36000 (GSH11VC)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1615108157 | 23.90 | 28.92 | |
| Campo 230V | ||||
| 2 | 160422052F | 88.83 | 107.48 | |
| Armazón | ||||
| 3 | 1614011120 | 155.51 | 188.17 | |
| Interruptor | ||||
| 4 | 1607200244 | 31.42 | 38.02 | |
| OJAL | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0U4 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905028 | 12.09 | 14.63 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1616610106 | 12.82 | 15.51 | |
| OJAL | ||||
| 16 | 1610499076 | 10.90 | 13.19 | |
| Perno de bloqueo | ||||
| 17 | 1613103012 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 18 | 1610224011 | 2.40 | 2.90 | |
| Impulsor | ||||
| 19 | 1616490071 | 4.18 | 5.06 | |
| Tapa protectora | ||||
| 21 | 1610508025 | 4.18 | 5.06 | |
| Funda Protectora | ||||
| 22 | 1610499078 | 4.94 | 5.98 | |
| Manga de parada | ||||
| 23 | 1610520005 | 11.37 | 13.76 | |
| Anillo de retención | ||||
| 24 | 1614601020 | 1.49 | 1.80 | |
| Dispositivo de parada | ||||
| 25 | 1612300025 | 8.35 | 10.10 | |
| Disco de control | ||||
| 26 | 1610290105 | 3.44 | 4.16 | |
| Lavadora | ||||
| 27 | 1610101024 | 2.08 | 2.52 | |
| Muelle espiral cónico | ||||
| 28 | 1614621014 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 29 | 1614621015 | 4.94 | 5.98 | |
| Disco de sellado | ||||
| 30 | 1611015063 | 6.73 | 8.14 | |
| Anillo de amortiguación | ||||
| 31 | 1610290106 | 3.44 | 4.16 | |
| Disco de sellado | ||||
| 32 | 1610210214 | 1.49 | 1.80 | |
| Anillo deflector de aire | ||||
| 33 | 1610591047 | 3.44 | 4.16 | |
| Guía de aire | ||||
| 34 | 1610591048 | 2.86 | 3.46 | |
| Tubo del martillo | ||||
| 35 | 1615806243 | 146.07 | 176.74 | |
| Anillo perforado | ||||
| 36 | 1610190066 | 4.94 | 5.98 | |
| Casquillo de control | ||||
| 37 | 1610420006 | 27.81 | 33.65 | |
| Tapa de cobertura STM 1800 | ||||
| 38 | 1615190173 | 18.94 | 22.92 | |
| Sello de labio del eje rotatorio | ||||
| 39 | 1610283052 | 5.81 | 7.03 | |
| Tapa del cepillo | ||||
| 43 | 1615500426 | 8.35 | 10.10 | |
| Manga de Guía | ||||
| 44 | 1610322017 | 31.42 | 38.02 | |
| Dispositivo de Retención | ||||
| 46 | 1615500427 | 4.18 | 5.06 | |
| Soporte De Enchufe | ||||
| 49 | 1604477020 | 2.86 | 3.46 | |
| Anillo de tope | ||||
| 50 | 1610206028 | 4.94 | 5.98 | |
| Cubierta de la carcasa VERDE | ||||
| 51 | 1615500424 | 4.94 | 5.98 | |
| Cubierta de la carcasa VERDE | ||||
| 52 | 1615500425 | 4.94 | 5.98 | |
| Disco de control | ||||
| 54 | 1610190069 | 23.90 | 28.92 | |
| Anillo de bloqueo | ||||
| 55 | 1610500024 | 1.49 | 1.80 | |
| Pasador Cilíndrico | ||||
| 71 | 1613101014 | 2.08 | 2.52 | |
| Tornillo Excéntrico | ||||
| 73 | 1610320015 | 13.13 | 15.89 | |
| Manija TSC 55 | ||||
| 75 | 1615132132 | 52.45 | 63.46 | |
| Fuelles | ||||
| 75/82 | 1610415003 | 13.13 | 15.89 | |
| Resorte de compresión | ||||
| 75/83 | 1614621009 | 8.35 | 10.10 | |
| Regulador de velocidad | ||||
| 80 | 1617233052 | 64.67 | 78.25 | |
| Parte insertada | ||||
| 81 | 1611038018 | 6.73 | 8.14 | |
| Mango auxiliar M10 | ||||
| 85 | 1602025081 | 18.94 | 22.92 | |
| Tornillo hexagonal | ||||
| 86 | 2911021267 | 3.44 | 4.16 | |
| Banda de sujeción | ||||
| 87 | 1600A01BH0 | 10.90 | 13.19 | |
| Ya no disponible, sin reemplazo | ||||
| 88 | 1613349017 | |||
| Soporte de parada | ||||
| 89 | 1600A008BL | 2.40 | 2.90 | |
| AMORTIGUADOR | ||||
| 104 | 1610210219 | 47.53 | 57.51 | |
| Anillo de bloqueo | ||||
| 121 | 1610200032 | 34.82 | 42.13 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 123 | 1610900033 | 9.67 | 11.70 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 124 | 1610900034 | 10.90 | 13.19 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 127 | 1613490022 | 1.00 | 1.21 | |
| Tornillo de botón con huella Torx | ||||
| 128 | 1613414026 | 2.18 | 2.64 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 129 | 1613490024 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 132 | 1613490025 | 1.90 | 2.30 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 133 | 1613490026 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 134 | 1613490027 | 1.00 | 1.21 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 139 | 1610209017 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 143 | 1614601071 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 144 | 1610101023 | 3.44 | 4.16 | |
| Anillo de bloqueo | ||||
| 163 | 1610224012 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 164 | 1610224013 | 1.00 | 1.21 | |
| Anillo magnético | ||||
| 166 | 1610209011 | 5.81 | 7.03 | |
| Tuerca hexagonal | ||||
| 167 | 2915050107 | 1.00 | 1.21 | |
| Anillo O | ||||
| 172 | 1610210216 | 2.08 | 2.52 | |
| Disco | ||||
| 173 | 1610100021 | 1.00 | 1.21 | |
| Anillo de amortiguación | ||||
| 184 | 1610210218 | 7.46 | 9.03 | |
| Caja de transporte | ||||
| 650 | 1615438492 | 64.67 | 78.25 | |
| Cable de alimentación | ||||
| 805 | 1617000723 | 27.81 | 33.65 | |
| Placa de identificación | ||||
| 808 | 160111A3H5 | 2.40 | 2.90 | |
| CEPILLO 12X8 M. RESORTE U-CONTACTO | ||||
| 810 | 1617000750 | 16.79 | 20.32 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 813 | 1617000744 | 12.82 | 15.51 | |
| Embrague de herramienta | ||||
| 820 | 1617000745 | 136.48 | 165.14 | |
| Caja de Mecanismo de Impacto | ||||
| 840 | 1617000746 | 314.42 | 380.45 | |
| Pasador de golpe | ||||
| 841 | 1617000747 | 64.67 | 78.25 | |
| Cubierta del engranaje | ||||
| 845 | 1617000748 | 71.68 | 86.73 | |
| PORTACEPILLO | ||||
| 847 | 1617000749 | 27.81 | 33.65 | |
| Pistón del martillo | ||||
| 856 | 1617000751 | 14.94 | 18.08 | |
| Golpeador | ||||
| 857 | 1617000752 | 34.82 | 42.13 | |
| VARILLA CONICA | ||||
| 870 | 1617000753 | 34.82 | 42.13 | |
| Rueda dentada excéntrica | ||||
| 872 | 1600A005A4 | 88.83 | 107.48 | |
| Anillo O | ||||
| 878 | 1610210215 | 1.00 | 1.21 | |
| Tornillo hexagonal | ||||
| 883 | 1613490019 | 2.40 | 2.90 | |
| Mango auxiliar M10 | ||||
| 884 | 160202508T | 39.14 | 47.36 | |
| Mango auxiliar M10 | ||||
| 885 | 160202508J | 58.03 | 70.22 | |
| Anillo O | ||||
| 886 | 1617000755 | 16.79 | 20.32 | |
| Anillo O | ||||
| 887 | 1617000756 | 9.67 | 11.70 | |
| Juego de piezas | ||||
| 888 | 1617000757 | 8.35 | 10.10 | |
| Conjunto De Piezas de Desgaste | ||||
| 897 | 1617000758 | 64.67 | 78.25 | |
