Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611C351P0 ( GSH16-30 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

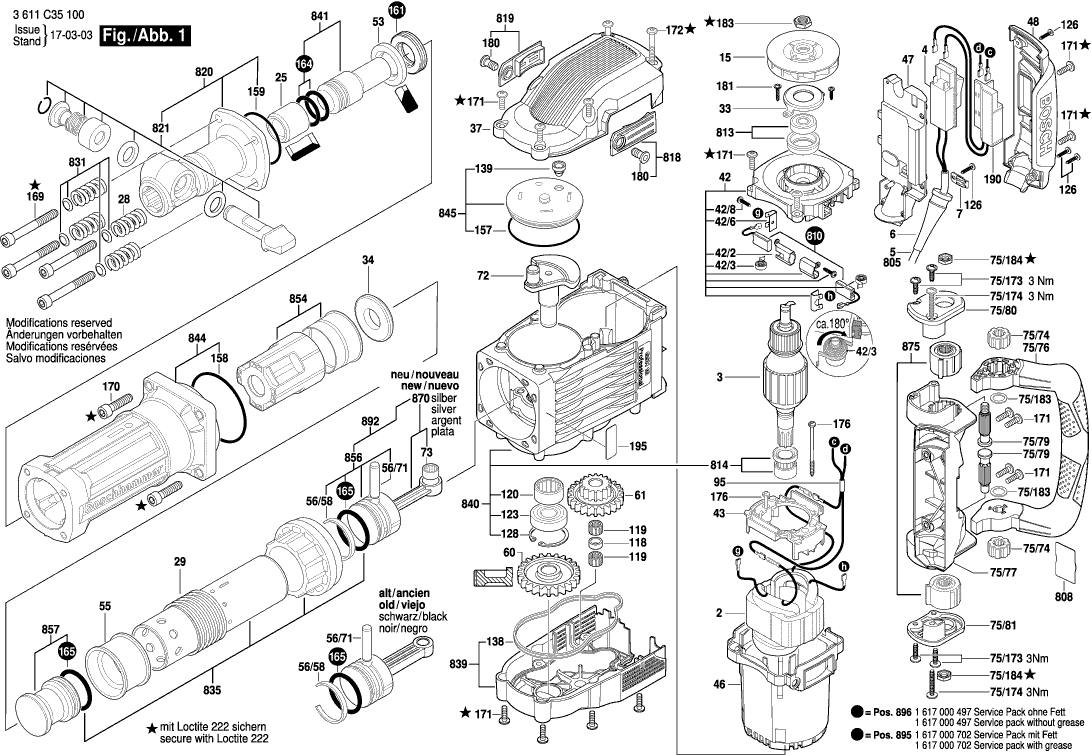

Dibujo técnico de los/las Bosch 3611C351P0 ( GSH16-30 )
Lista de las piezas de repuesto de Bosch 3611C351P0 ( GSH16-30 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 160422052M | 88.83 | 107.48 | |
| Armazón | ||||
| 3 | 1614011117 | 136.48 | 165.14 | |
| Interruptor | ||||
| 4 | 1607200244 | 31.42 | 38.02 | |
| Cable de alimentación | ||||
| 5 | 1604460348 | 27.81 | 33.65 | |
| OJAL | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1616610102 | 16.79 | 20.32 | |
| Anillo de guía | ||||
| 25 | 1610300070 | 23.90 | 28.92 | |
| Resorte de compresión | ||||
| 28 | 1614614006 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 29 | 1614614007 | 6.73 | 8.14 | |
| Placa de bloqueo | ||||
| 33 | 1611006008 | 9.67 | 11.70 | |
| Disco de soporte | ||||
| 34 | 1610102635 | 13.13 | 15.89 | |
| Carcasa del ventilador | ||||
| 37 | 1615500380 | 43.12 | 52.18 | |
| PORTACEPILLO | ||||
| 42 | 1614336078 | 43.12 | 52.18 | |
| Guía De Cepillo | ||||
| 42/2 | 1614336017 | 11.37 | 13.76 | |
| Muelle en espiral AGC 18 | ||||
| 42/3 | 1614652007 | 3.44 | 4.16 | |
| Conector | ||||
| 42/6 | 1611390005 | 4.94 | 5.98 | |
| Tornillo de placa | ||||
| 42/8 | 2912401412 | 1.00 | 1.21 | |
| CALZO | ||||
| 43 | 1610508054 | 2.86 | 3.46 | |
| Carcasa del motor | ||||
| 46 | 1615106053 | 23.90 | 28.92 | |
| PLACA DE BASE CPL USA | ||||
| 47 | 1618000028 | 14.94 | 18.08 | |
| Cubierta de la carcasa VERDE | ||||
| 48 | 1615500383 | 31.42 | 38.02 | |
| Lavadora | ||||
| 53 | 1610190058 | 11.37 | 13.76 | |
| Casquillo de control | ||||
| 55 | 1610506019 | 39.14 | 47.36 | |
| Anillo de bloqueo | ||||
| 56/58 | 1610500023 | 6.73 | 8.14 | |
| Pasador del pistón | ||||
| 56/71 | 1613101012 | 4.94 | 5.98 | |
| Engranaje Cilíndrico | ||||
| 60 | 1616317086 | 80.26 | 97.11 | |
| Engranaje Cilíndrico | ||||
| 61 | 1616317093 | 110.30 | 133.46 | |
| Cortador de bordes | ||||
| 72 | 1600A014TW | 88.83 | 107.48 | |
| Manga de aguja AGC 18 | ||||
| 73 | 1600A0014G | 4.18 | 5.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 75/173 | 1613490008 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 75/174 | 1613490009 | 1.49 | 1.80 | |
| Disco de soporte | ||||
| 75/183 | 2916280013 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 75/184 | 1613349021 | 2.08 | 2.52 | |
| Acoplamiento estriado | ||||
| 75/74 | 1613060049 | 10.90 | 13.19 | |
| Manija TSC 55 | ||||
| 75/76 | 1618045022 | 64.67 | 78.25 | |
| BLOQUE DE COJINETE | ||||
| 75/77 | 1615805069 | 27.81 | 33.65 | |
| Eje Dentado | ||||
| 75/79 | 1613060050 | 11.37 | 13.76 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 75/80 | 1615500376 | 8.35 | 10.10 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 75/81 | 1615500377 | 9.67 | 11.70 | |
| Tornillo hexagonal | ||||
| 86 | 2911021267 | 3.44 | 4.16 | |
| Banda de sujeción | ||||
| 87 | 1600A00AR5 | 16.79 | 20.32 | |
| Ya no disponible, sin reemplazo | ||||
| 88 | 1613349017 | |||
| Cable de conexión | ||||
| 95 | 1614448038 | 8.35 | 10.10 | |
| Espaciadores | ||||
| 118 | 1610520003 | 2.86 | 3.46 | |
| Ensamble de rodillos de aguja | ||||
| 119 | 1610913020 | 2.40 | 2.90 | |
| RODAMIENTO DE AGUJAS | ||||
| 120 | 1610910092 | 31.42 | 38.02 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 123 | 1610900030 | 18.94 | 22.92 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 128 | 2916660021 | 4.18 | 5.06 | |
| Disco de sellado | ||||
| 138 | 1611015059 | 3.44 | 4.16 | |
| Tapón H03 Kiba DF700 | ||||
| 139 | 1610508050 | 2.40 | 2.90 | |
| Anillo O | ||||
| 157 | 1610210192 | 2.86 | 3.46 | |
| Anillo O | ||||
| 158 | 1610210191 | 2.86 | 3.46 | |
| Anillo O | ||||
| 159 | 1600210005 | 2.86 | 3.46 | |
| Anillo de amortiguación | ||||
| 161 | 1610290118 | 3.44 | 4.16 | |
| Anillo O | ||||
| 164 | 1610210194 | 2.86 | 3.46 | |
| Anillo O | ||||
| 165 | 1610210195 | 10.90 | 13.19 | |
| Tornillo de cabeza hexagonal | ||||
| 169 | 1613414022 | 3.44 | 4.16 | |
| Tornillo de cabeza hexagonal | ||||
| 170 | 1613414023 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 171 | 1613490010 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 172 | 1613490011 | 2.08 | 2.52 | |
| Tornillo de placa | ||||
| 176 | 1603435036 | 1.80 | 2.18 | |
| Tornillo De Sujeción | ||||
| 180 | 1613490007 | 2.86 | 3.46 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 181 | 2603490022 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 183 | 1613349020 | 2.08 | 2.52 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 190 | 1614503007 | 39.14 | 47.36 | |
| Ya no disponible, sin reemplazo | ||||
| 195 | 1611110D43 | |||
| Tubo de Grasa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1617014143 | 21.30 | 25.77 | |
| MANGUITO | ||||
| 813 | 1617000480 | 14.94 | 18.08 | |
| MANGUITO | ||||
| 814 | 1617000481 | 31.42 | 38.02 | |
| Tapa del cepillo | ||||
| 818 | 1617000482 | 4.18 | 5.06 | |
| Tapa del cepillo | ||||
| 819 | 1617000483 | 4.18 | 5.06 | |
| Embrague de herramienta | ||||
| 820 | 1617000722 | 396.32 | 479.55 | |
| Conjunto de Pernos de Bloqueo | ||||
| 821 | 1617000721 | 80.26 | 97.11 | |
| Arandela plana | ||||
| 831 | 1617000A4Z | 13.13 | 15.89 | |
| Tubo de guía | ||||
| 835 | 1617000709 | 219.55 | 265.66 | |
| Cubierta del engranaje | ||||
| 839 | 1617000489 | 71.68 | 86.73 | |
| Caja de engranajes | ||||
| 840 | 1617000490 | 396.32 | 479.55 | |
| Pasador de golpe | ||||
| 841 | 1617000491 | 98.18 | 118.80 | |
| Tubo del martillo | ||||
| 844 | 1617000492 | 244.89 | 296.32 | |
| CUBIERTA | ||||
| 845 | 1617000710 | 16.79 | 20.32 | |
| Espaciadores | ||||
| 854 | 1617000740 | 23.90 | 28.92 | |
| Pistón del martillo | ||||
| 856 | 1607000C3N | 18.94 | 22.92 | |
| Golpeador | ||||
| 857 | 1617000495 | 71.68 | 86.73 | |
| VARILLA CONICA | ||||
| 870 | 1607000C3P | 21.30 | 25.77 | |
| Barra de torsión de goma | ||||
| 875 | 1617000496 | 52.45 | 63.46 | |
| Mango auxiliar M10 | ||||
| 884 | 160202508K | 58.03 | 70.22 | |
| Manija TSC 55 | ||||
| 885 | 1605132163 | 13.13 | 15.89 | |
| Tornillo hexagonal | ||||
| 886 | 2911011270 | 4.18 | 5.06 | |
| Conjunto de ruedas | ||||
| 890 | 1617000716 | 34.82 | 42.13 | |
| Bloqueo | ||||
| 891 | 1617000715 | 7.46 | 9.03 | |
| Pistón del martillo | ||||
| 892 | 1607000C3M | 43.12 | 52.18 | |
| Conjunto De Piezas de Desgaste | ||||
| 895 | 1617000702 | 71.68 | 86.73 | |
| Conjunto De Piezas de Desgaste | ||||
| 896 | 1617000497 | 39.14 | 47.36 | |
| Grasa Lubricante 1000 ML | ||||
| 897 | 1615430016 | 102.63 | 124.18 | |
| Tubo de Grasa 45 ml | ||||
| 898 | 1615430015 | 39.14 | 47.36 | |
