Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611304103 (GSH27)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

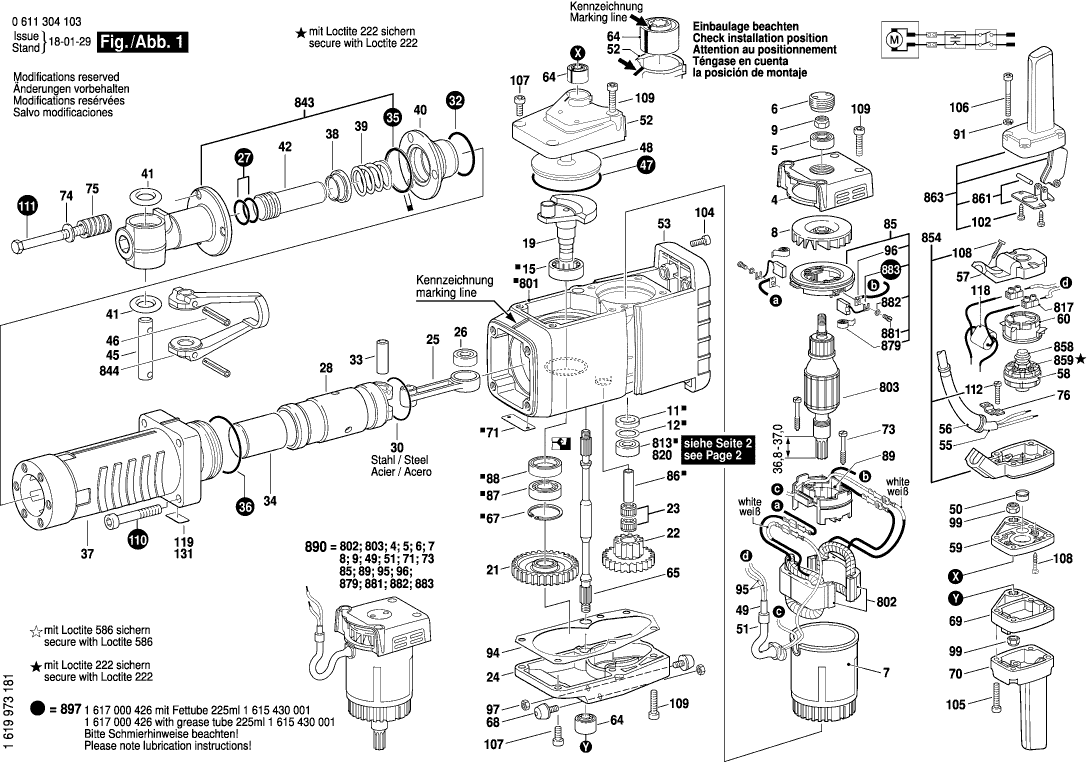

Dibujo técnico de los/las Bosch 0611304103 (GSH27)
Lista de las piezas de repuesto de Bosch 0611304103 (GSH27)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cubierta del cojinete RTS 400 REQ | ||||
| 4 | 1615805068 | 91.33 | 110.51 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 5 | 1610900015 | 23.90 | 28.92 | |
| Tapón De Tornillo | ||||
| 6 | 1615500214 | 21.30 | 25.77 | |
| Caja aislante | ||||
| 7 | 1615108104 | 31.42 | 38.02 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 8 | 1616610089 | 16.79 | 20.32 | |
| Tuerca hexagonal | ||||
| 9 | 1613313000 | 2.86 | 3.46 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 11 | 1610108013 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 12 | 1610102616 | 2.86 | 3.46 | |
| RODAMIENTO DE AGUJAS | ||||
| 15 | 1610910091 | 33.33 | 40.33 | |
| Ya no disponible, sin reemplazo | ||||
| 19 | 1616110033 | |||
| Engranaje Cilíndrico | ||||
| 21 | 1616318009 | 155.51 | 188.17 | |
| Engranaje Cilíndrico | ||||
| 22 | 1616328036 | 219.55 | 265.66 | |
| Ensamble de rodillos de aguja | ||||
| 23 | 1610913005 | 8.35 | 10.10 | |
| Cubierta del engranaje | ||||
| 24 | 1615500323 | 141.37 | 171.06 | |
| VARILLA CONICA | ||||
| 25 | 1612001040 | 82.63 | 99.98 | |
| RODAMIENTO DE AGUJAS | ||||
| 26 | 1610910092 | 31.42 | 38.02 | |
| Anillo O | ||||
| 27 | 1610210033 | 2.18 | 2.64 | |
| Pistón del martillo | ||||
| 28 | 1618700043 | 383.36 | 463.87 | |
| Anillo de retención | ||||
| 30 | 1614601039 | 1.90 | 2.30 | |
| Anillo O | ||||
| 32 | 1900210156 | 7.32 | 8.86 | |
| Pasador del pistón | ||||
| 33 | 3613101500 | 6.53 | 7.90 | |
| Golpeador | ||||
| 34 | 1618710039 | 67.98 | 82.26 | |
| Anillo de sellado | ||||
| 35 | 1610209007 | 7.32 | 8.86 | |
| Anillo O | ||||
| 36 | 1900210166 | 4.58 | 5.54 | |
| Tubo de guía | ||||
| 37 | 1615806029 | 360.29 | 435.95 | |
| Casquillo de guía STM 1800 | ||||
| 38 | 1610220009 | 20.39 | 24.67 | |
| Resorte de compresión | ||||
| 39 | 1614619005 | 5.96 | 7.21 | |
| Brida Intermedia | ||||
| 40 | 1615700017 | 146.07 | 176.74 | |
| Anillo O | ||||
| 41 | 1610210008 | 5.81 | 7.03 | |
| Pasador de golpe | ||||
| 42 | 1613123003 | 126.98 | 153.65 | |
| Perno de bloqueo | ||||
| 45 | 1613103004 | 55.56 | 67.23 | |
| Pasador de apriete | ||||
| 46 | 2917760187 | 2.52 | 3.05 | |
| Anillo O | ||||
| 47 | 1900210172 | 9.67 | 11.70 | |
| Tapa de sellado | ||||
| 48 | 1610516007 | 11.94 | 14.45 | |
| Tubo de aislamiento | ||||
| 49 | 1610707000 | 1.24 | 1.50 | |
| Funda Protectora | ||||
| 50 | 3600421500 | 2.40 | 2.90 | |
| Guardacables | ||||
| 51 | 1610703019 | 4.12 | 4.99 | |
| Carcasa del ventilador | ||||
| 52 | 1615500324 | 67.98 | 82.26 | |
| Tapa de cobertura STM 1800 | ||||
| 53 | 1600A00C0N | 82.63 | 99.98 | |
| Cable de alimentación | ||||
| 55 | 1617000723 | 27.81 | 33.65 | |
| Guardacables | ||||
| 56 | 1610703055 | 9.67 | 11.70 | |
| Cubierta del interruptor | ||||
| 57 | 1615500212 | 9.47 | 11.46 | |
| Interruptor | ||||
| 58 | 1617200108 | 61.93 | 74.94 | |
| Placa Intermedia | ||||
| 59 | 1615700041 | 102.63 | 124.18 | |
| Tapa de Aislamiento | ||||
| 60 | 1615500330 | 3.71 | 4.49 | |
| Barra de torsión de goma | ||||
| 64 | 1616334000 | 26.62 | 32.21 | |
| Eje Dentado | ||||
| 65 | 1613060005 | 58.03 | 70.22 | |
| Anillo de bloqueo | ||||
| 67 | 2916660023 | 4.94 | 5.98 | |
| Parachoques de goma | ||||
| 68 | 1613465001 | 5.81 | 7.03 | |
| Placa Intermedia | ||||
| 69 | 1615700042 | 114.26 | 138.25 | |
| Manija TSC 55 | ||||
| 70 | 1615132011 | 37.50 | 45.38 | |
| Placa de identificación | ||||
| 71 | 160111A3H3 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 73 | 1603435036 | 1.80 | 2.18 | |
| Resorte de disco | ||||
| 74 | 2916160009 | 3.04 | 3.68 | |
| Resorte de compresión | ||||
| 75 | 3614640501 | 8.48 | 10.26 | |
| Abrazadera de sujeción | ||||
| 76 | 1611302011 | 5.96 | 7.21 | |
| PORTACEPILLO | ||||
| 85 | 1614336045 | 34.82 | 42.13 | |
| Perno de cojinete | ||||
| 86 | 1610300033 | 18.94 | 22.92 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 87 | 1610900027 | 27.81 | 33.65 | |
| Sello de labio del eje rotatorio | ||||
| 88 | 1610283016 | 9.67 | 11.70 | |
| CALZO | ||||
| 89 | 1610009008 | 3.44 | 4.16 | |
| Placa de sellado | ||||
| 94 | 1611015021 | 2.86 | 3.46 | |
| Cable de conexión | ||||
| 95 | 1614431030 | 5.96 | 7.21 | |
| Cable de conexión | ||||
| 96 | 1614448037 | 9.67 | 11.70 | |
| Tuerca hexagonal | ||||
| 97 | 2915011007 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 99 | 3613313500 | 2.86 | 3.46 | |
| Tornillo de placa | ||||
| 102 | 2910211025 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 104 | 2910141201 | 2.40 | 2.90 | |
| Tornillo microencapsulado | ||||
| 105 | 2914551188 | 2.86 | 3.46 | |
| Tornillo microencapsulado | ||||
| 106 | 2914551189 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 107 | 2910141242 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 108 | 2603490023 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 109 | 2910141248 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 110 | 2910141356 | 2.40 | 2.90 | |
| Tornillo microencapsulado | ||||
| 111 | 2914550034 | 3.04 | 3.68 | |
| Tornillo de placa | ||||
| 112 | 2910211236 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 118 | 1617328029 | |||
| Placa de Referencia PRECAUCIÓN | ||||
| 135 | 3611119512 | 2.87 | 3.47 | |
| Ombouwset | ||||
| 800 | 1617000852 | 738.05 | 893.04 | |
| Carcasa del motor | ||||
| 801 | 1617000851 | 847.77 | 1025.80 | |
| Campo 230V | ||||
| 802 | 1614220156 | 166.62 | 201.61 | |
| Armazón | ||||
| 803 | 1614011091 | 495.00 | 598.95 | |
| RODAMIENTO DE AGUJAS | ||||
| 813 | 1610910035 | 22.88 | 27.68 | |
| Tira Terminal Enchufable | ||||
| 817 | 1901091110 | 1.49 | 1.80 | |
| Rodamiento de agujas D25xD37x17 | ||||
| 820 | 1610910094 | 28.56 | 34.56 | |
| Embrague de herramienta | ||||
| 843 | 1617000428 | 495.00 | 598.95 | |
| Soporte de retención | ||||
| 844 | 1618045026 | 197.62 | 239.12 | |
| Caja de interruptor | ||||
| 854 | 1617000858 | 33.33 | 40.33 | |
| Tapa protectora | ||||
| 858 | 1610591001 | 17.60 | 21.30 | |
| Platkopschroef | ||||
| 859 | 2910091118 | 1.00 | 1.21 | |
| PLACA DE MONTAJE | ||||
| 861 | 1617000429 | 10.68 | 12.92 | |
| Juego de piezas | ||||
| 863 | 1617000A10 | 50.23 | 60.78 | |
| Muelle en espiral AGC 18 | ||||
| 879 | 1614652001 | 3.44 | 4.16 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 881 | 1613490005 | 2.40 | 2.90 | |
| Arandela de resorte | ||||
| 882 | 1610151007 | 1.00 | 1.21 | |
| KIT DE SERVICIO 115V | ||||
| 883 | 1617000425 | 27.81 | 33.65 | |
| Ya no disponible, sin reemplazo | ||||
| 890 | 1617000849 | |||
| GRASA | ||||
| 895 | 1615430007 | 75.38 | 91.21 | |
| Conjunto De Piezas de Desgaste | ||||
| 897 | 1617000426 | 67.98 | 82.26 | |
| Tubo de Grasa 45 ml | ||||
| 898 | 1615430001 | 22.88 | 27.68 | |
