Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611320703 ( GSH3 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

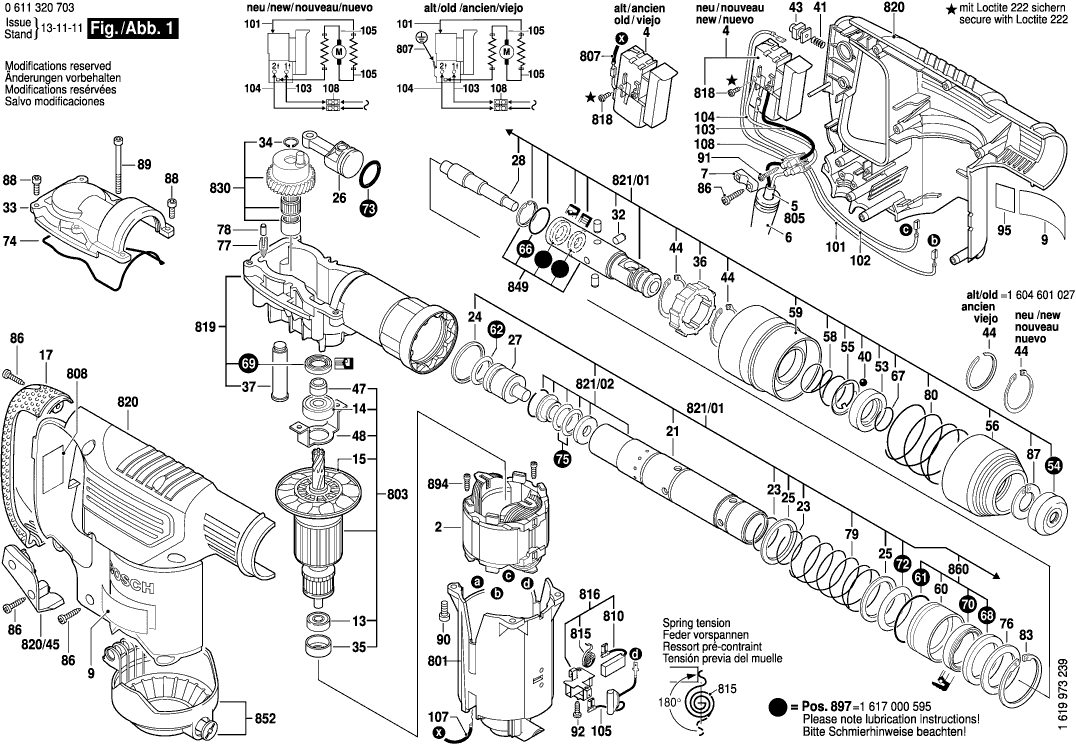

Dibujo técnico de los/las Bosch 0611320703 ( GSH3 )

Lista de las piezas de repuesto de Bosch 0611320703 ( GSH3 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1619P08342 20.42 24.71
Interruptor
4 1607200524 18.19 22.01
OJAL
6 2600703018 1.94 2.35
Clip de cable
7 2601035001 1.18 1.43
Placa del fabricante GBH 2000
9 1611110X85 2.71 3.28
RODAMIENTO DE BOLAS OSC 18
13 2600905032 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
14 1610905036 5.83 7.05
Ventilador Sunon PMD2412PMB1-A
15 1616610088 2.24 2.71
Agarrador Plegable
17 1615132075 5.83 7.05
Tubo del martillo
21 1615806178 40.61 49.14
Anillo de retención
23 1614601044 1.70 2.06
Disco de soporte
24 1610190051 4.70 5.69
Disco de soporte
25 1610190052 4.70 5.69
Pistón del martillo
26 1618700082 8.45 10.22
Golpeador
27 1618710084 23.75 28.74
Pasador de golpe
28 1613124079 18.19 22.01
Indicador DF 700
32 1613100030 2.24 2.71
Cubierta del engranaje
33 1615808091 13.93 16.86
Anillo de bloqueo
34 2916080910 1.70 2.06
Anillo Intermedio
35 1600502023 1.70 2.06
Collar
36 1616409022 5.83 7.05
Eje excéntrico
37 1613123004 9.53 11.53
Pelota
40 1903230013 1.70 2.06
Resorte de compresión
41 3604618008 1.70 2.06
Casquillo roscado
43 1610390043 1.18 1.43
Anillo de bloqueo
44 2916560010 1.18 1.43
Anillo interior TID 18
47 1610250010 4.70 5.69
PLACA DE MONTAJE
48 1611329020 1.94 2.35
Arandela de empuje
53 1610422018 5.33 6.45
Tapa protectora
54 1610508039 4.70 5.69
PLACA DE MONTAJE
55 1610190040 1.94 2.35
Funda Protectora
56 1610499057 12.41 15.02
Resorte de compresión
58 1614615004 1.94 2.35
Manga Deslizante
59 1610522014 5.83 7.05
COJINETE DE MANGA
60 1610202023 6.54 7.91
Anillo O
61 1610210156 1.18 1.43
Anillo O
62 1610210105 3.31 4.01
Anillo O
66 1610210181 1.70 2.06
Anillo de retención
67 1614601032 1.18 1.43
Arandela de fieltro D 20/14 2mm
68 1610205011 1.70 2.06
Sello de labio del eje rotatorio
69 1610283031 3.31 4.01
Sello de labio del eje rotatorio
70 1610283037 7.58 9.17
Anillo O
72 1610210182 4.70 5.69
Anillo O
73 1610210183 1.70 2.06
Disco de sellado
74 1611014002 2.71 3.28
Anillo O
75 1610210159 2.24 2.71
Disco de soporte
76 1610100015 5.33 6.45
Soporte magnético KL 65
77 1610190050 2.24 2.71
Imán
78 1600290058 4.10 4.96
Resorte de compresión
79 1614618002 2.24 2.71
Resorte de compresión
80 1614621000 2.24 2.71
Anillo de bloqueo
83 1614601036 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
86 2603490023 0.83 1.00
Anillo de respaldo
87 1610209006 1.18 1.43
Tornillo de cabeza hexagonal
88 1613414016 0.83 1.00
Tornillo de cabeza hexagonal
89 1613414017 0.83 1.00
Tornillo de cabeza hexagonal
90 2910131154 0.83 1.00
Tornillo de placa
91 2912401008 0.83 1.00
Tornillo de placa
92 2910211005 0.83 1.00
Placa de Referencia
95 161111C01H 1.70 2.06
Cable de conexión
101 1614449012 2.71 3.28
Cable de conexión
102 1614431028 1.94 2.35
Cable de conexión
103 1614437017 1.94 2.35
Cable de conexión
104 1614437018 3.31 4.01
Filtro de interferencias TURBO II R1 ET-BG
105 1614431029 4.10 4.96
ABRAZADERA DE CABLE
108 1611091006 1.18 1.43
Mango auxiliar M10
120 160202507H 8.45 10.22
Abrazadera de Soporte
121 1618040081 4.10 4.96
Tornillo hexagonal
122 1613450017 1.18 1.43
ANILLO DE SUJECIÓN D38X1,75
123 1611316018 2.24 2.71
Tuerca hexagonal
124 2915051180 0.83 1.00
Tubo de Grasa 30 ML
661 1615430010 5.33 6.45
Caja aislante
801 1615108103 9.53 11.53
Armazón
803 1614010238 91.56 110.79
Cable de alimentación
805 1614460026 13.93 16.86
Cable de conexión
807 1614449017 4.10 4.96
Placa de identificación
808 160111A3H5 1.94 2.35
KIT DE SERVICIO 115V
810 1617014137 11.88 14.37
Muelle en espiral AGC 18
815 1614652003 1.18 1.43
PORTACEPILLO
816 1617000392 13.93 16.86
Tornillo de cabeza cilíndrica
818 2603410001 1.18 1.43
Caja de engranajes
819 1615806181 67.25 81.37
Sección de la carcasa
820 1615104044 33.45 40.47
CUBIERTA
820/45 1615104039 7.58 9.17
Tubo del martillo
821/01 1615806182 233.78 282.87
Tubo del martillo
821/02 1615806183 67.25 81.37
Mango auxiliar M10
822 1612025059 15.71 19.01
Excéntrico
830 1612210119 44.82 54.23
CASQUILLO
849 1618598238 60.65 73.39
Tapa del cepillo
852 1615500310 6.54 7.91
COJINETE DE MANGA
860 1610422019 20.42 24.71
Bolt de Embrague
894 2603435015 1.70 2.06
Depósito de aceite
895 1615430019 55.25 66.85
Conjunto De Piezas de Desgaste
897 1617000595 44.82 54.23
Depósito de aceite
898 1615437509 8.45 10.22
