Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611307003 ( GSH4 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

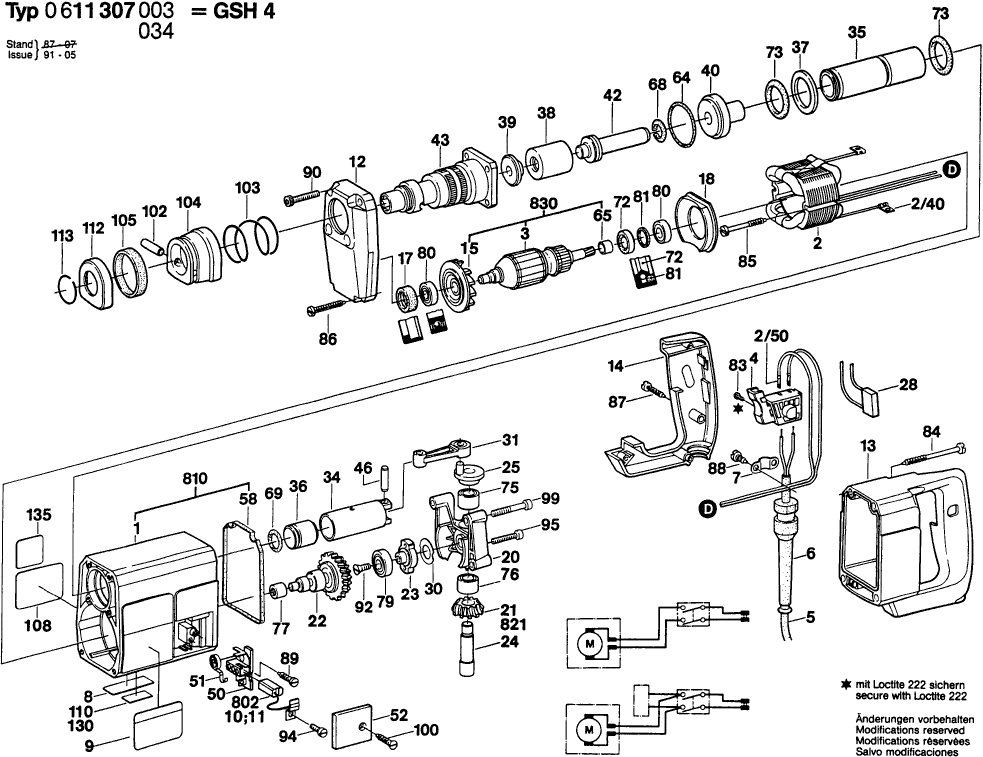

Dibujo técnico de los/las Bosch 0611307003 ( GSH4 )

Lista de las piezas de repuesto de Bosch 0611307003 ( GSH4 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Ya no disponible, sin reemplazo
2 1614220093
Terminal de cable
2/40 1901250003 0.83 1.00
Terminal de hoja
2/50 2601355011 1.18 1.43
Ya no disponible, sin reemplazo
4 2607200110
Cable de alimentación
5 1607000386 15.71 19.01
OJAL
6 3600703011 2.24 2.71
Abrazadera de sujeción
7 1601302014 1.18 1.43
Placa de identificación
8 1611104001 1.18 1.43
Placa del fabricante GBH 2000
9 1611110465 0.83 1.00
Cubierta de la carcasa VERDE
12 1615500280 29.75 36.00
Caja de engranajes
13 1615806052 60.65 73.39
Placa de mango
14 1615132024 7.58 9.17
Ventilador Sunon PMD2412PMB1-A
15 1616610052 2.24 2.71
Ya no disponible, sin reemplazo
17 1610206017
Anillo deflector de aire
18 1610522005 1.94 2.35
BLOQUE DE COJINETE
20 1615820087 18.19 22.01
Engranaje Cónico Z=38
21 1616333013 101.94 123.35
Cigüeñal
24 1613124023 36.85 44.59
Tornillo Excéntrico
25 1613180002 33.45 40.47
Ya no disponible, sin reemplazo
28 1617328020
Arandela de compensación 0,2 MM DE ESPESOR
30 1610132004 1.18 1.43
Ya no disponible, sin reemplazo
31 1612001030
Pistón del martillo
34 1618700051 13.93 16.86
Tubo de guía
35 1610408001 44.82 54.23
Ya no disponible, sin reemplazo
36 1618710045
Disco de soporte de 2.0 MM de ESPESOR
37 1610102021 0.83 1.00
Casquillo de Amortiguación
38 1610506016 26.84 32.48
Anillo de amortiguación
39 1610290005 1.70 2.06
Ya no disponible, sin reemplazo
40 1610326010
Pasador de golpe
42 1613124033 44.82 54.23
Embrague de herramienta
43 1618597038 187.62 227.02
Pasador Cilíndrico
46 1613101004 1.18 1.43
PORTACEPILLO
50 1604336017 5.83 7.05
Muelle en espiral AGC 18
51 1604652006 1.18 1.43
Cubierta de la carcasa VERDE
52 1615500281 1.94 2.35
Ya no disponible, sin reemplazo
58 1611015025
Anillo O
64 1900210145 1.18 1.43
Anillo Intermedio
65 1610300051 5.83 7.05
Anillo de amortiguación
68 1610210034 0.83 1.00
Anillo O
69 1610210058 1.94 2.35
Sello de labio de eje rotativo Ø13,8xØ26x7,5 MM
72 1610283014 7.58 9.17
Anillo O 32,0x5,5 MM
73 1610210059 2.24 2.71
Cojinete de aguja Ø14xØ22x13 MM
75 1610910056 11.88 14.37
Manga de aguja AGC 18
76 1610910069 4.70 5.69
Manga de aguja AGC 18
77 1610910057 2.24 2.71
Rodamiento de bolas en ranura DIN 625 6000J C5
79 1900900278 13.93 16.86
Rodamiento de bolas en ranura 10x26x8
80 1610905002 7.58 9.17
Fieltro Lubricante
81 1610205003 1.18 1.43
Tornillo de cabeza cilíndrica
83 2603410001 1.18 1.43
Tornillo de placa
84 1613412001 1.18 1.43
Tornillo Autorroscante B4,8x45 MM
85 1603412005 0.83 1.00
Tornillo de placa
86 2910211037 1.18 1.43
Tornillo para Chapa DIN 7971-B 3,9x22
87 2910211221 0.83 1.00
Tornillo de placa
88 2910211018 0.83 1.00
Ya no disponible, sin reemplazo
89 2910211017
Tornillo de cabeza hexagonal
90 2910141166 1.18 1.43
Tornillo avellanado VN-HK 85 M5x10
92 1613421000 1.70 2.06
Tornillo de cabeza cilíndrica
94 2910021118 0.83 1.00
Tornillo de cabeza cilíndrica
95 2910021134 1.18 1.43
Tornillo de cabeza hexagonal
99 2910141170 1.94 2.35
Tornillo de chapa BZ 3,9x19 DIN 7972
100 2910601120 0.83 1.00
Ya no disponible, sin reemplazo
102 2917550184
Ya no disponible, sin reemplazo
103 1614616004
Ya no disponible, sin reemplazo
104 1610499004
Anillo de goma 10 MM ANCHO
105 1610206016 0.83 1.00
Placa de Referencia
108 1611110466 0.83 1.00
Tapa protectora
112 1610590000 4.10 4.96
Ya no disponible, sin reemplazo
113 2916601014
Mango auxiliar M10
120 1612025019 5.33 6.45
Ya no disponible, sin reemplazo
121 1618040077
Tornillo roscado M4 x 20 DIN 915
122 1613521001 3.31 4.01
ANILLO DE SUJECIÓN D38X1,75
123 1611316003 1.94 2.35
Pasador Cilíndrico
124 1613100012 1.94 2.35
Ya no disponible, sin reemplazo
130 1601110265
Placa de Referencia
135 1611110387 1.18 1.43
Caja de transporte
650 1615438091 0.83 1.00
KIT DE SERVICIO 115V
802 1617014106 15.71 19.01
Juego de piezas
810 1617000082 148.65 179.87
MANGO DE METAL
813 1612025020 0.83 1.00
Armadura 220-230V
830 1614010027 168.86 204.32
