Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611C21002 ( GSH5CE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

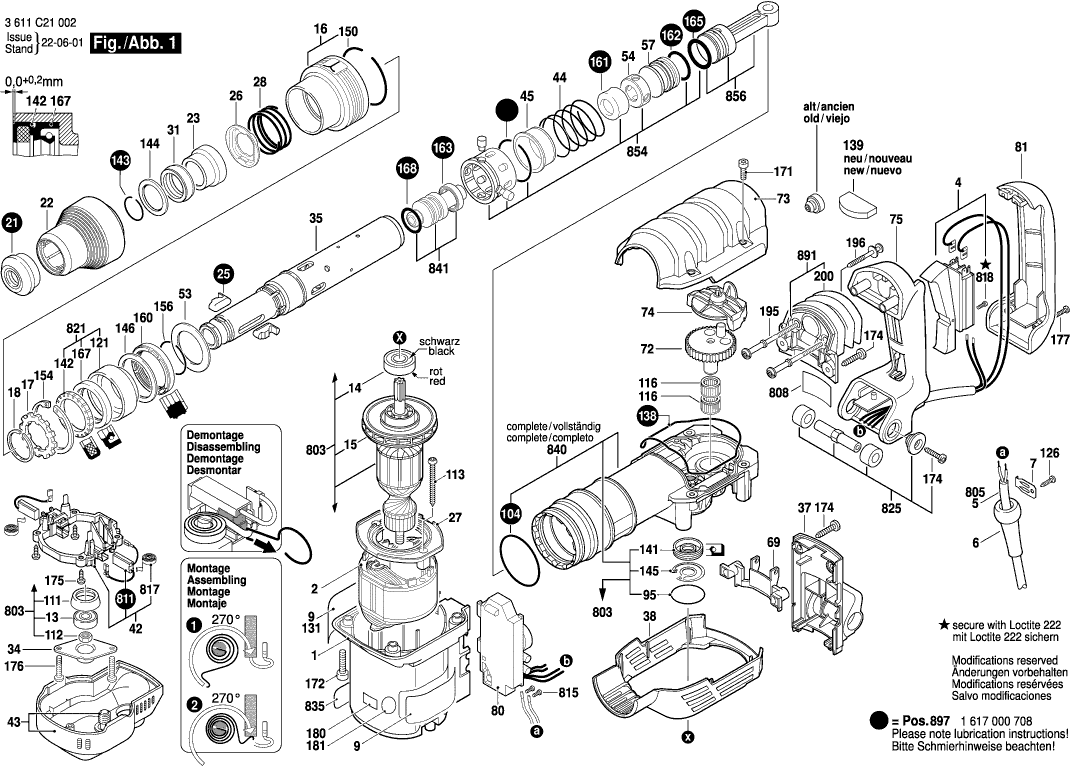

Dibujo técnico de los/las Bosch 3611C21002 ( GSH5CE )

Lista de las piezas de repuesto de Bosch 3611C21002 ( GSH5CE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1615102161 23.75 28.74
Campo 230V
2 1614220123 36.85 44.59
Interruptor
4 1617200102 26.84 32.48
OJAL
6 1600703035 2.24 2.71
Abrazadera de sujeción
7 1601302018 1.18 1.43
Placa del fabricante GBH 2000
9 160111C0U2 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
13 1610900026 9.53 11.53
RODAMIENTO DE BOLAS OSC 18
14 1610905041 8.45 10.22
Ventilador Sunon PMD2412PMB1-A
15 1616610090 9.53 11.53
Manga de trinquete
16 1610499055 5.83 7.05
Arandela de retención 1,8 MM DE ESPESOR
17 1610241000 2.71 3.28
Anillo de retención
18 1614601030 1.94 2.35
Tapa protectora
21 1610508038 5.83 7.05
Funda Protectora
22 1600A0221L 4.10 4.96
Manga de parada
23 1610520001 9.53 11.53
Dispositivo de parada
25 1612300036 10.73 12.98
Disco de indexación
26 1600A019WL 2.24 2.71
Anillo deflector de aire
27 1610591028 1.94 2.35
Resorte de compresión
28 1614621010 3.31 4.01
Anillo de amortiguación
31 1610290049 2.24 2.71
Brida OS 400 EQ
34 1610516013 1.18 1.43
Tubo del martillo
35 1615806214 91.56 110.79
BLOQUE DE COJINETE
37 1615500390 6.54 7.91
Tapa de cobertura STM 1800
38 1615190158 5.83 7.05
PORTACEPILLO
42 1614336085 33.45 40.47
Carcasa del ventilador
43 1615500410 10.73 12.98
Resorte de compresión
44 1614621007 2.24 2.71
Casquillo de control
45 1610499064 12.41 15.02
Disco de soporte
53 1610102054 2.71 3.28
Casquillo de guía STM 1800
54 1610231001 9.53 11.53
Golpeador
57 1618710089 18.19 22.01
Soporte de retención
69 1610099005 1.70 2.06
Rueda dentada excéntrica
72 1600A014S6 33.45 40.47
Cubierta de la carcasa VERDE
73 16055002EP 26.84 32.48
Dispositivo de Retención
74 1600A0073C 2.71 3.28
Manija TSC 55
75 1615132118 44.82 54.23
Regulador de velocidad
80 1617233049 73.72 89.20
Placa de mango
81 1615132088 18.19 22.01
Mango auxiliar M10
84 160202508D 13.93 16.86
Tornillo hexagonal
86 2911021267 2.71 3.28
ANILLO DE SUJECIÓN D38X1,75
87 1611316022 7.58 9.17
Ya no disponible, sin reemplazo
88 1613349017
Soporte de parada
89 1600A00748 2.24 2.71
Anillo O
95 1610210173 1.70 2.06
Anillo O
104 1610210095 1.70 2.06
COJINETE
111 1610290064 1.18 1.43
Tuerca hexagonal
112 1613300008 1.94 2.35
Tornillo de placa
113 1613435009 1.18 1.43
Ensamble de rodillos de aguja
116 1610913029 3.31 4.01
COJINETE
121 1610328018 11.88 14.37
Tornillo Torx con cabeza ovalada 4x30
126 2603490022 0.83 1.00
Placa del fabricante GBH 2000
131 161111C21N 0.83 1.00
Disco de sellado
138 1611015050 6.54 7.91
FIELTRO
139 1600A018Z1 1.18 1.43
Sello de labio del eje rotatorio
141 1610290066 7.58 9.17
Sello de labio del eje rotatorio
142 1610290061 4.70 5.69
Anillo de retención
143 1614601021 5.33 6.45
Disco de soporte
144 1610251006 4.70 5.69
Anillo de bloqueo
145 1610119012 1.70 2.06
Arandela de compensación
146 1610113012 2.24 2.71
Anillo de retención
150 1614601041 0.83 1.00
Anillo de bloqueo
154 2916660024 4.10 4.96
Anillo de retención
156 1610224009 1.18 1.43
Anillo de amortiguación
160 1610210172 5.33 6.45
Parachoques de goma
161 1610290093 1.18 1.43
Anillo O
162 1610210203 5.83 7.05
Anillo de sellado
163 1610290065 5.83 7.05
Anillo O
165 1610210153 5.33 6.45
Sello de labio del eje rotatorio
167 1610290062 2.71 3.28
Anillo O
168 1610210144 3.31 4.01
Tornillo Torx con cabeza ovalada 4x30
171 1613435014 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
172 1613435013 1.70 2.06
Tornillo de placa
175 2912401018 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
176 1613435012 1.70 2.06
Tornillo de placa
177 1603435051 1.70 2.06
Tornillo Torx con cabeza ovalada 4x30
177 2603490024 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
195 1613490015 1.94 2.35
Montaje de tornillo y arandela
196 1613435019 1.18 1.43
Fuelles
200 1610284000 7.58 9.17
Tubo de Grasa 30 ML
661 1615430010 5.33 6.45
Caja de transporte
691 16054381CC 40.61 49.14
Armazón
803 1614011128 130.32 157.69
Armazón
803 1614011098 101.94 123.35
Placa de identificación
808 160111A3H5 1.94 2.35
KIT DE SERVICIO 115V
811 1617014144 15.71 19.01
Tornillo de cabeza cilíndrica
815 1609271281 0.83 1.00
Muelle en espiral AGC 18
817 1614652004 5.83 7.05
Tornillo de cabeza cilíndrica
818 2910011082 0.83 1.00
COJINETE
821 1617000835 18.19 22.01
Eje de pivote
825 1617000706 9.53 11.53
Placa de Referencia
835 1611110H20 2.71 3.28
Caja de Mecanismo de Impacto
840 1617000898 113.29 137.08
Pasador de golpe
841 1617000899 36.85 44.59
Casquillo de guía STM 1800
854 1617000707 20.42 24.71
Pistón del martillo
856 1617000A00 15.71 19.01
Mango auxiliar M10
883 1615132109 20.42 24.71
Mango auxiliar M10
884 1602025097 36.85 44.59
Arandela de retención 1,8 MM DE ESPESOR
885 1610190053 1.18 1.43
Tornillo hexagonal
886 2911011270 3.31 4.01
Soporte de parada
889 1618040084 2.24 2.71
Manguito de montaje
890 1609244B42 148.65 179.87
Paquete de Muelles
891 1617000A26 20.42 24.71
Arco ISC 240 Wire
892 1609244B43 148.65 179.87
Conjunto De Piezas de Desgaste
897 1617000708 40.61 49.14
