Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611C37000 (GSH5)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

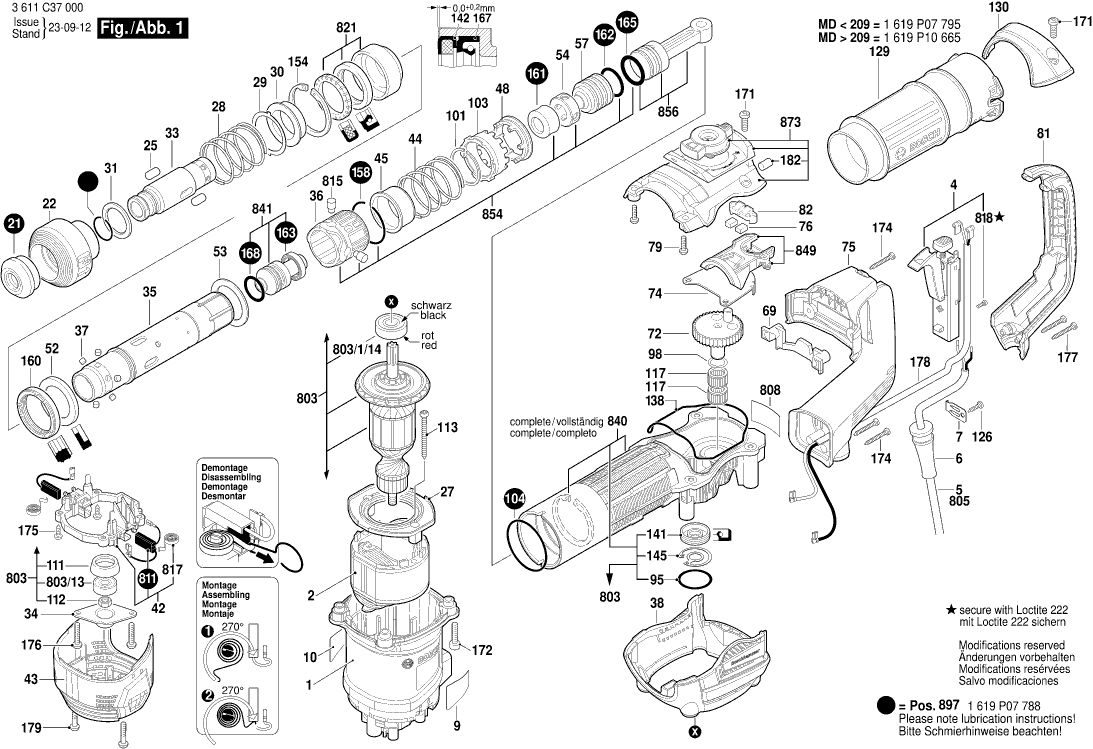

Dibujo técnico de los/las Bosch 3611C37000 (GSH5)
Lista de las piezas de repuesto de Bosch 3611C37000 (GSH5)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P07704 | 18.94 | 22.92 | |
| Campo 230V | ||||
| 2 | 1619P05379 | 34.82 | 42.13 | |
| Interruptor | ||||
| 4 | 1619P07720 | 16.79 | 20.32 | |
| OJAL | ||||
| 6 | 1619P07722 | 2.08 | 2.52 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302019 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P31074 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1619P31075 | 2.40 | 2.90 | |
| Tapa protectora | ||||
| 21 | 1619P07829 | 4.18 | 5.06 | |
| Funda Protectora | ||||
| 22 | 1619P07724 | 18.94 | 22.92 | |
| Dispositivo de parada | ||||
| 25 | 1619P07742 | 8.35 | 10.10 | |
| Anillo deflector de aire | ||||
| 27 | 1619P07739 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 28 | 1614621000 | 2.86 | 3.46 | |
| Anillo de distancia AU 43 FF | ||||
| 29 | 1619P10522 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 30 | 1619P07715 | 9.67 | 11.70 | |
| Disco de soporte | ||||
| 31 | 1619P07743 | 7.46 | 9.03 | |
| Embrague de herramienta | ||||
| 33 | 1619P07748 | 39.14 | 47.36 | |
| Brida OS 400 EQ | ||||
| 34 | 1610516013 | 1.49 | 1.80 | |
| Tubo del martillo | ||||
| 35 | 1619P07734 | 88.83 | 107.48 | |
| Manga intermedia | ||||
| 36 | 1619P07702 | 7.46 | 9.03 | |
| Rodillo Cilíndrico | ||||
| 37 | 1619P07749 | 1.49 | 1.80 | |
| Tapa de cobertura STM 1800 | ||||
| 38 | 1619P07710 | 12.82 | 15.51 | |
| PORTACEPILLO | ||||
| 42 | 1619P07754 | 21.30 | 25.77 | |
| Carcasa del ventilador | ||||
| 43 | 1619P07711 | 11.37 | 13.76 | |
| Resorte de compresión | ||||
| 44 | 1619P14656 | 2.40 | 2.90 | |
| Casquillo de control | ||||
| 45 | 1619P07756 | 10.90 | 13.19 | |
| Manga del Embriague | ||||
| 48 | 1619P07780 | 6.73 | 8.14 | |
| Manga de parada | ||||
| 52 | 1619P07738 | 6.73 | 8.14 | |
| Disco de soporte | ||||
| 53 | 1619P07792 | 2.40 | 2.90 | |
| Casquillo de guía STM 1800 | ||||
| 54 | 1610231001 | 11.37 | 13.76 | |
| Golpeador | ||||
| 57 | 1619P07762 | 21.30 | 25.77 | |
| Soporte de retención | ||||
| 69 | 1610099004 | 2.52 | 3.05 | |
| Rueda dentada excéntrica | ||||
| 72 | 1619P13946 | 21.30 | 25.77 | |
| Placa de guía | ||||
| 74 | 1619P07772 | 2.40 | 2.90 | |
| Manija TSC 55 | ||||
| 75 | 1619P07708 | 13.13 | 15.89 | |
| Imán | ||||
| 76 | 1619P07789 | 3.44 | 4.16 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 79 | 1613435015 | 2.18 | 2.64 | |
| Placa de mango | ||||
| 81 | 1619P07709 | 12.82 | 15.51 | |
| Tope de ángulo Winkelanschlag AGC 18 | ||||
| 82 | 1619P07786 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 84 | 1615132109 | 23.90 | 28.92 | |
| Tornillo hexagonal | ||||
| 86 | 2911011270 | 4.18 | 5.06 | |
| Banda de sujeción | ||||
| 87 | 1619P07800 | 8.35 | 10.10 | |
| Ya no disponible, sin reemplazo | ||||
| 88 | 1619P16922 | |||
| Soporte de parada | ||||
| 89 | 1619P07803 | 2.08 | 2.52 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 90 | 1610190053 | 1.49 | 1.80 | |
| Anillo O | ||||
| 95 | 1610210173 | 2.08 | 2.52 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 98 | 1610101015 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 101 | 1610224009 | 1.49 | 1.80 | |
| COJINETE | ||||
| 103 | 1619P07781 | 10.90 | 13.19 | |
| Anillo O | ||||
| 104 | 1619P07740 | 2.86 | 3.46 | |
| Pasador de accionamiento | ||||
| 105 | 1619P07746 | 7.32 | 8.86 | |
| COJINETE | ||||
| 111 | 1610290064 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 112 | 1613300008 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 113 | 1613435009 | 1.49 | 1.80 | |
| Ensamble de rodillos de aguja | ||||
| 117 | 1619P07713 | 3.44 | 4.16 | |
| Tornillo de placa | ||||
| 126 | 2910211019 | 1.00 | 1.21 | |
| Manga de retención | ||||
| 129 | 1619P10665 | 11.37 | 13.76 | |
| Cubierta TURBO II | ||||
| 130 | 1619P07796 | 6.73 | 8.14 | |
| Marco de sellado | ||||
| 138 | 1619P07797 | 2.86 | 3.46 | |
| Sello de labio del eje rotatorio | ||||
| 141 | 1610290066 | 9.67 | 11.70 | |
| Anillo de retención | ||||
| 143 | 1614601021 | 7.46 | 9.03 | |
| Anillo de bloqueo | ||||
| 145 | 1610119012 | 2.40 | 2.90 | |
| Clip | ||||
| 154 | 1619P07801 | 4.94 | 5.98 | |
| Anillo de retención | ||||
| 158 | 1619P07751 | 1.49 | 1.80 | |
| Anillo de amortiguación | ||||
| 160 | 1619P07806 | 7.46 | 9.03 | |
| Parachoques de goma | ||||
| 161 | 1610290093 | 1.49 | 1.80 | |
| Anillo O | ||||
| 162 | 1610210091 | 3.44 | 4.16 | |
| Anillo de sellado | ||||
| 163 | 1610290065 | 8.35 | 10.10 | |
| Anillo O | ||||
| 165 | 1610210153 | 7.46 | 9.03 | |
| Anillo O | ||||
| 168 | 1610210144 | 4.94 | 5.98 | |
| O-Ring | ||||
| 168 | 1610210186 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 171 | 1619P07816 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 175 | 1619P00228 | 3.44 | 4.16 | |
| Tornillo de placa | ||||
| 175 | 2912401018 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 177 | 2603490024 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 177 | 1619P07821 | 1.00 | 1.21 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 178 | 1600A00ZS0 | 6.73 | 8.14 | |
| TORNILLO M4X35 | ||||
| 179 | 1619P07815 | 1.00 | 1.21 | |
| Sello de fieltro | ||||
| 182 | 1619P09862 | 2.08 | 2.52 | |
| Tubo de Grasa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| Caja de transporte | ||||
| 691 | 16054381D1 | 47.53 | 57.51 | |
| Armazón | ||||
| 803 | 1619P07761 | 88.83 | 107.48 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 803/1/14 | 1610905041 | 10.90 | 13.19 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 803/13 | 1610900026 | 11.37 | 13.76 | |
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 1619P12874 | 2.40 | 2.90 | |
| Placa de identificación | ||||
| 808 | 1619P10353 | 2.18 | 2.64 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617014138 | 17.60 | 21.30 | |
| Pasador de accionamiento | ||||
| 815 | 1619P18732 | 7.46 | 9.03 | |
| Muelle en espiral AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.03 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2910011082 | 1.00 | 1.21 | |
| MANGUITO ROSCADO | ||||
| 821 | 1619P07768 | 18.94 | 22.92 | |
| Caja de Mecanismo de Impacto | ||||
| 840 | 1619P10667 | 110.30 | 133.46 | |
| Golpeador | ||||
| 841 | 1619P07839 | 27.81 | 33.65 | |
| Horquilla de Control | ||||
| 849 | 1619P07798 | 3.44 | 4.16 | |
| Casquillo de guía STM 1800 | ||||
| 854 | 1619P07773 | 21.30 | 25.77 | |
| Pistón del martillo | ||||
| 856 | 1619P07775 | 21.30 | 25.77 | |
| Cubierta de la carcasa VERDE | ||||
| 873 | 1619P07799 | 23.90 | 28.92 | |
| Mango auxiliar M10 | ||||
| 884 | 1619P10294 | 43.12 | 52.18 | |
| Conjunto De Piezas de Desgaste | ||||
| 897 | 1619P07788 | 39.14 | 47.36 | |
